牧田款斜切锯架工作台结构三维设计

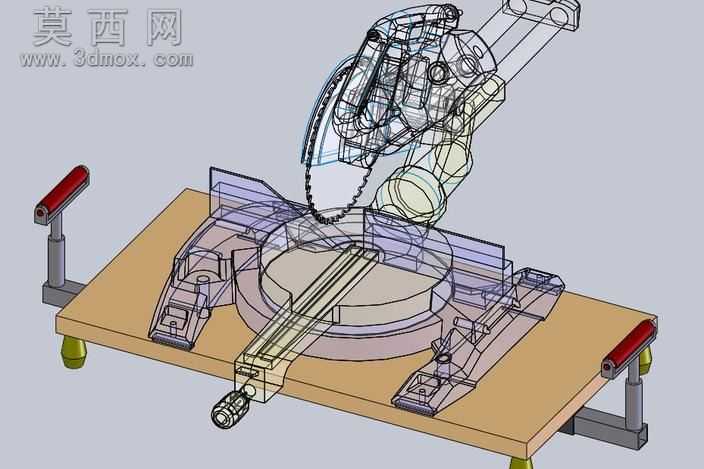

本作品为斜切锯架的三维结构设计，依托三维建模软件完成全参数化的零件建模与整体装配，完整还原斜切锯配套工作台架的全部机械结构。建模过程中首先对底座工作台进行结构搭建，采用木质台面搭配金属支撑脚的结构设计，支撑脚底部设置可调式防滑脚垫，可适配不平整的作业地面，保证锯切作业时的整体稳定性。台面上集成了回转式角度调节基座，基座带有清晰的角度刻度标识与锁紧结构，可实现0到45度范围内的多角度斜切定位，满足不同角度的型材锯切需求。基座两侧设置了可伸缩的型材靠栅与快速压紧夹具，夹具采用带红色防滑手柄的偏心锁紧结构，操作便捷，可快速固定待切割的木材、铝型材等工件，避免锯切过程中工件移位影响加工精度。锯架的机头安装部分采用铰接式摇臂结构，摇臂带有多段式限位与阻尼结构，可控制锯片下压的行程与进给速度，同时设置了安全防护挡板结构，避免锯切过程中碎屑飞溅。模型渲染阶段对不同部件赋予了对应材质：木质台面赋予真实木纹材质，金属结构件赋予磨砂金属与镀锌金属材质，操作手柄赋予防滑橡胶材质，透明防护部件赋予半透明亚克力材质，通过光影渲染清晰展现各部件的装配关系与结构细节。设计过程中充分考虑了实际使用的人机工程学，操作手柄的高度与位置符合人工操作的发力习惯，角度调节与工件锁紧的操作步骤简洁高效，整体结构兼顾了作业稳定性、操作便捷性与使用安全性，完整还原了斜切锯架的实用功能结构，可作为五金工具设计、工装结构设计的参考模型，也可用于相关设备的结构演示与教学使用。
