通风管道用喜速度帽金属结构设计

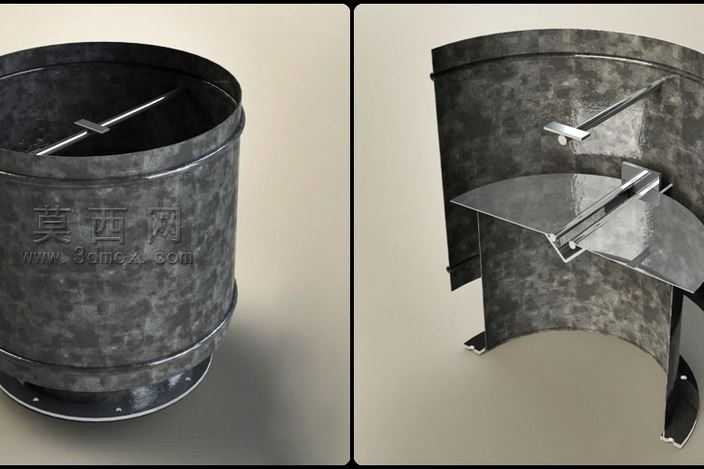

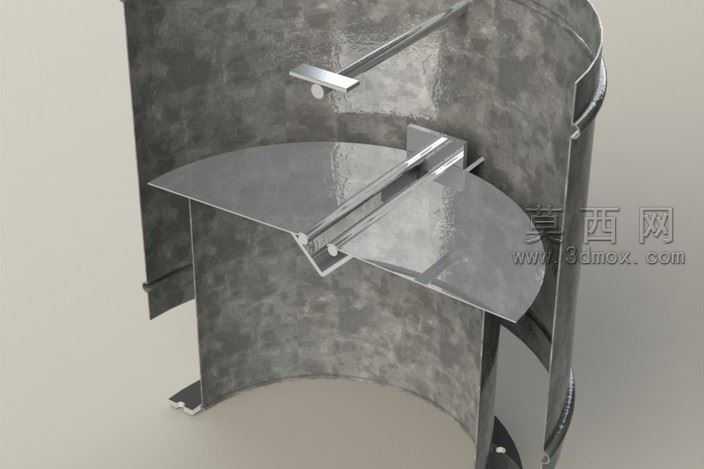

本作品为通风系统配套的喜速度帽三维结构设计，采用SolidWorks完成全参数化建模，整体围绕户外排风管道末端的防风防雨功能需求展开设计。建模过程中首先确定圆柱形主体的基准尺寸，以底部法兰安装结构为定位基准，依次构建筒身卷边结构、内部导流支撑组件、顶部挡雨导流板，所有钣金特征均采用实体建模结合钣金模块转换的方式完成，确保每一处折弯、卷边的工艺参数符合实际钣金加工要求，预留的法兰安装孔位完全匹配常规通风管道的安装标准。材质渲染阶段针对产品实际使用场景做了精细化调整，主体金属材质采用做旧镀锌钢板质感，调整金属粗糙度参数模拟户外使用后的轻微氧化纹理，金属反射值控制在低反射区间还原哑光金属的真实质感，内部导流板采用亮面不锈钢材质，通过材质明暗对比清晰区分不同构件的功能分区，渲染时采用双视角布光，左视角完整展示风帽外部整体形态与底部安装结构，右视角采用剖面剖切展示内部导流支撑的装配关系，清晰呈现横向支撑杆、倾斜导流板与筒身的连接结构，让观看者可以直观理解风帽的防风排风原理。设计思路上充分考虑户外排风的实际工况，筒身采用一体卷边结构减少焊接缝隙提升防水性能，内部导流板采用倾斜角度设计，既可以阻挡外部雨水、倒灌风进入管道内部，又不会阻碍管道内部气流的顺利排出，横向支撑杆采用十字交叉布局，在减少风阻的同时为顶部导流结构提供足够的结构强度，底部法兰盘预留均匀分布的安装孔，可直接与对应尺寸的通风管道通过螺栓紧固连接，无需额外加工适配结构。所有构件之间的装配间隙均按照实际钣金加工公差设置，不存在干涉问题，模型可直接导出工程图用于生产下料，也可导入仿真软件做排风阻力、结构强度的相关验证。
