带传动演示的多级齿轮减速装置

　　在中小功率传动场景里，这类多级齿轮减速结构的应用覆盖范围极广，从轻工生产线的输送辊道驱动，到小型自动化设备的进给机构，再到农用小型机具的动力匹配，都能见到同原理结构的身影。它的核心作用是把原动机输出的高转速低扭矩动力，通过齿轮组的啮合传动转换为低转速高扭矩的输出，匹配执行端的负载转速与扭矩需求，整套结构的设计逻辑完全围绕传动效率、运行稳定性与安装适配性展开。

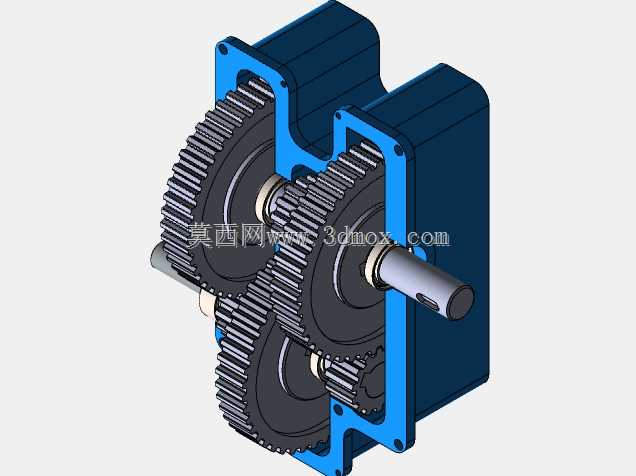

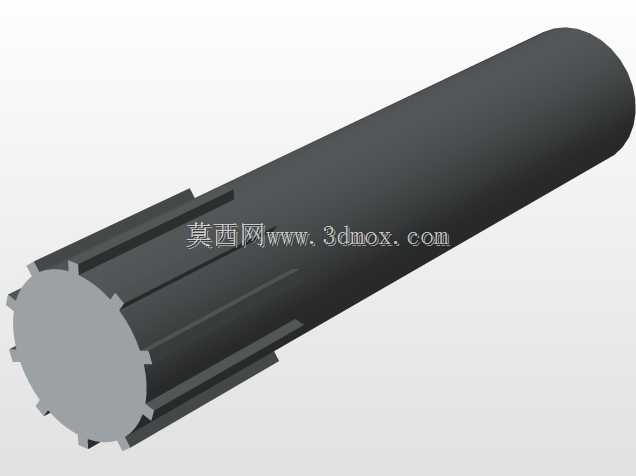

　　从结构布局来看，这套减速装置采用三级平行轴圆柱齿轮传动，输入轴与输出轴沿箱体对角方向布置，能在有限的箱体内实现更大的传动比覆盖，同时避免单级大传动比带来的齿轮尺寸过大问题。箱体内的齿轮全部采用直齿圆柱齿轮设计，加工难度低、装配容错率高，轴向不会产生额外的分力，对两端支撑轴承的轴向载荷要求更低，适合中低速、载荷平稳的传动场景。每根传动轴的两端都配置了深沟球轴承作为支撑，轴承安装位的轴肩尺寸严格匹配轴承内圈定位高度，箱体上的轴承孔采用同轴镗削加工，保证轴系装配后的同轴度，减少齿轮啮合时的偏载问题。

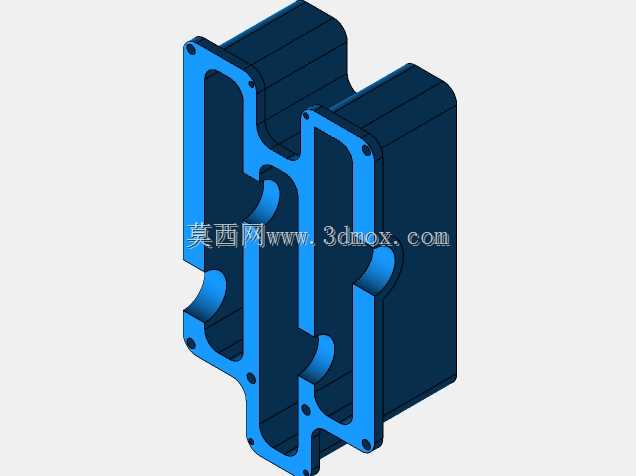

　　箱体部分采用剖分式设计，蓝色的端盖与深蓝色的主箱体通过螺栓紧固连接，端盖上预留了轴承安装孔与密封槽位，装配时可以先把轴系、齿轮、轴承预先组装成轴系组件，再整体装入箱体后扣合端盖，后期维护拆检时不需要完全拆解整个传动链路，只需要拆开端盖就能检查齿轮磨损与轴承润滑情况。箱体的安装法兰面设置在输入端一侧，法兰上的安装孔位按照通用安装尺寸排布，能直接匹配标准规格的驱动电机安装止口，不需要额外制作过渡连接法兰，降低现场安装的适配成本。输出轴伸出端预留了键槽结构，能通过平键直接连接联轴器、链轮或者带轮，传递输出扭矩，轴端的挡圈槽用来安装轴端挡圈，避免传动件工作时发生轴向窜动。

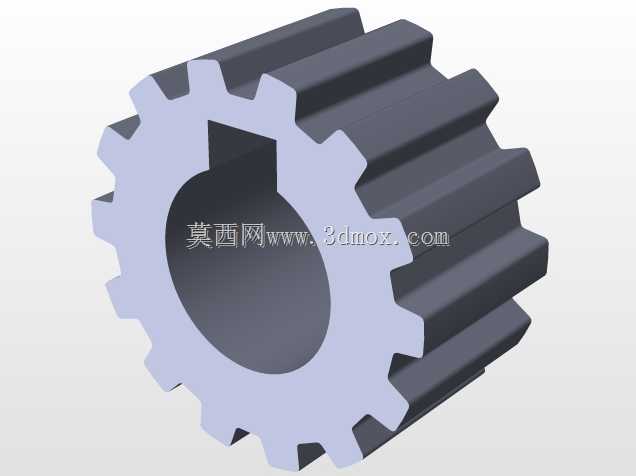

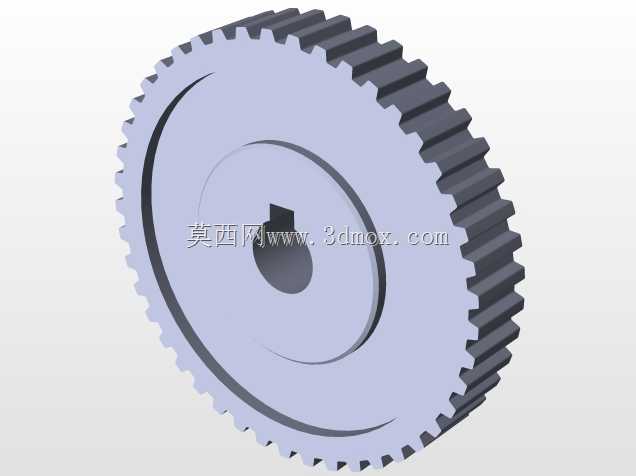

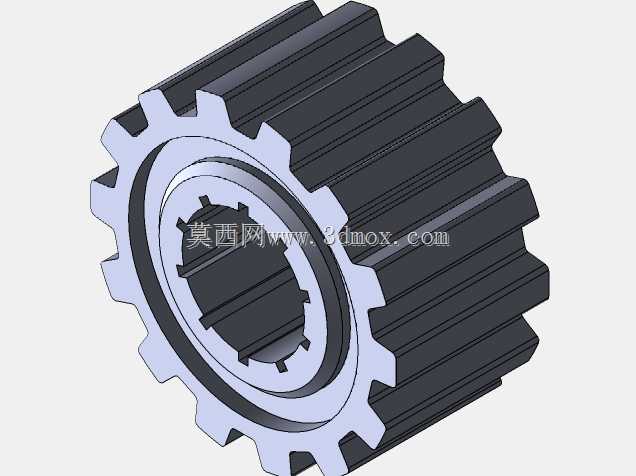

　　设计过程中，齿轮的参数匹配是核心环节，各级齿轮的齿数搭配经过传动比分配计算，高速级齿轮采用相对更小的模数，减少高速运转时的啮合冲击噪音，低速级齿轮采用更大的模数，承受输出端的大扭矩载荷，各级齿轮的齿宽按照载荷梯度依次调整，保证每对齿轮的接触强度与弯曲强度都能匹配对应级别的载荷，不会出现某一级强度冗余过大或者强度不足的问题。齿轮与轴的连接采用平键周向固定，配合轴肩与轴套实现轴向定位，保证齿轮啮合时不会发生轴向偏移，维持正确的啮合侧隙。

　　从安装边界来看，整套装置的外形轮廓方正，没有突出的不规则结构，安装时需要预留的空间只需要比箱体外形尺寸单边多留出50mm左右的操作空间，就能满足螺栓紧固、后期注油与拆检的需求。箱体底部预留了地脚安装孔，既可以通过输入端法兰与电机直连安装，也可以通过底部地脚孔固定在设备机架上，适配不同的安装姿态。箱体内腔预留了足够的储油空间，采用浸油润滑方式，齿轮运转时能把箱底的润滑油带到啮合面与轴承位置，不需要额外配置复杂的强制润滑系统，日常维护只需要定期检查油位、更换润滑油即可，运维成本极低。

　　这套结构的传动演示设计，能直观展示每一级齿轮的啮合传动过程，清晰呈现动力从输入轴传入后，经过三级齿轮依次减速增扭，最终从输出轴传出的完整路径，对于理解齿轮减速的传动原理、轴系布局逻辑、箱体结构设计要点都有很强的参考价值，不管是做同类型产品的结构设计优化，还是做传动方案选型参考，都能提供直观的结构参照。实际应用中，这类结构的传动效率能达到90%以上，运行平稳可靠，在额定载荷下的使用寿命能满足常规工业设备的使用需求，是中小功率固定传动比减速场景里性价比极高的结构方案。
