二级直齿齿轮箱减速器结构设计

　　在通用机械传动场景中，这类二级直齿圆柱齿轮减速箱是动力传递环节的核心部件，常被配套在输送线驱动端、小型轻工设备动力单元、非标自动化设备的扭矩放大工位，承担匹配原动机与工作端转速差、提升输出扭矩的作用。从实际工程应用来看，不少现场调试时遇到的电机扭矩不足、转速过高无法匹配执行机构的问题，都可以通过适配对应传动比的减速箱解决，相比带传动、链传动，闭式齿轮箱的传动效率更高，传动比精度更稳定，日常维护频次更低，适合在固定安装的工业设备中长期连续运行。

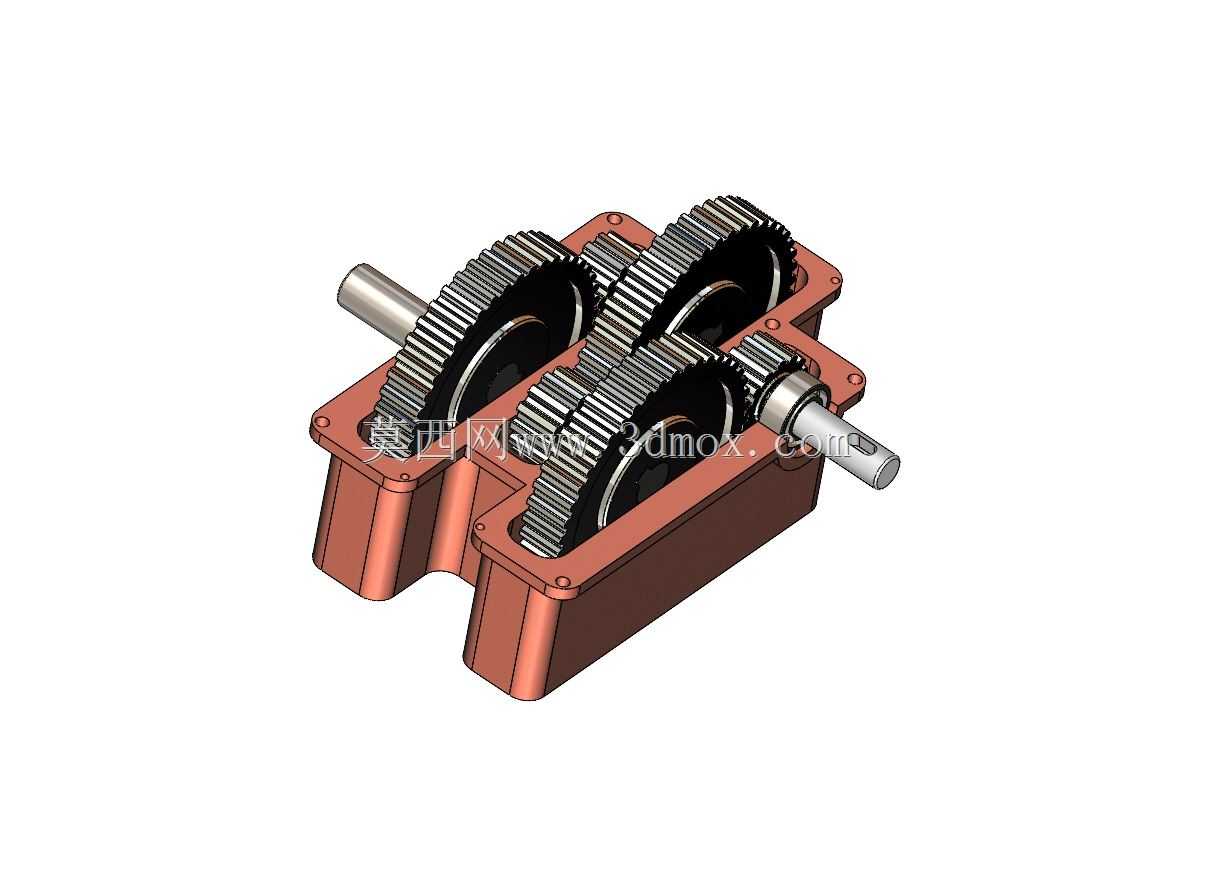

　　这套结构采用二级展开式直齿圆柱齿轮传动布局，输入轴与输出轴平行布置，箱体为剖分式铸铁结构，上下箱通过螺栓连接，剖分面与各齿轮轴线所在平面重合，方便装配阶段调整齿轮啮合间隙，也便于后期检修时直接开箱检查齿轮磨损、轴承润滑状态。设计阶段首先要根据输入转速、目标输出转速确定总传动比，再按照等强度原则分配两级传动的传动比，避免高速级齿轮过早磨损，同时要核算每根轴的扭矩、弯矩，确定轴径尺寸与轴承选型，高速端选用深沟球轴承承受径向载荷，低速端可根据径向力大小匹配同系列轴承或承载能力更高的圆柱滚子轴承。

　　从安装边界来看，箱体底部预留了四个安装固定孔，孔位间距按照通用设备安装基座的标准尺寸设计，可直接通过螺栓固定在设备机架的安装平面上，安装时需要保证输入轴与原动机输出轴的同轴度，输出轴与工作端负载的同轴度，避免额外附加弯矩影响轴承与齿轮的使用寿命。输入轴、输出轴伸出箱体的位置都设计了密封结构，采用毡圈油封或者骨架油封阻挡箱体内润滑油泄漏，同时防止外部粉尘、切削液等杂质进入箱体内部破坏润滑环境。箱体内腔预留了足够的储油空间，采用油浴润滑方式，大齿轮浸入油池的深度控制在1-2个齿高，齿轮转动时带起的润滑油可以飞溅到各个啮合齿面与轴承位置，满足中低速工况下的润滑需求，箱体侧面还设计了油标安装位与放油螺塞，方便日常检查油位、定期更换润滑油。

　　齿轮组的设计上，所有直齿轮均采用渐开线标准齿形，加工工艺性好，普通滚齿机即可完成加工，齿面根据载荷等级可选调质处理或者表面淬火处理，匹配不同工况下的齿面接触强度与齿根弯曲强度要求。每根轴上的齿轮都通过平键实现周向固定，轴肩与套筒实现轴向固定，保证齿轮在运转过程中不会发生轴向窜动，确保啮合齿宽方向受力均匀。箱体上的轴承座孔采用一次装夹镗削加工，保证前后轴承孔的同轴度，避免轴系安装后出现别劲、运转卡滞的问题，箱盖顶部设计了观察窗与透气帽，观察窗可以不用开箱就直接查看内部齿轮啮合情况，透气帽用于平衡箱体内外气压，避免长时间运转后箱体内温度升高、压力增大导致密封处漏油。

　　在实际选型适配时，需要根据负载的额定扭矩、峰值扭矩、每日运行时长、工作环境温度等参数校核齿轮接触疲劳强度与轴的扭转强度，不能仅凭传动比匹配型号，否则容易出现断齿、轴断裂、轴承过早失效等故障。这套结构的所有零件都具备完整的装配关系，建模时严格按照机械设计手册的公差要求设定配合间隙，比如轴承与轴的配合采用基孔制过渡配合，轴承与箱体座孔的配合采用基轴制间隙配合，齿轮与轴的配合根据载荷大小选用过渡配合或者小过盈配合，装配时不需要额外修配即可完成组装，完全符合实际生产加工的工艺要求，可直接作为同类型减速箱设计的参考结构，也可用于教学场景下的减速器结构拆装、传动原理演示。
