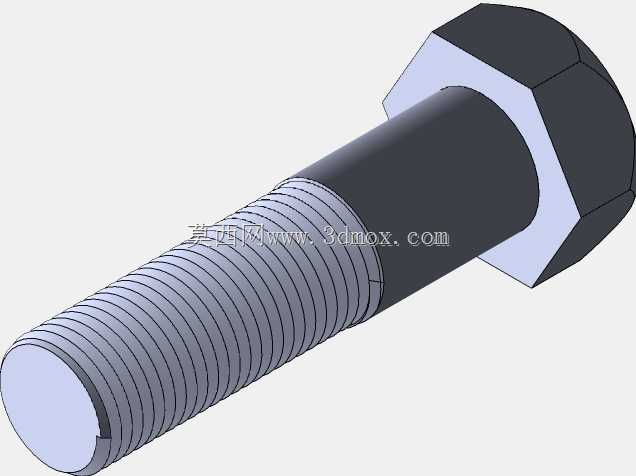

外六角半螺纹紧固螺栓三维结构

　　在各类机械装配场景中，螺栓作为最基础的可拆卸紧固连接件，几乎覆盖从普通民用设备到重型工业装备的所有装配环节，这款外六角半螺纹螺栓的结构设计，正是针对需要兼顾光杆定位精度与螺纹锁紧力的装配需求开发。从实际应用场景来看，这类半螺纹结构的螺栓常被用于轴承座与安装基座的连接、传动部件护罩的固定、减速机壳体合箱装配等场景——光杆段穿过被连接件的光孔时，可依靠杆身与孔壁的小间隙配合实现径向定位，避免装配后连接件出现横向窜动，而尾部的螺纹段配合平垫、弹垫与六角螺母锁紧后，可提供稳定的轴向压紧力，保证连接副在设备长期振动工况下不会出现松脱。

　　从设计思路层面拆解，这款螺栓的头部采用标准外六角结构，对边尺寸符合常规紧固件的扳手空间要求，不管使用普通开口扳手、套筒扳手还是气动拧紧工具，都能找到适配的施力面，头部与杆身的过渡位置设计了合理的圆角，避免应力集中导致的头部断裂问题，这一点在承受交变载荷的连接场景中尤为关键——很多现场失效的螺栓，断裂位置恰恰出现在头杆过渡的直角位置，圆角的存在可大幅分散应力集中系数，提升螺栓的疲劳寿命。杆身部分分为两段，靠近头部的光杆段直径与螺纹大径保持一致的尺寸公差，表面粗糙度控制在适合间隙配合的区间，既保证穿装时的顺畅度，又不会因为间隙过大导致定位失效；尾部的螺纹段采用标准普通公制螺纹，牙型角60度，螺纹收尾处设计了合理的退刀结构，避免螺母拧到螺纹根部时出现卡滞，同时螺纹末端的倒角结构可引导螺母顺利旋入，减少装配时的螺纹错牙风险。

　　在安装边界方面，设计这类螺栓的三维模型时，需要提前核算被连接件的总厚度：光杆段的长度要略大于被连接件的总叠厚，保证螺纹段不会出现在被连接件的光孔配合区间内，否则会失去光杆的定位作用，同时螺纹段的有效啮合长度要满足螺母拧紧后的啮合牙数要求，一般不低于5倍螺距，避免螺纹牙受力过大出现滑牙。头部的高度设计也需要匹配拧紧力矩的要求，足够的头部高度可承受扳手施加的扭矩，不会在拧紧过程中出现头部棱角变形的问题。另外，在实际建模过程中，螺纹部分的建模如果是用于装配干涉检查，可采用简化的装饰螺纹线提升模型运行效率，如果是用于加工工艺仿真，则需要绘制精确的螺纹牙型，还原牙底圆角、牙顶倒角的细节，保证仿真结果的准确性。

　　从设备实际用途的角度看，这类半螺纹外六角螺栓相比全螺纹螺栓，在承受横向剪切力的场景中优势明显：全螺纹螺栓的杆身因为有螺纹牙的存在，与被连接件光孔的接触面积更小，剪切力作用下容易出现应力集中，而光杆段的圆柱面与孔壁是面接触，可承受更大的横向载荷，同时光杆段的存在也能避免螺纹在长期微动磨损下出现咬合，后期设备维护拆卸时更加顺畅。在做整机装配的三维布局时，这类螺栓的模型需要预留足够的扳手操作空间，头部周围至少要留出对应扳手长度的回转空间，避免装配时工具无法就位，同时螺栓伸出螺母的长度要控制在2-3个螺距，既保证螺纹啮合充分，又不会因为伸出过长干涉周边其他部件。很多新手建模时容易忽略安装空间的校核，导致实际装配时扳手无法卡入螺栓头部，或者螺栓末端与周边传动件发生刮擦，这类问题在三维设计阶段通过模型的空间校验就可以完全规避。
