盘头十字槽自攻螺钉结构设计

　　在薄板类构件的装配场景里，自攻螺钉是无需预先攻制内螺纹即可完成紧固的核心连接件，在家电外壳组装、小型机电设备壳体固定、钣金机柜拼接、塑料制品装联等场景中应用极广，这类场景的共同特点是被连接件厚度较薄，材质多为冷轧薄板、ABS/PC工程塑料、铝合金薄板，无法加工出足够啮合长度的标准内螺纹，自攻螺钉通过自身的螺纹牙型在拧入过程中挤压被连接件基材，形成适配的啮合螺纹，省去了预攻丝工序，能大幅提升装配线的作业效率。

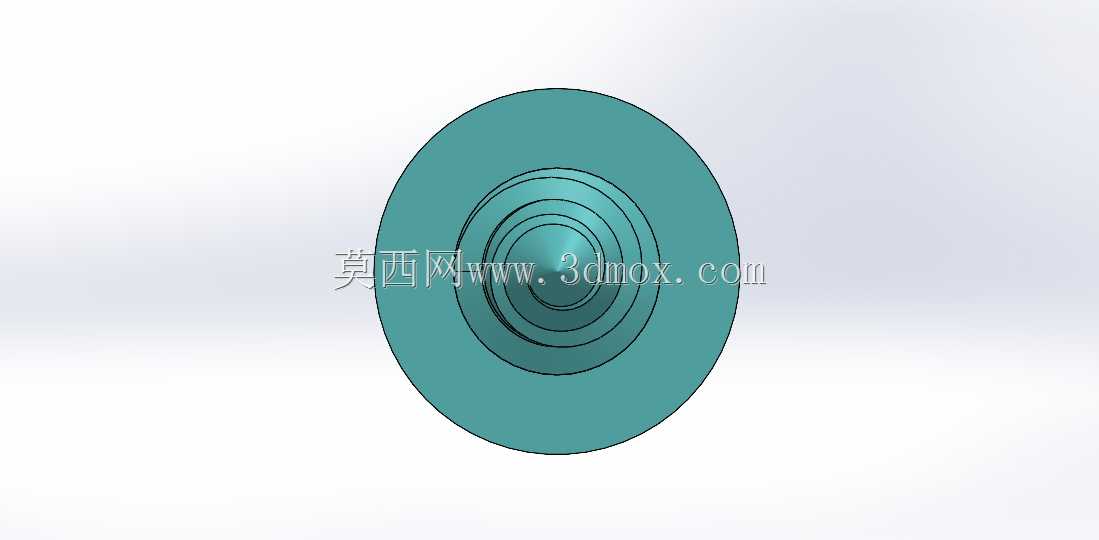

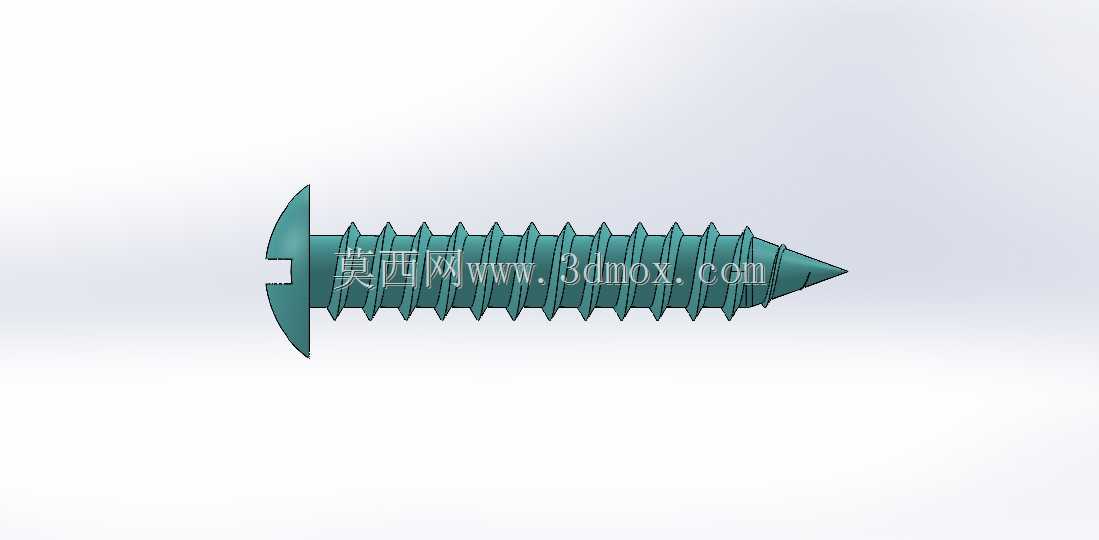

　　这款盘头十字槽自攻螺钉的设计，首先从牙型轮廓入手做了适配优化，螺纹牙型采用三角牙自攻构型，牙侧角做了30度的对称处理，牙顶预留了0.05倍螺距的圆弧过渡，避免拧入过程中牙顶切削基材产生过多切屑，同时降低拧入扭矩的峰值，减少电动螺丝刀在装配时的扭矩过载风险。螺杆部分的长度设计覆盖了常用的装配厚度区间，从螺杆末端的导向锥头到头部支撑面的距离，预留了至少3个完整螺距的啮合长度，保证在1.2mm到3mm厚度的薄板连接时，螺纹啮合圈数能达到5圈以上，满足抗振动、防松脱的连接强度要求。螺杆末端的导向锥做了15度的锥角处理，锥面长度约为1.5倍螺距，既可以在装配时快速对准预制的安装底孔，又能在拧入初期顺利切入基材，不会出现偏斜导致的孔位崩边问题，尤其针对脆性较大的工程塑料基材，这种锥角设计能有效降低装配时的基材开裂概率。

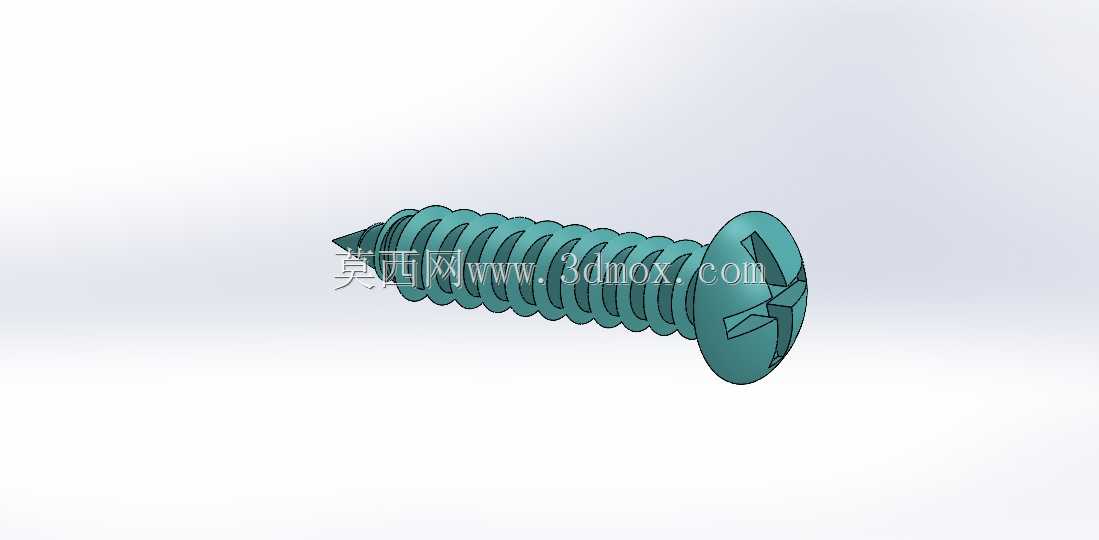

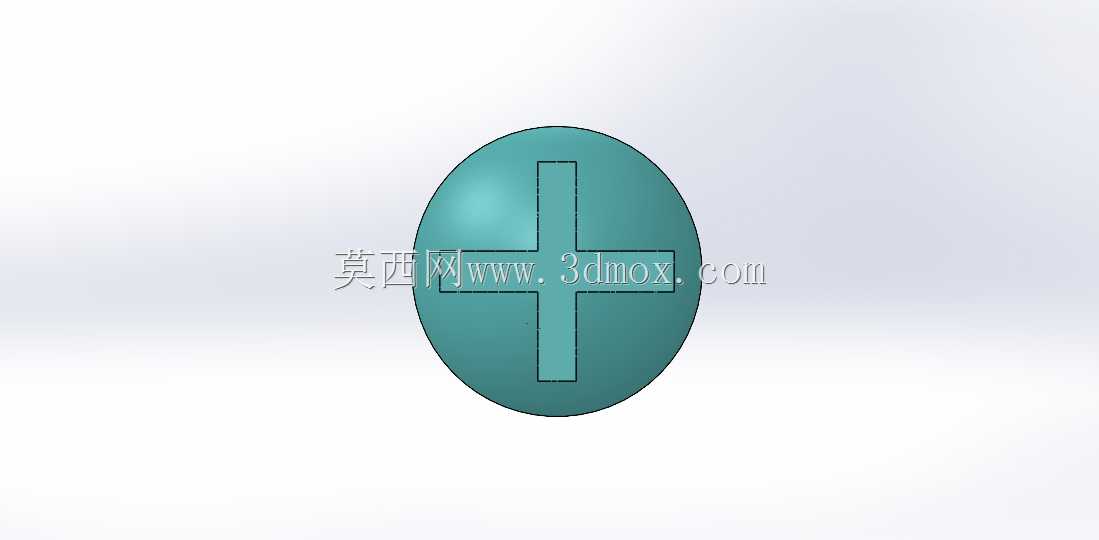

　　头部采用盘头构型，头部直径设计为螺杆公称直径的2.2倍，头部支撑面做了全平面加工，没有残留的注塑或冲压毛边，支撑面与螺杆轴线的垂直度控制在0.05mm以内，保证拧紧时头部支撑面能完全贴合被连接件表面，不会出现局部应力集中导致的被连接件表面压痕，同时能提供足够的压紧力分布面积，避免薄板材被压溃。头部的驱动槽采用十字槽构型，槽深匹配标准十字螺丝刀的插入深度，槽的对称度公差控制在0.03mm以内，既可以适配手动十字螺丝刀作业，也能适配电动螺丝刀的批头，在自动化装配线上能减少批头打滑、跳槽的概率，提升自动化装配的良率。十字槽的槽口边缘做了微小的倒角处理，去除加工毛刺，避免批头插入时被毛刺卡滞，也能减少批头的磨损量。

　　设计过程中针对安装边界做了充分的校核，首先是安装底孔的尺寸适配，针对不同材质的被连接件给出了对应的底孔推荐值：冷轧钢板材质底孔直径取螺杆公称直径的0.8倍，铝合金材质取0.75倍，工程塑料材质取0.7倍，保证不同材质下都能获得合适的螺纹啮合过盈量，既不会因为底孔过小导致拧入扭矩过大拧断螺钉，也不会因为底孔过大导致螺纹啮合不足出现滑牙。其次是安装空间的预留，盘头的头部高度设计为公称直径的0.6倍，装配时螺钉头部突出被连接件表面的高度即为头部高度，在做结构布局时，只要预留出大于头部直径0.5mm的操作空间，就能满足螺丝刀的作业需求，不会出现周边结构干涉批头操作的问题。另外针对沉装需求，这款螺钉也适配对应的沉孔尺寸，沉孔深度只要大于头部高度0.1mm，就能实现头部完全埋入被连接件表面，满足外观面无突出结构的装配要求。

　　从功能特性来看，这款自攻螺钉的螺纹牙表面做了表面硬化处理，表面硬度达到HV450以上，芯部硬度保持在HV280-320之间，既保证螺纹牙有足够的硬度切入基材，不会出现牙型变形滑牙，又保证芯部有足够的韧性，在承受冲击载荷时不会出现脆断问题。在实际设备维护场景中，这款螺钉也支持反复拆装3-5次，不会因为多次拧入拧出导致基材上的啮合螺纹失效，适合需要经常拆卸维护的设备外壳部位使用。针对户外使用场景，螺钉表面可以根据需求做镀锌、达克罗等表面处理，提升耐盐雾腐蚀能力，适配户外机柜、户外小型机电设备的装配需求。

　　在做三维建模时，整个模型的特征构建完全遵循实际加工工艺逻辑，首先绘制螺杆的回转轮廓，通过螺旋扫描切除生成螺纹牙型，再通过回转特征生成盘头头部结构，之后拉伸切除生成十字槽特征，最后对所有锐边做对应的圆角、倒角处理，模型的所有尺寸参数都符合紧固件的相关行业标准，没有随意设定的非标准尺寸，能直接导出工程图用于生产加工，也能直接导入装配体中做干涉检查、装配模拟，验证整体结构的装配合理性。
