卧式泥浆输送泵整机结构三维设计

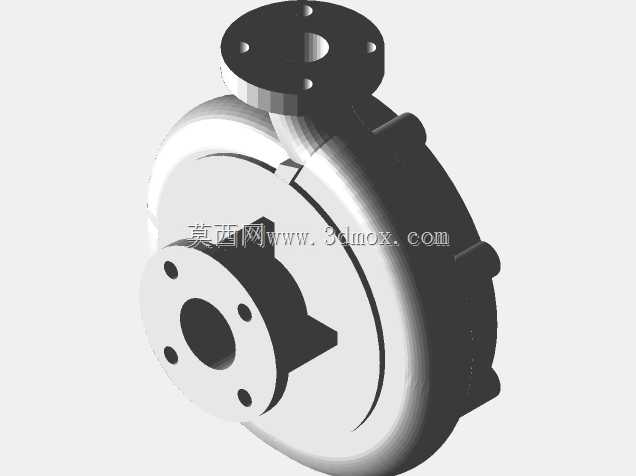

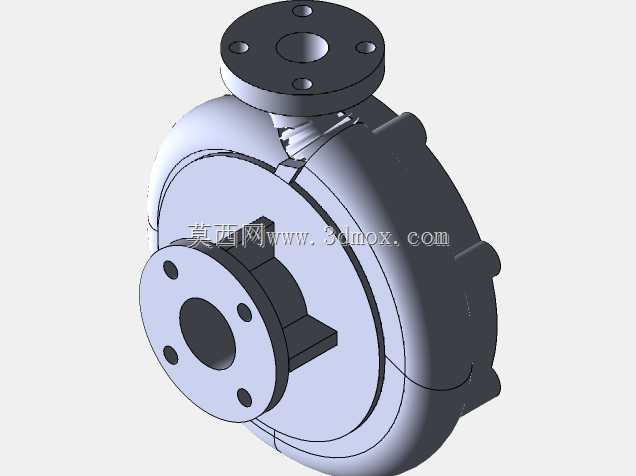

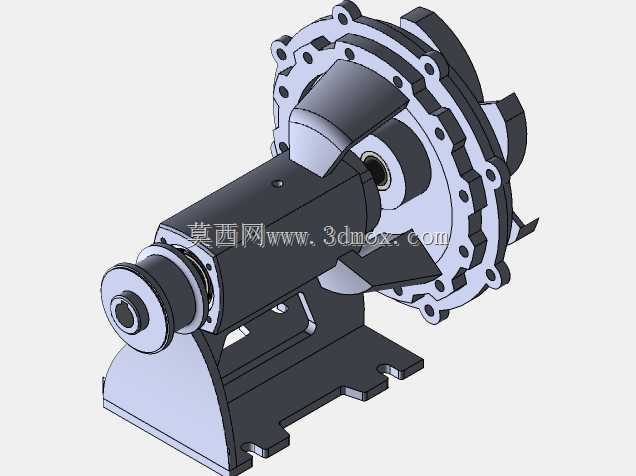

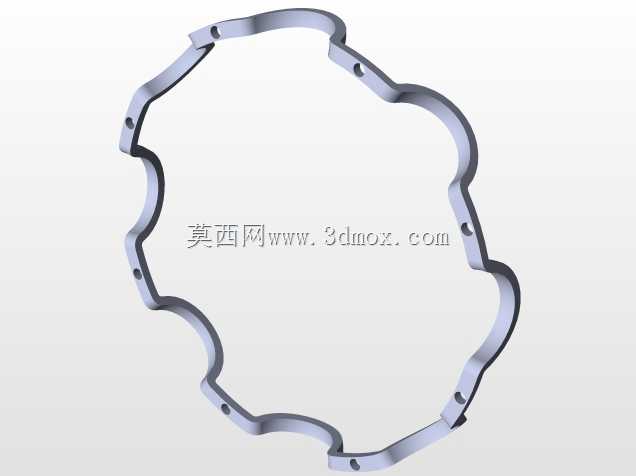

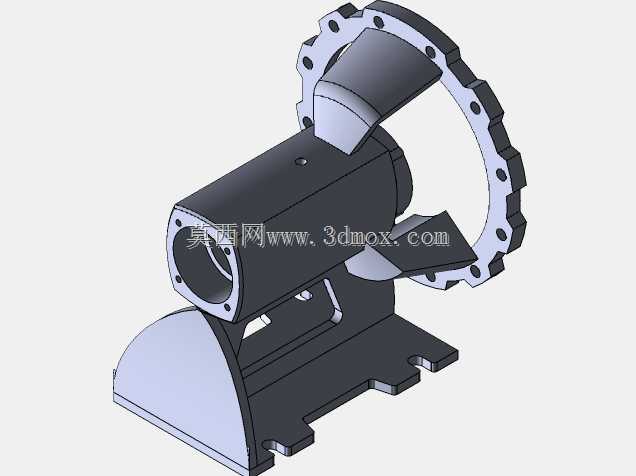

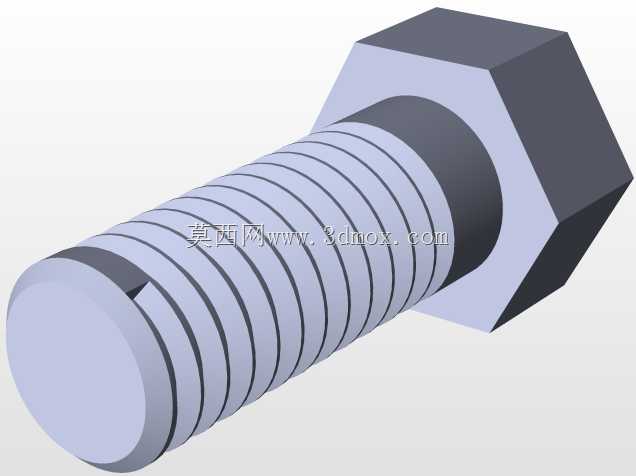

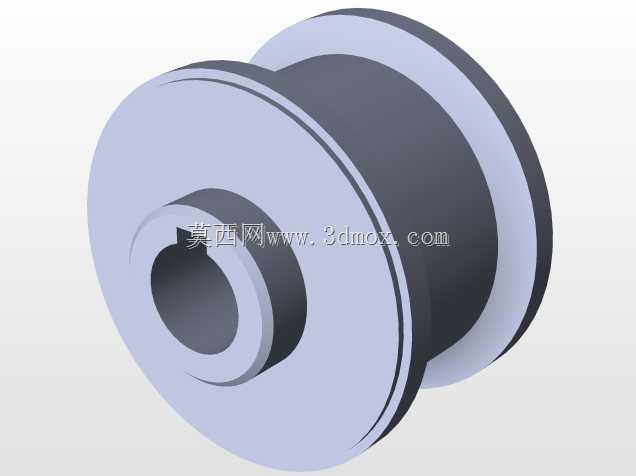

　　这款卧式泥浆泵的结构设计，核心围绕高含固量流体的输送工况展开，在矿山尾矿输送、建筑桩基施工泥浆循环、河道清淤污泥转运、油田钻井泥浆循环这类场景中，这类泵需要同时克服流体中硬质颗粒的磨损、输送过程的压头损失，还要兼顾现场安装维护的便捷性，因此整体结构没有采用普通清水泵的薄壁壳体设计，而是将过流端的泵壳做了加厚的法兰连接结构，端盖周向均匀布置的螺栓孔可以保证高压输送工况下的密封可靠性，避免含颗粒流体从结合面渗漏。从结构布局来看，动力输入端采用了悬臂式的轴系布置，轴端的连接结构可以直接对接联轴器或者皮带轮，适配不同现场的动力源配置，不需要额外加装复杂的传动转接结构；中间的轴承支撑段做了一体化的铸造支座，支座底部开出了两个带安装孔的固定脚，

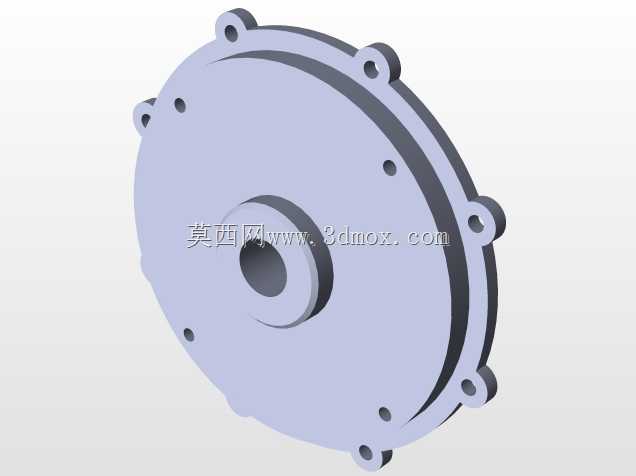

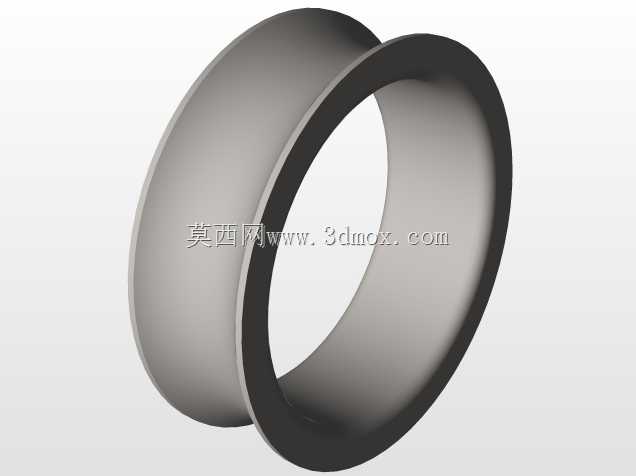

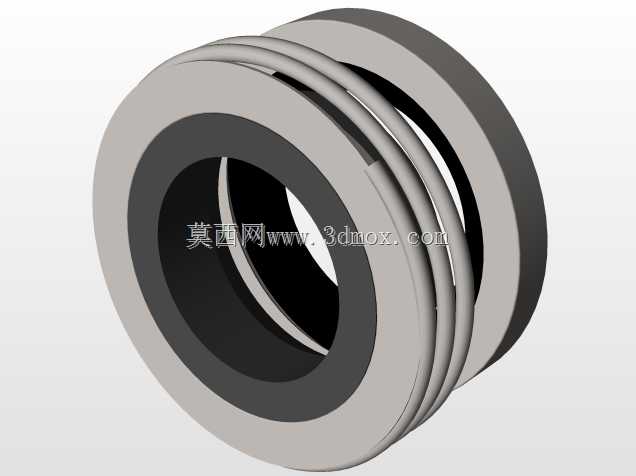

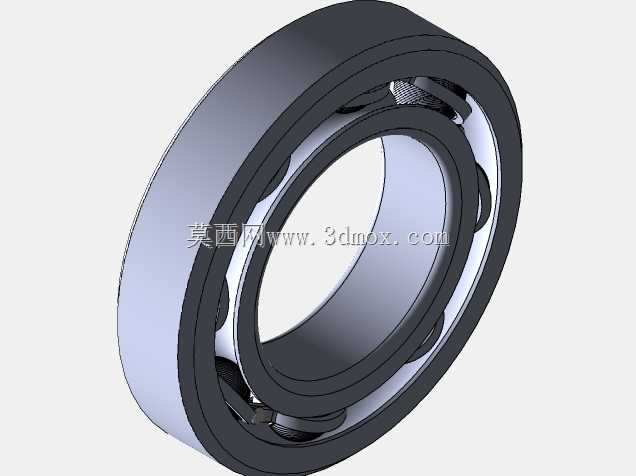

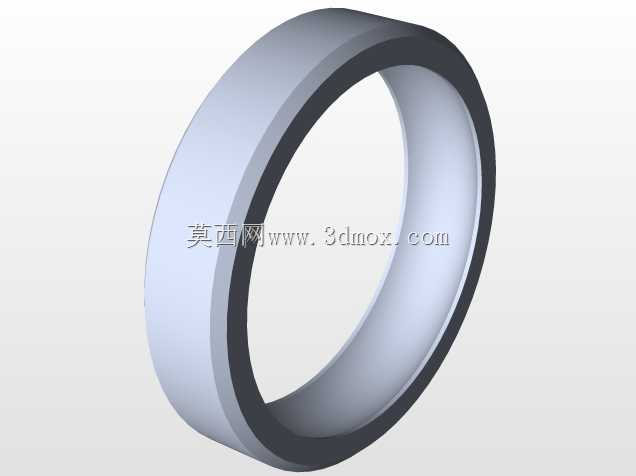

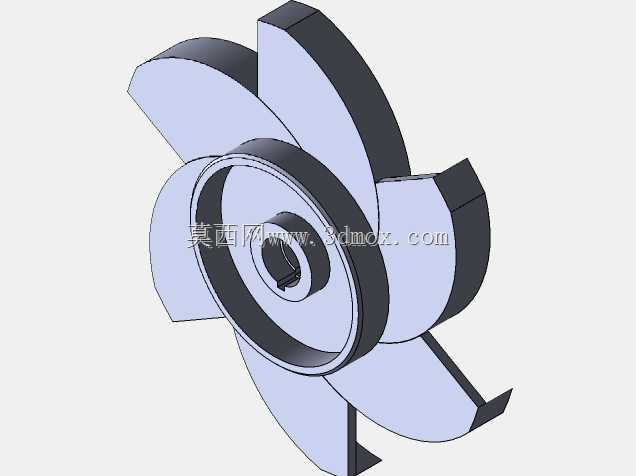

　　安装时可以直接通过螺栓固定在混凝土基础或者钢制机架上，安装边界的尺寸预留了足够的扳手操作空间，不需要在安装阶段额外加工避让位。泵体的过流腔采用了渐扩式的流道设计，叶轮端的腔体容积足够容纳大直径的开式叶轮，避免长纤维或者大颗粒杂质在流道内卡滞，相比闭式叶轮的结构，这种设计在输送含砂、含絮状杂质的泥浆时，堵塞概率能降低六成以上，日常维护时只需要拆开前端的端盖就可以直接清理流道内的淤积杂物，不需要将整泵从管路上完全拆卸。轴系的密封位置特意做了加长的密封腔设计，可以同时安装填料密封和机械密封两种密封组件，用户可以根据输送介质的腐蚀性、颗粒硬度灵活选择密封形式，不需要重新加工轴或者泵壳；支撑轴承采用了背对背的角接触轴承配置，

　　既能承受叶轮旋转产生的径向载荷，也能平衡泵启停阶段产生的轴向窜动力，避免轴系在高负荷工况下出现窜动磨损。泵体侧面的支撑筋板从轴承座位置一直延伸到泵壳法兰位置，将两个核心受力部件连为整体，既可以降低泵运行过程中的振动幅度，也能避免安装时管路应力直接作用在泵壳法兰上导致壳体开裂。进出口的法兰尺寸匹配常规的工业管路标准，现场对接管路时不需要单独制作转接头，法兰端面的密封槽深度经过校核，搭配耐油橡胶垫片或者金属缠绕垫片都能实现可靠密封。从建模的细节来看，所有的螺栓孔、安装孔都做了实际的倒角处理，轴肩位置的退刀槽、密封件的安装槽都按照实际加工工艺做了还原，没有出现建模时常见的工艺缺失问题，不管是用来做设备选型的结构参考，

　　还是做二次开发的基础模型，都能直接提取对应的尺寸参数，不需要再额外核对工艺细节。在实际工况适配中，这款泵的整体重心落在安装支座的中心位置，即使是在移动的工程设备上搭载，也不会因为重心偏移导致运行振动过大；泵体的外形轮廓没有突出的尖锐结构，现场搬运时可以直接通过支座上的吊装孔起吊，不需要额外焊接吊耳，避免焊接应力导致泵壳变形。
