可3D打印紧凑型蠕动泵结构设计

　　这款蠕动泵的结构设计完全适配熔融沉积成型3D打印工艺，所有零部件均做了无支撑打印优化，打印完成后仅需去除少量打印层纹即可完成装配，无需额外的机加工工序，非常适合实验室快速原型制作、小批量定制流体输送场景使用。日常在实验室试剂精准输送、小型水培系统营养液循环、桌面级生物反应装置流体控制这类对泵体体积有严格限制的场景中，常规工业蠕动泵体积偏大、安装接口固定，很难适配定制化的小型设备安装空间，这款打印式蠕动泵的圆形腔体结构可以直接嵌入直径匹配的设备安装孔位，侧面预留的管接头凸台可以直接插接标准规格的硅胶软管，不需要额外设计转接接头。

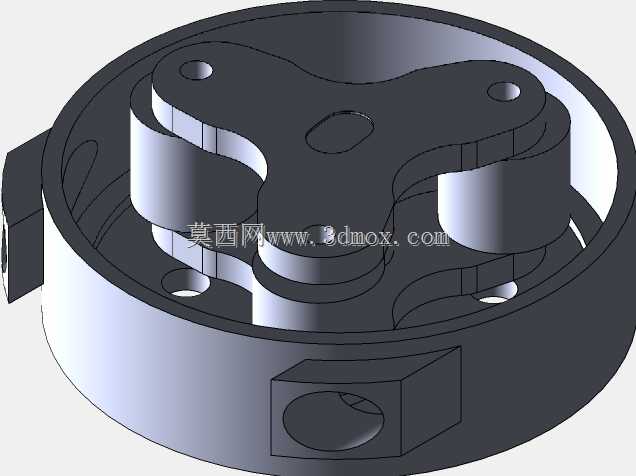

　　从功能实现逻辑来看，这款蠕动泵依靠三瓣式转子的旋转运动，持续挤压泵腔内壁与软管之间的弹性管路，通过转子挤压点的移动在管路内部形成连续负压，带动管路内的流体定向流动，整个输送过程中流体仅接触软管内壁，不会接触泵体的金属或塑料结构件，完全避免了流体被泵体材料污染的风险，也不会出现泵腔内部积液残留的问题，输送腐蚀性试剂、高粘度流体或者含有微小固体颗粒的流体时，仅需要更换对应材质的软管即可适配，不需要拆解清洗泵体内部结构。

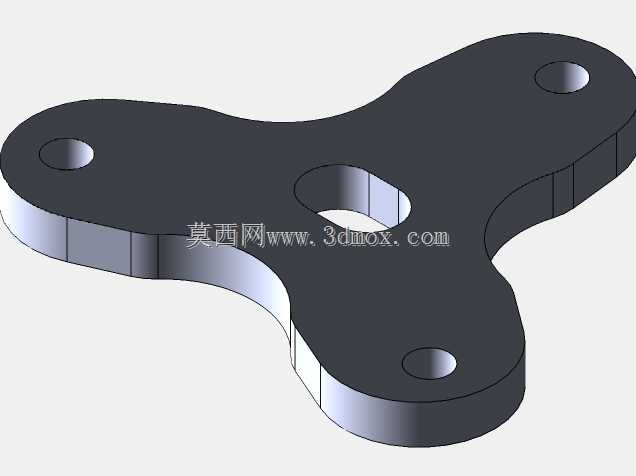

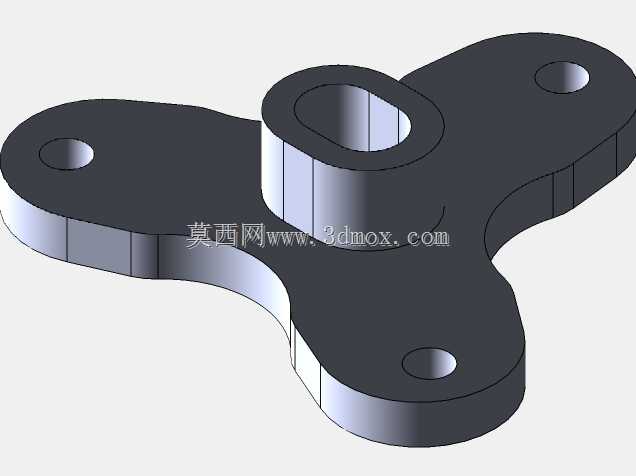

　　设计过程中特意将转子的三个挤压凸头做了圆弧过渡处理，凸头的曲率半径经过反复匹配验证，既保证挤压软管时能完全截断管路形成可靠的密封负压，又不会因为挤压应力过大导致软管过早疲劳开裂，有效延长了配套软管的使用寿命。转子中心的安装孔做了D型切面设计，可以直接匹配常见的小型步进电机输出轴，不需要额外设计联轴器，电机直接插接即可传递扭矩，进一步压缩了整体的安装轴向尺寸。泵腔的内壁做了0.2mm的公差预留，刚好适配常用的2*4mm规格硅胶软管的壁厚，软管装入泵腔后不会出现松脱打滑的问题，转子旋转时的挤压行程也刚好控制在软管壁厚的弹性变形范围内，不会出现过压堵转或者挤压不足导致的流量回流问题。

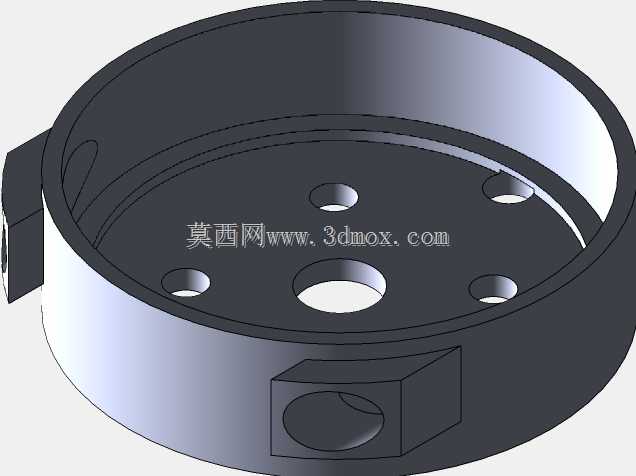

　　安装边界方面，泵体整体为圆柱形结构，外径控制在70mm范围内，轴向总厚度不超过30mm，侧面的两个管接头凸台向外突出8mm，安装时仅需要在设备面板上开设直径62mm的圆形安装孔，通过泵体侧面的两个固定耳用M3螺丝即可完成固定，不需要额外设计复杂的安装支架。泵体底部预留的电机安装位可以直接适配28型步进电机的安装孔距，电机与泵体连接后整体同轴度误差控制在0.1mm以内，高速旋转时不会出现偏心抖动的问题。

　　实际使用过程中，这款蠕动泵的流量可以通过调整转子的转速实现线性调节，转速在10-60转每分钟区间内，流量波动误差可以控制在5%以内，完全满足小型设备的流体定量输送需求。因为所有结构件都可以通过3D打印制作，当泵体出现结构损坏时，可以单独打印损坏的零部件进行更换，不需要整体更换泵体，维护成本极低。针对不同的流体输送需求，还可以通过调整泵腔的内壁直径、转子的挤压行程，适配不同壁厚、不同外径的软管，实现不同流量范围的输送需求，结构的拓展性很强。设计时还特意规避了需要支撑的悬空结构，所有倾斜面的角度都大于45度，打印时不需要添加任何支撑材料，打印成功率接近100%，即使是入门级的桌面3D打印机也可以顺利制作出所有零部件，大幅降低了制作门槛。
