钢铁侠ARC反应堆环形结构三维设计

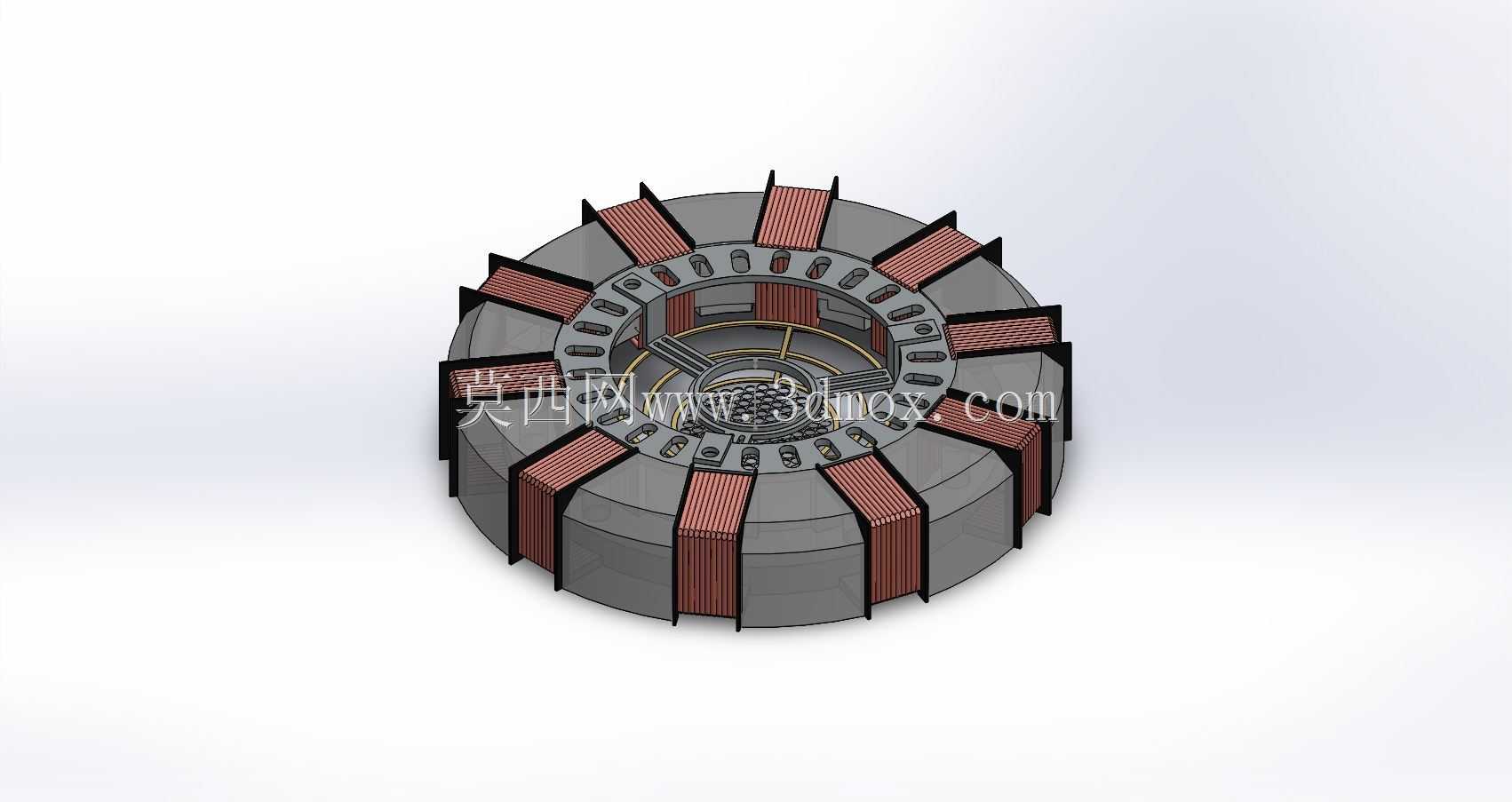

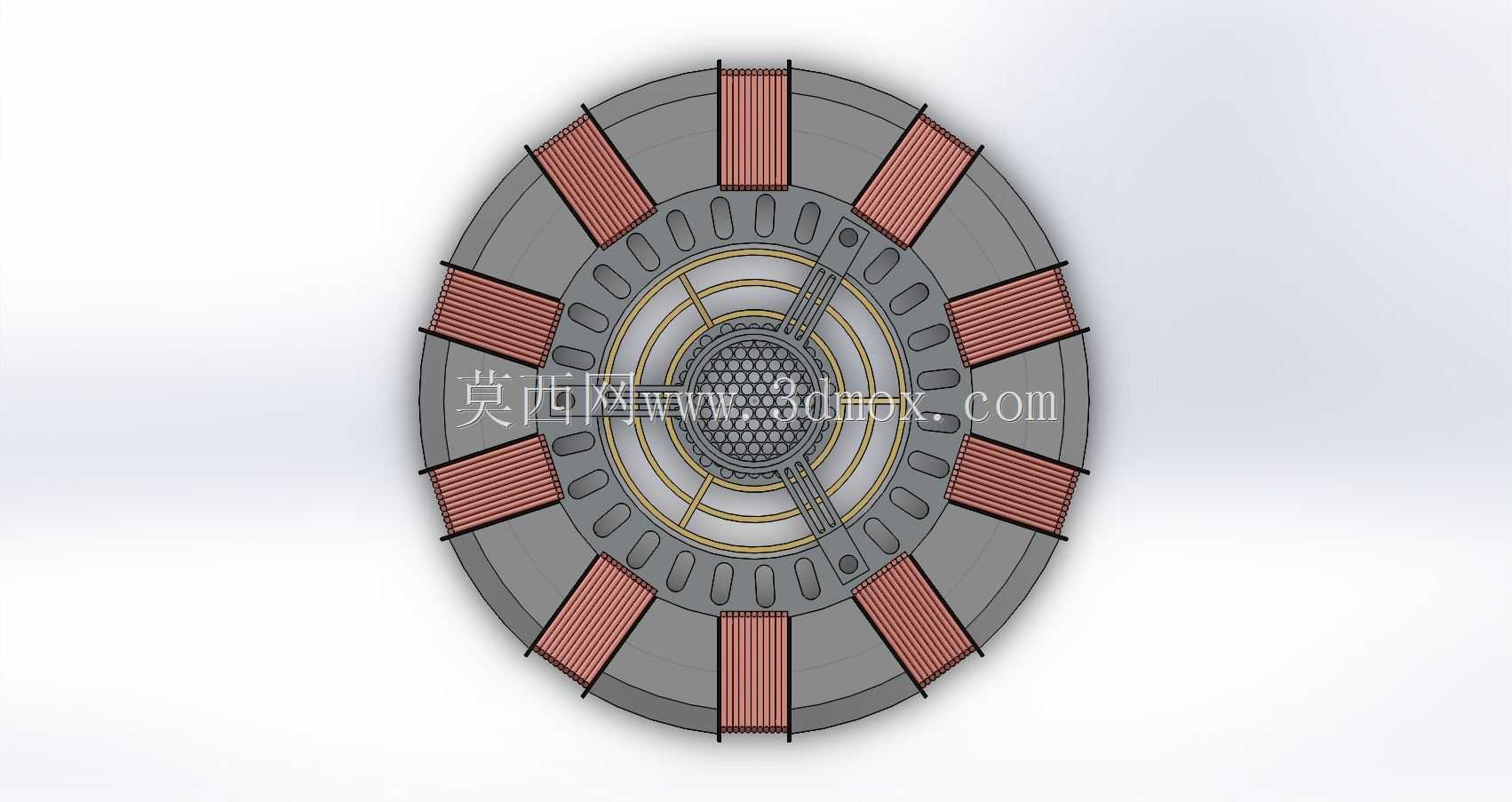

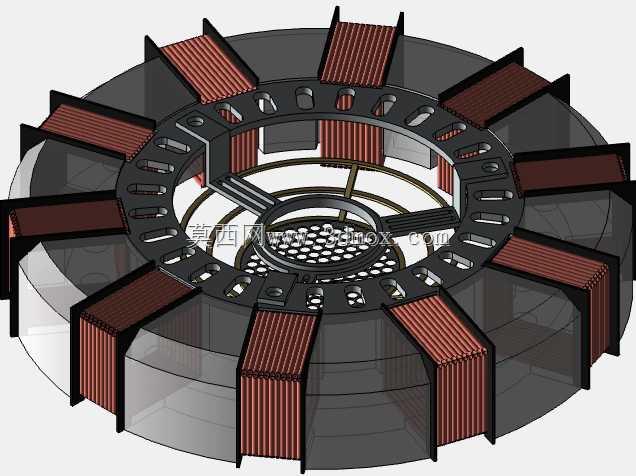

　　这套环形结构的设计，最初是面向科幻主题道具展示、创意装置制作场景开发的，在实际应用中，既可以作为影视道具的等比例还原部件，用于漫展展示、主题场馆陈设，也可以拆解结构后作为机械原理教学的演示载体，帮助学习者理解环形排布构件的装配逻辑。从功能特性来看，整个结构采用多段式环形分层设计，外圈均匀排布的凸起构件做了等角度切分，每一组凸起构件都预留了规整的安装槽位，能够适配常规尺寸的LED灯珠嵌入，满足发光展示的需求，和常规实心环形结构不同，该设计的中部做了镂空分层处理，内层设置了多圈环形定位筋，既可以降低整体结构重量，也能为内部走线、小型电子元件安装预留足够空间，避免后期加装发光组件时出现走线干涉、元件无处固定的问题。设计过程中，

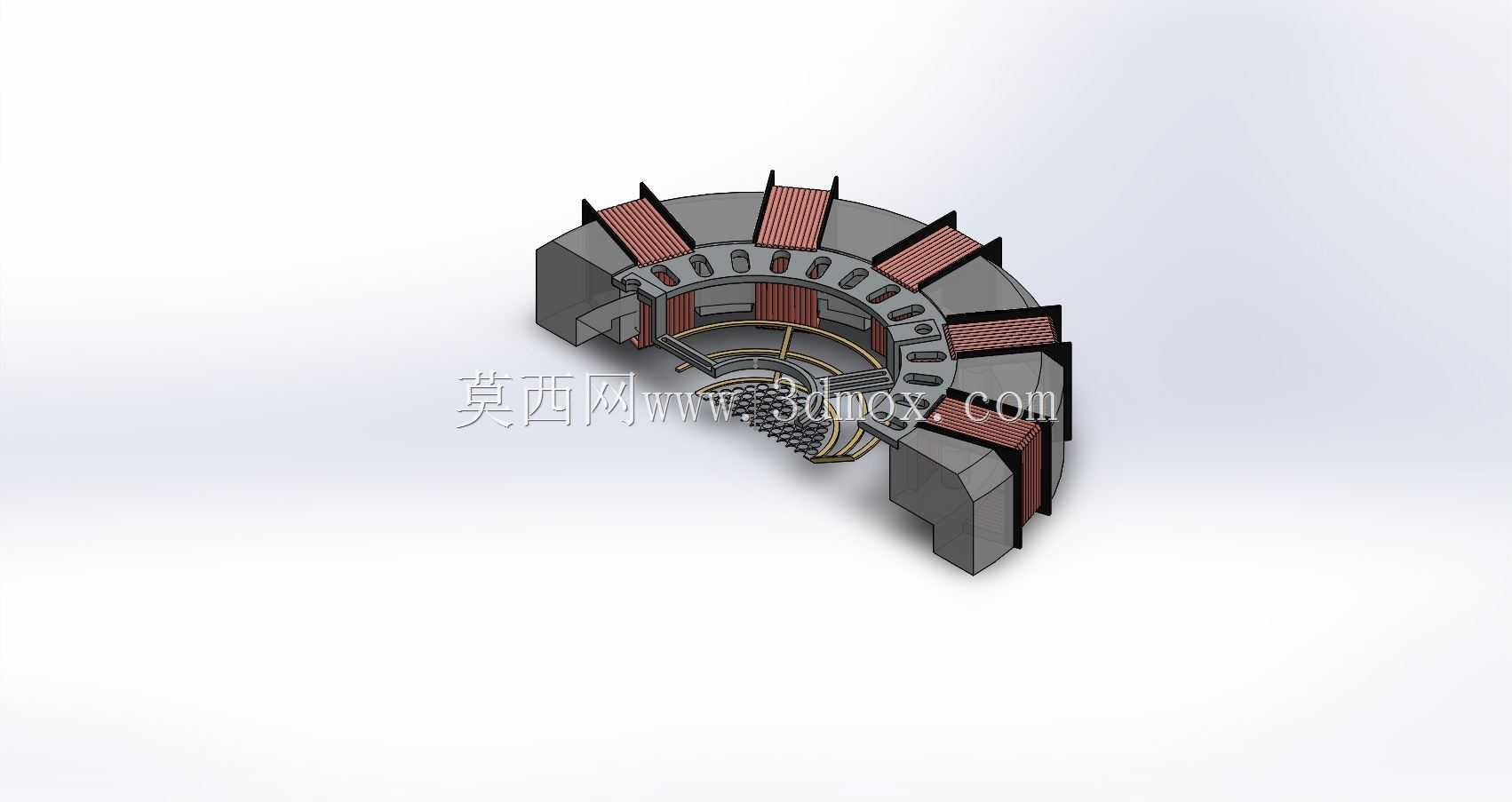

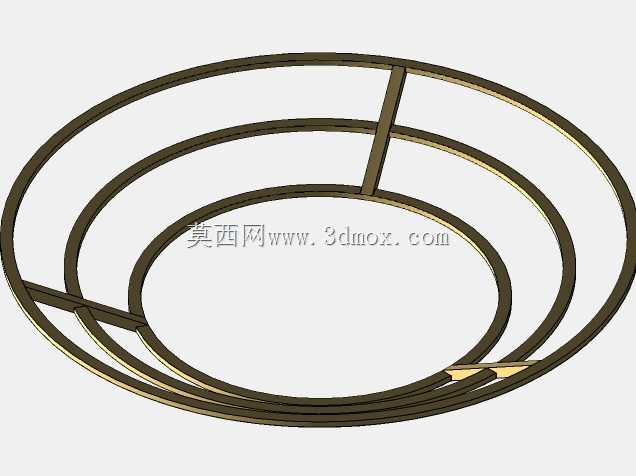

　　首先确定了环形主体的同轴度基准，所有外圈构件的排布都以中心轴线为基准做等角度阵列，保证每一个凸起模块的安装位置偏差控制在极小范围内，避免装配后出现环形轮廓失圆的问题；考虑到后期可能的3D打印加工需求，所有构件的壁厚都做了均匀化处理，相邻构件之间预留了标准的装配间隙，既不会因为间隙过大出现装配松动，也不会因为间隙过小导致安装卡滞。外圈的LED安装孔位做了沉台设计，灯珠嵌入后表面可以和构件外表面齐平，不会出现突兀的凸起，保证整体外观的完整性；中部的镂空区域设置了多道环形连接筋，在不遮挡内部结构展示效果的前提下，提升了整个环形主体的结构强度，避免搬运、展示过程中受外力出现形变。从安装边界来看，整个结构为标准回转体构型，

　　安装基准面为底部的环形平面，底部平面做了平整化处理，放置在平面展台时可以保持稳定，不需要额外设计复杂的固定支架；如果需要加装到其他载体上，底部预留了通用的螺纹安装孔位，可以适配常规规格的紧固件，不需要二次打孔加工。结构的径向尺寸按照等比例还原的需求做了合理设定，既不会因为尺寸过大导致展示不便，也不会因为尺寸过小导致内部元件无法安装，轴向的分层结构采用卡扣加定位柱的连接方式，不需要额外使用粘接剂就可以完成分层装配，后期拆解维护、更换内部电子元件时操作十分便捷。在细节处理上，每一个外圈凸起构件的表面都做了防滑纹理处理，既提升了外观的质感，也在手动装配时增加摩擦力，方便构件的对位安装；内层的环形结构上设置了多个走线卡槽，

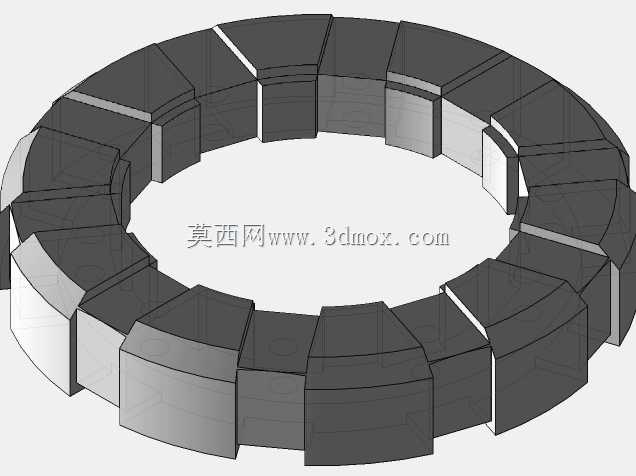

　　LED的连接线可以顺着卡槽规整排布，不会在内部出现杂乱缠绕的问题，同时卡槽的尺寸适配常规的细导线，卡入后不会轻易脱落。整个结构的设计没有采用一体化打印的方案，而是拆分为多个独立的环形模块和凸起构件，一方面可以降低加工时的支撑材料消耗，另一方面如果单个构件出现损坏，可以单独更换，不需要重新制作整个主体，大幅降低了后期维护的成本。针对展示场景的需求，结构的所有外露边缘都做了小圆角过渡处理，没有尖锐的棱角，避免展示过程中剐蹭受伤，同时圆角处理也能让LED的光线在边缘形成更柔和的漫反射效果，提升整体的发光展示质感。
