医用手动注射器结构三维数模设计

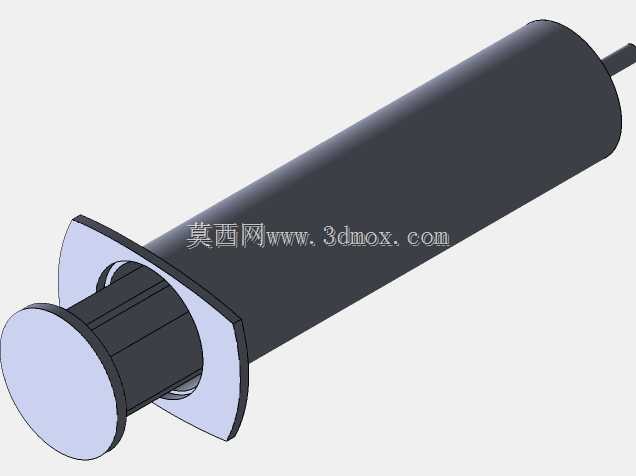

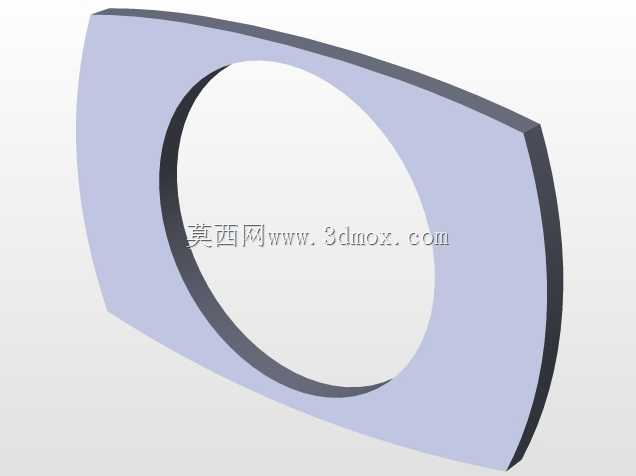

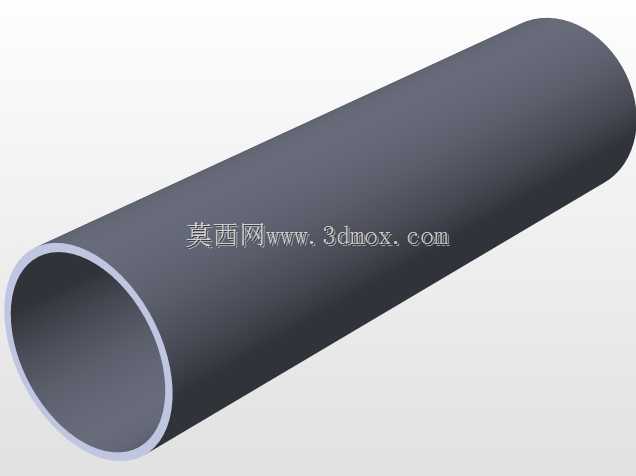

　　这款手动注射器的三维结构设计，核心围绕临床注射、实验室试剂精准移取的实际工况展开，在建模阶段就充分考虑了不同场景下的操作适配性，没有照搬市面常规产品的冗余结构，每一处几何特征都对应实际使用中的功能需求。从结构组成来看，整体分为外套筒、内置活塞组件、端部推杆、指靠法兰四个核心部分，外套筒采用等径薄壁圆柱结构，内壁做了高精度的同轴度约束建模，保证活塞推进过程中不会出现偏磨、漏液的问题，筒壁厚度按照常规医用级高分子材料的成型特性设置，既保证足够的结构刚性，避免握持推进时出现筒身变形导致的剂量偏差，也不会因为壁厚过大造成材料浪费。端部的指靠法兰采用外伸式碟形结构，建模时特意做了边缘圆角过渡，避免操作时硌伤操作人员手指，

　　法兰的外伸尺寸经过反复校核，保证单手握持时食指和中指可以稳定搭靠在法兰背面，拇指按压推杆端部的按压盘时，施力方向能够与套筒轴线保持重合，不会因为施力偏斜导致活塞卡滞。内置的活塞组件采用阶梯轴式结构，前端的密封段直径与套筒内壁保持过盈配合的尺寸公差，建模时预留了密封件的安装槽位，可适配橡胶活塞或者硅胶密封件的装配需求，活塞与推杆的连接段采用卡扣式结构，不需要额外的粘接或者紧固件，装配时直接卡入即可完成固定，减少装配工序的同时也避免了连接件松动导致的部件脱落风险。推杆部分采用了削边式的截面设计，没有采用全圆柱结构，一方面可以减少推杆与套筒后端导向结构的接触面积，降低推进过程中的摩擦阻力，另一方面削边平面可以作为剂量标识的对齐基准，

　　方便操作人员快速判断推杆的推进行程，对应不同的注射剂量。推杆尾部的按压盘采用大直径圆盘结构，盘面做了微凹的弧面处理，贴合拇指按压时的指腹形态，长时间操作也不会出现明显的压痕。在安装边界的设计上，这款注射器的整体外径控制在常规临床使用的适配范围内，可以兼容市面上通用的针头安装接口，不需要额外定制转接部件，套筒前端的鲁尔接头结构按照标准接口尺寸建模，锥度、长度都符合通用耗材的装配要求，能够直接适配不同规格的注射针头、移液吸头。从应用场景来看，这套结构既可以用于常规的医用注射场景，也可以适配实验室的小剂量试剂移取、工业点胶场景下的手动点胶作业，只需要更换前端的适配接头和活塞密封件的材质，就可以满足不同介质的输送需求。

　　建模过程中对所有运动部件都做了干涉检查，模拟了推杆从完全推入到完全拉出的全行程运动，确认在整个行程范围内，活塞与筒壁、推杆与后端导向结构之间都不会出现运动干涉，推拉的行程长度按照最大标称容量设置，保证活塞拉到最大行程位置时，不会从套筒后端脱出，同时前端也不会出现密封失效的问题。套筒外壁预留了刻度标识的平面区域，建模时没有在外壁做多余的凸起或者凹槽结构，方便后续印刷或者模压容量刻度，刻度的起始位置与活塞的零位严格对齐，保证剂量读取的准确性。指靠法兰与套筒的连接位置做了加强筋结构建模，避免大力握持或者快速推注时，法兰与筒身的连接位置出现断裂，加强筋的高度和厚度都按照材料的抗剪切强度设置，不会因为加强筋过高导致模具成型困难，也不会因为厚度不足导致结构强度不够。整体结构没有复杂的曲面特征，所有的几何特征都适合注塑模具的开模生产，分型面设置在套筒的轴线位置，没有倒扣结构，不需要复杂的抽芯机构，能够有效降低量产时的模具成本和生产难度。在细节处理上，所有的棱边都做了最小半径的圆角处理，避免锐边划伤操作人员，也避免注塑生产时出现飞边、毛刺的问题，活塞的前端做了锥面导向结构，装配时可以顺利导入套筒内部，不会因为活塞边缘刮蹭筒壁导致密封件损坏。
