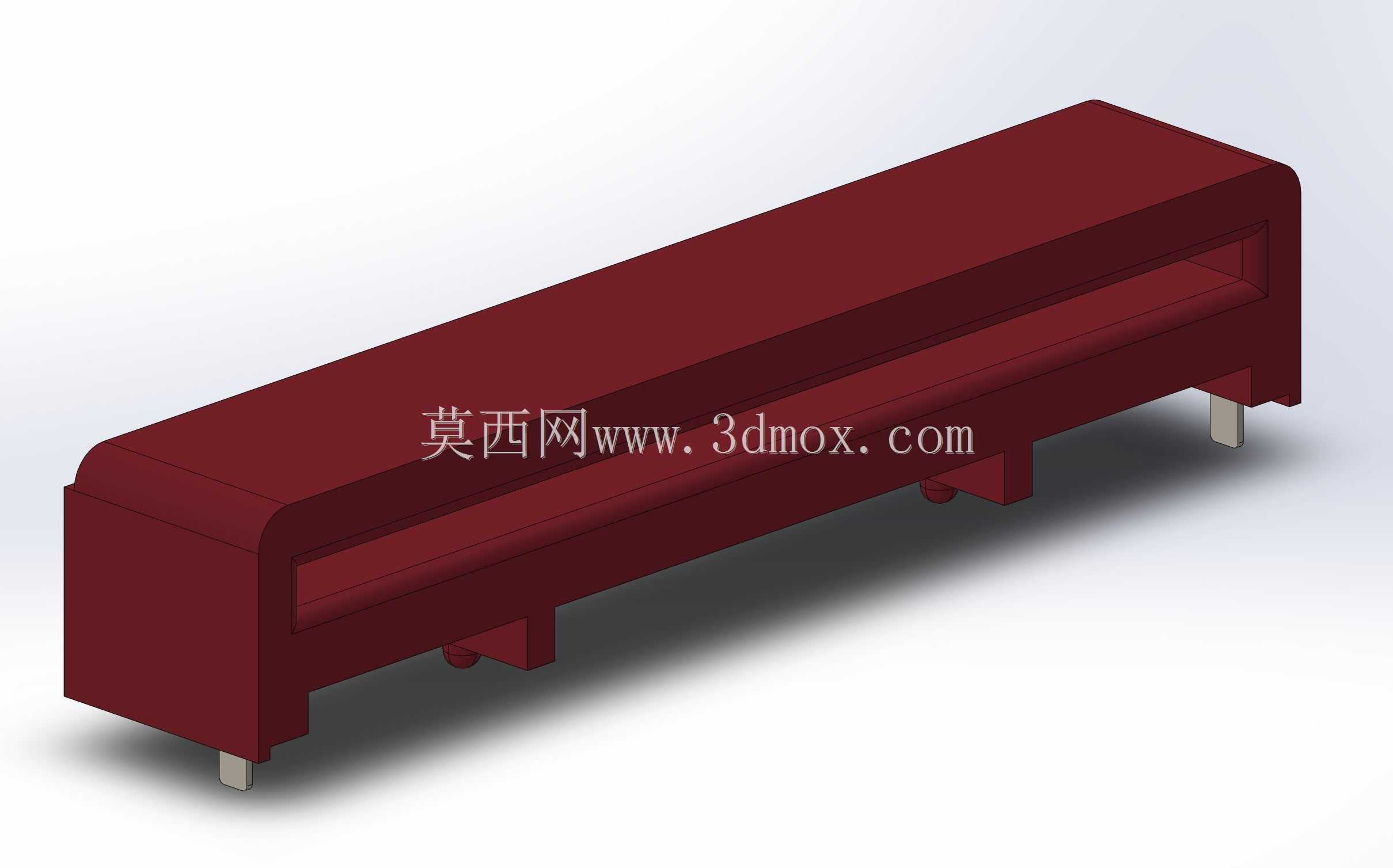

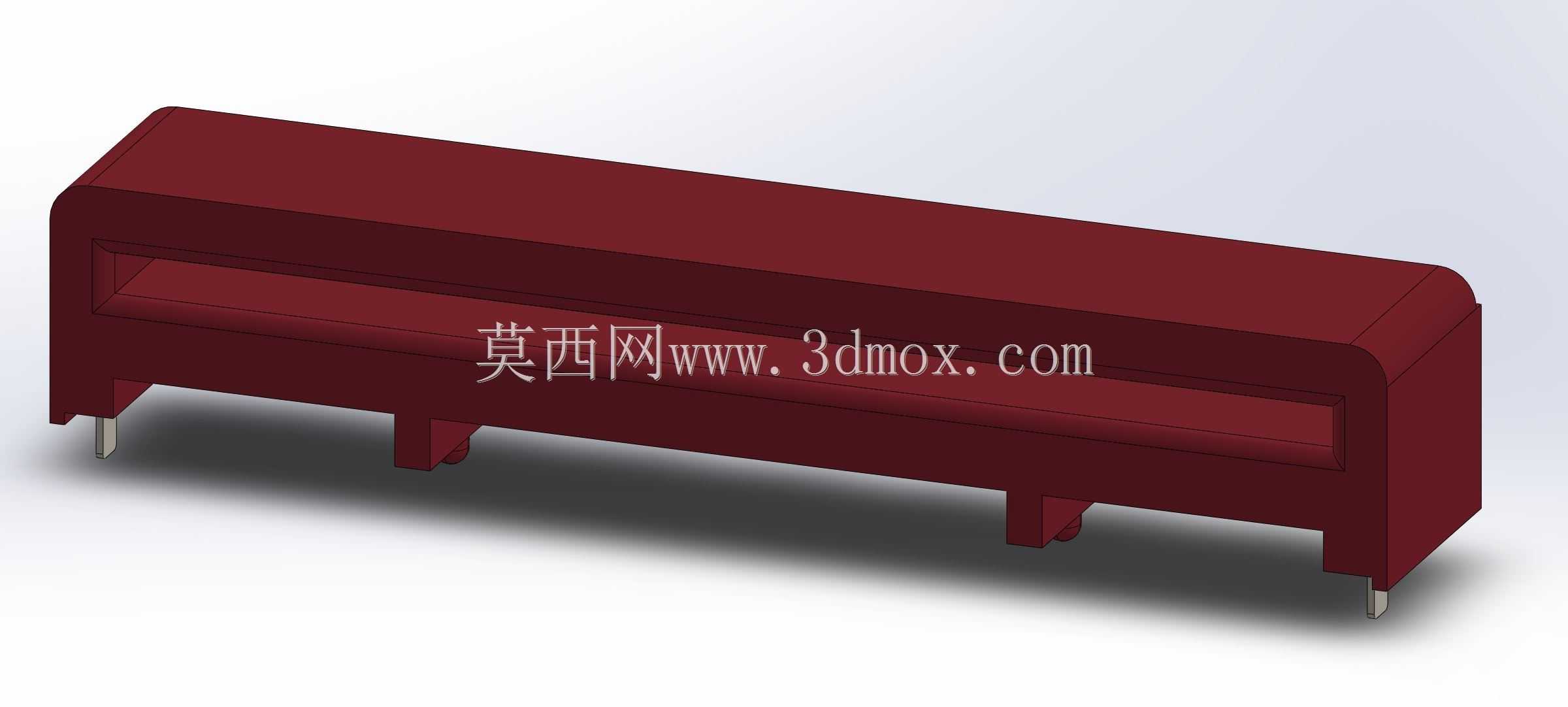

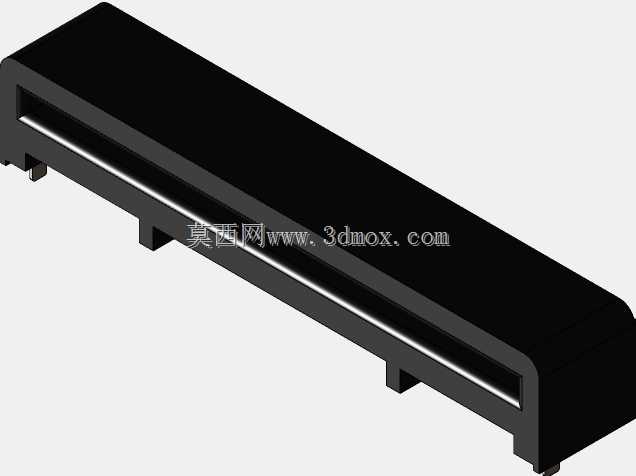

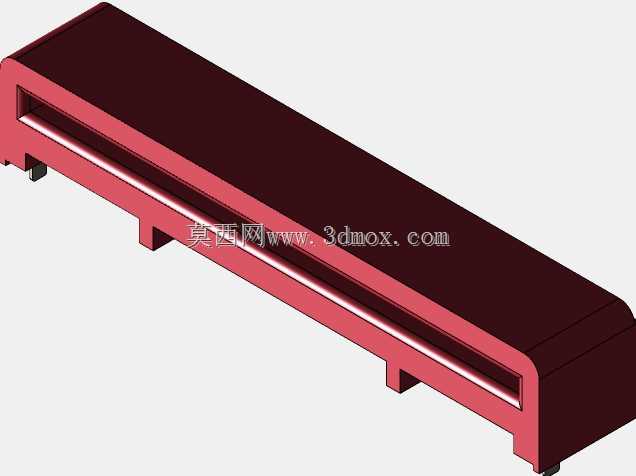

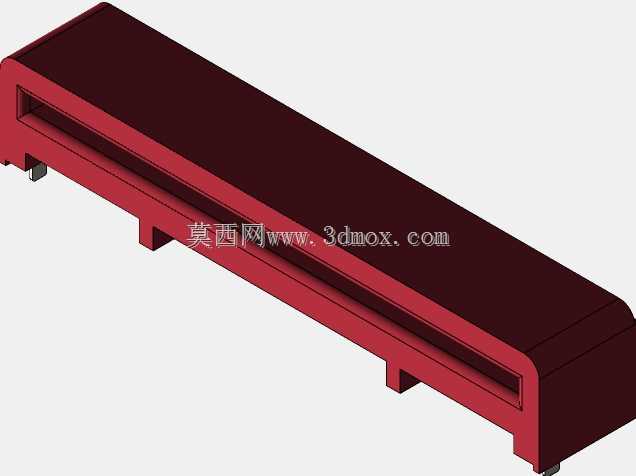

BBCMicrobit用40路1.27mm间距水平SMT边缘连接器

　　在嵌入式开发板配套的板间连接场景中，边缘连接器是实现核心板与扩展载板信号互通的核心部件，这款适配BBC Micro:bit开发板的40路水平SMT边缘连接器，主要面向青少年编程教育、小型嵌入式原型开发、便携传感节点搭建等场景，解决开发板与扩展功能模块之间的高密度信号传输问题，替代传统杜邦线散接带来的接线杂乱、接触不良、占用空间大的痛点。

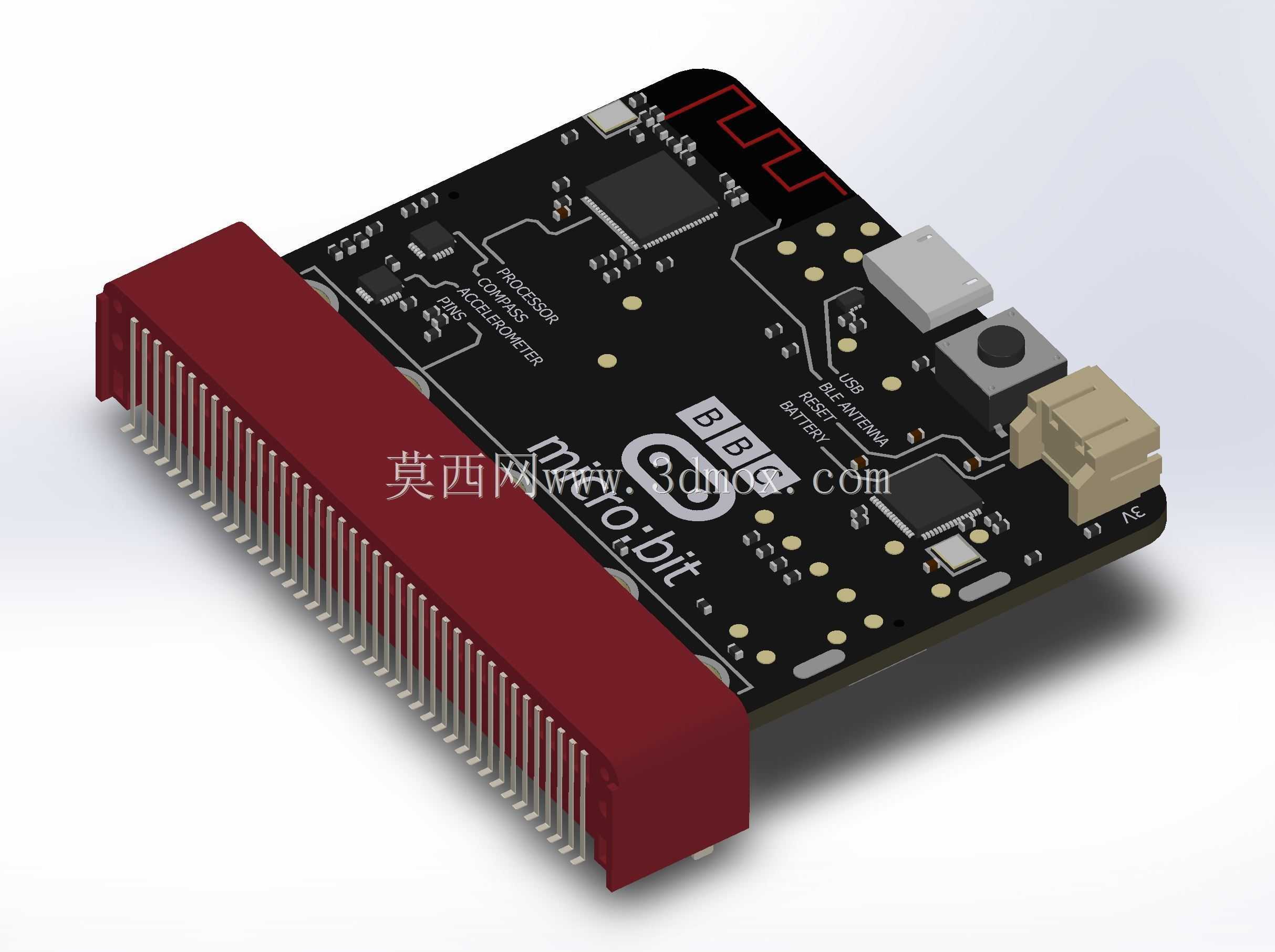

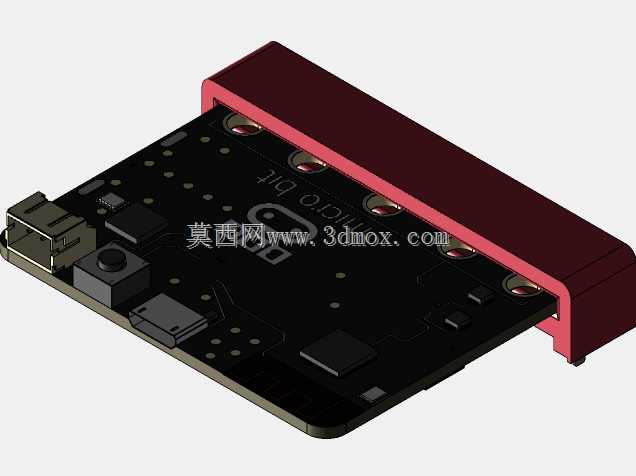

　　从实际使用需求出发，这款连接器采用1.27mm的触点间距设计，刚好匹配Micro:bit板卡边缘的金手指排布密度，40路触点完全覆盖开发板边缘的全部IO引脚、电源引脚与预留功能引脚，不会出现引脚浪费或者信号缺失的问题。水平SMT的贴装方向，是考虑到多数扩展板需要将Micro:bit平行贴装在载板表面的使用习惯，贴装完成后开发板与载板保持平行贴合状态，整体堆叠厚度控制在较低水平，适合制作手持类、穿戴类的小型嵌入式项目，不会出现立式连接器带来的整体高度过高、易受外力磕碰弯折的问题。

　　设计过程中首先要匹配Micro:bit板卡的边缘厚度，连接器的插槽开口尺寸严格对应PCB板的标准厚度，插拔时的阻尼感经过调校，既不会因为过松导致使用过程中板卡滑落接触不良，也不会因为过紧导致插拔困难、甚至掰损开发板边缘的金手指。触点部分采用镀金处理，降低长期插拔带来的接触电阻升高问题，适配教育场景下高频次插拔的使用需求，减少因为触点氧化导致的信号传输故障。绝缘基座采用耐高温的工程塑料材质，满足SMT回流焊的温度曲线要求，过炉焊接时不会出现基座变形、触点移位的问题，适合批量生产时的自动化贴装工艺，不需要额外的人工补焊工序。

　　安装边界方面，这款连接器的贴装定位孔与焊盘尺寸完全匹配标准SMT工艺的设计规范，焊盘宽度与间距经过优化，减少焊接时的连锡风险，连接器本体两侧预留了足够的镊子夹持空间，方便手工焊接时的定位操作。贴装完成后，连接器的插槽边缘与载板边缘预留了0.5mm的安全距离，避免Micro:bit板卡插入时与载板上的其他贴片元件产生干涉，连接器上方的净空区域严格按照Micro:bit板卡的外形尺寸划定，不会出现元件过高顶住开发板的问题。

　　从功能特性来看，这款连接器的每一路触点都能承载Micro:bit引脚的额定电流，电源引脚对应的触点做了加宽处理，降低大电流供电时的压降，避免扩展板外接较多传感器时出现供电不足的问题。信号触点的排布顺序完全对应Micro:bit的引脚定义，不需要额外做引脚交叉走线，降低扩展板的布线难度，布线时可以直接将连接器引脚对应走线路由到周边的功能模块，减少过孔数量，提升载板的信号完整性。

　　实际选型使用时，需要注意在PCB封装设计时，将连接器的定位丝印清晰标注，避免贴装时出现方向反向的问题，因为Micro:bit的金手指是不对称排布，反向插入会导致引脚定义错位，甚至出现电源短路烧坏开发板的风险。连接器的焊接温度曲线要符合塑料基座的耐温参数，峰值温度不要超过材质的耐受上限，避免基座软化导致触点位置偏移，影响插拔手感与接触可靠性。对于需要经常插拔的教学场景，可以在连接器两侧额外增加板卡固定柱，进一步提升连接的牢固度，避免学生操作时用力不当导致板卡从连接器中脱出。

　　这款连接器的结构设计完全围绕Micro:bit的生态使用需求，没有多余的冗余结构，整体尺寸紧凑，在保证40路信号全部连通的前提下，尽可能压缩了自身的占用空间，给载板上的其他功能元件留出更多的布线与放置空间，不管是用于批量生产的商用Micro:bit扩展板，还是个人爱好者手工制作的原型项目，都能提供稳定可靠的板间连接效果，解决了Micro:bit生态中水平贴装连接的选型痛点，不需要开发者自行根据金手指尺寸定制连接器，直接选用这款标准件就能完成板卡连接部分的设计，缩短项目的开发周期。
