E32-868T30D LoRa无线射频收发模块结构

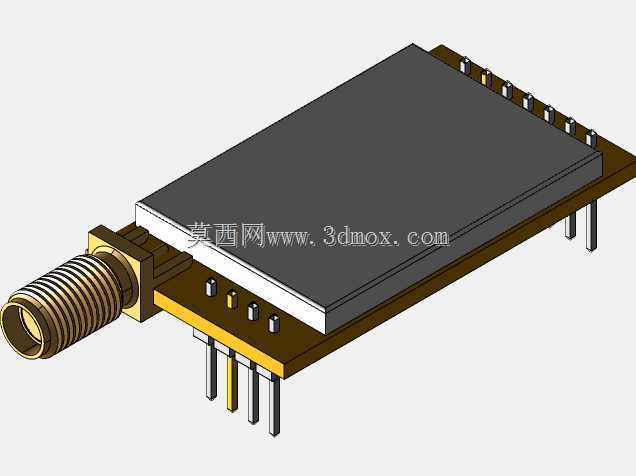

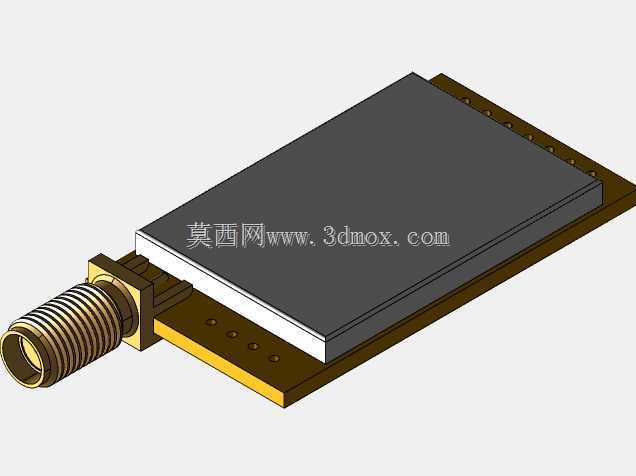

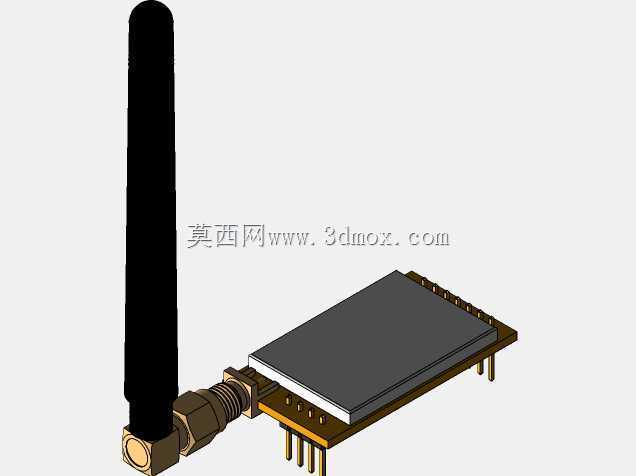

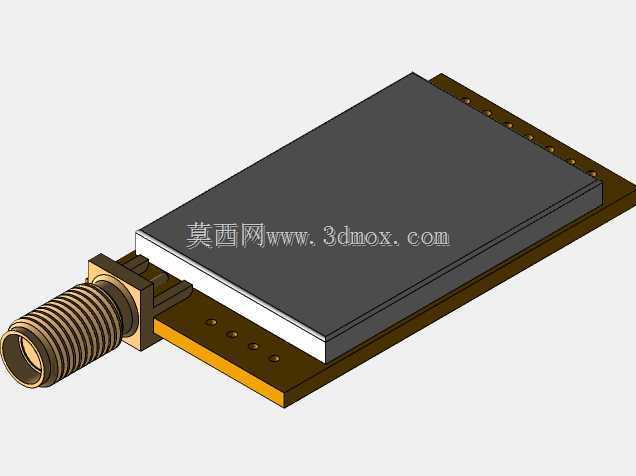

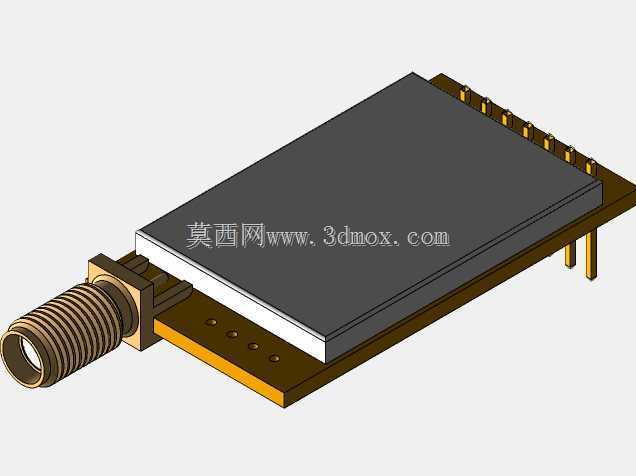

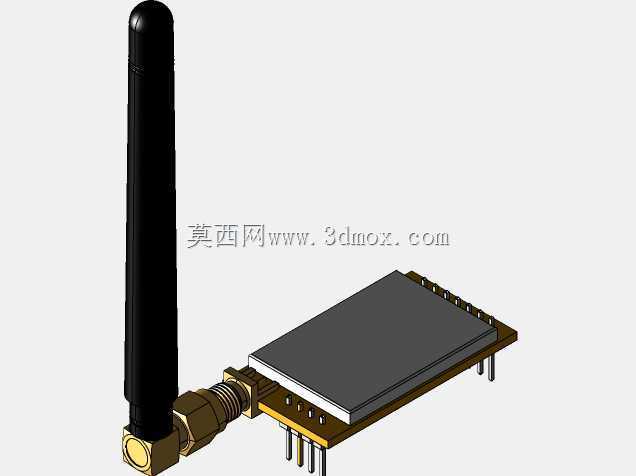

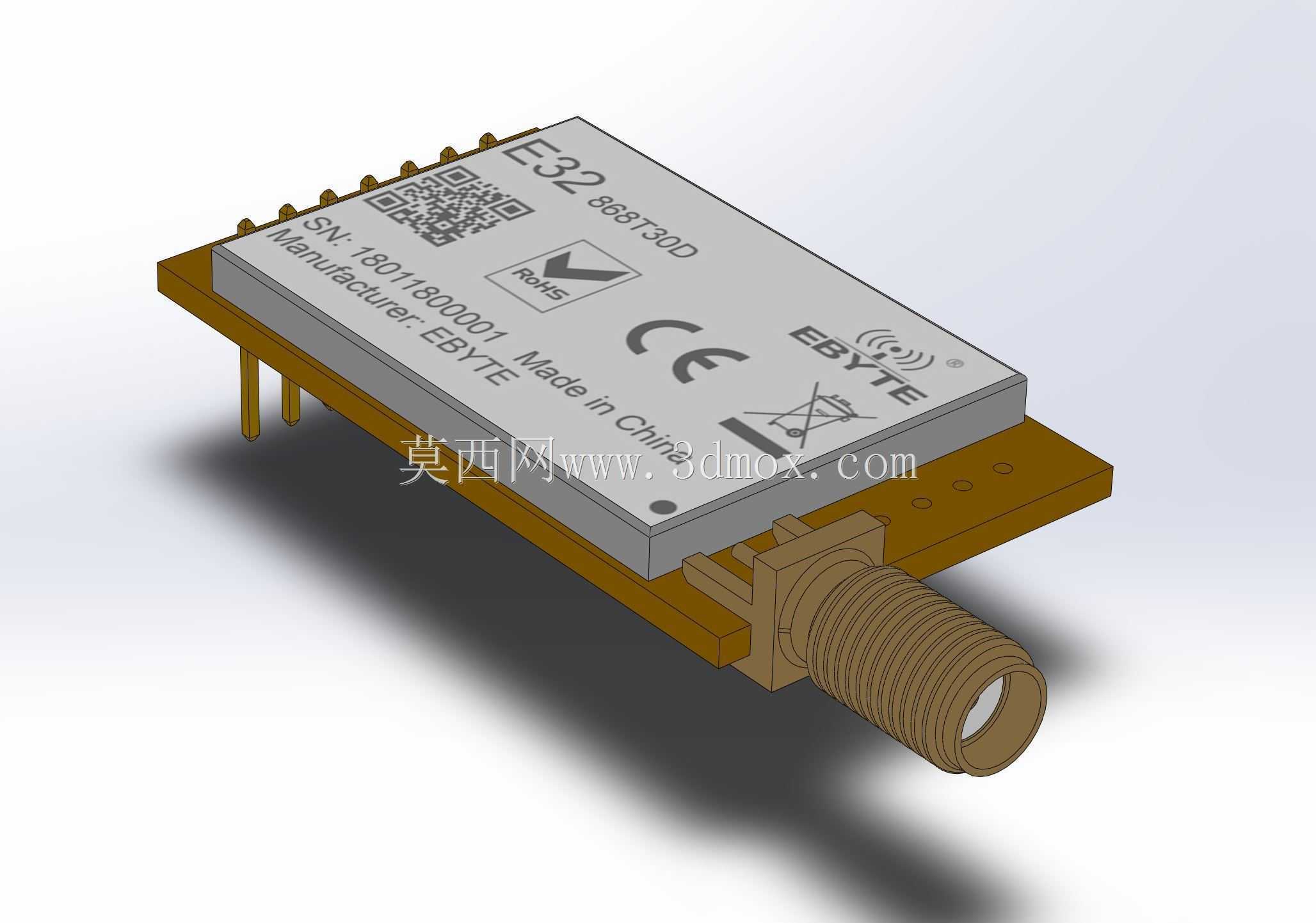

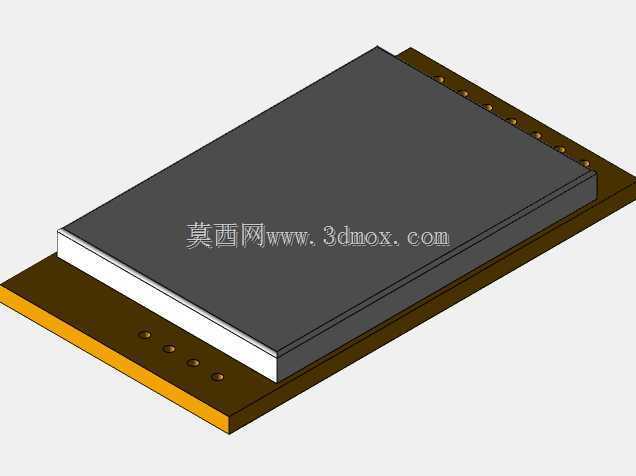

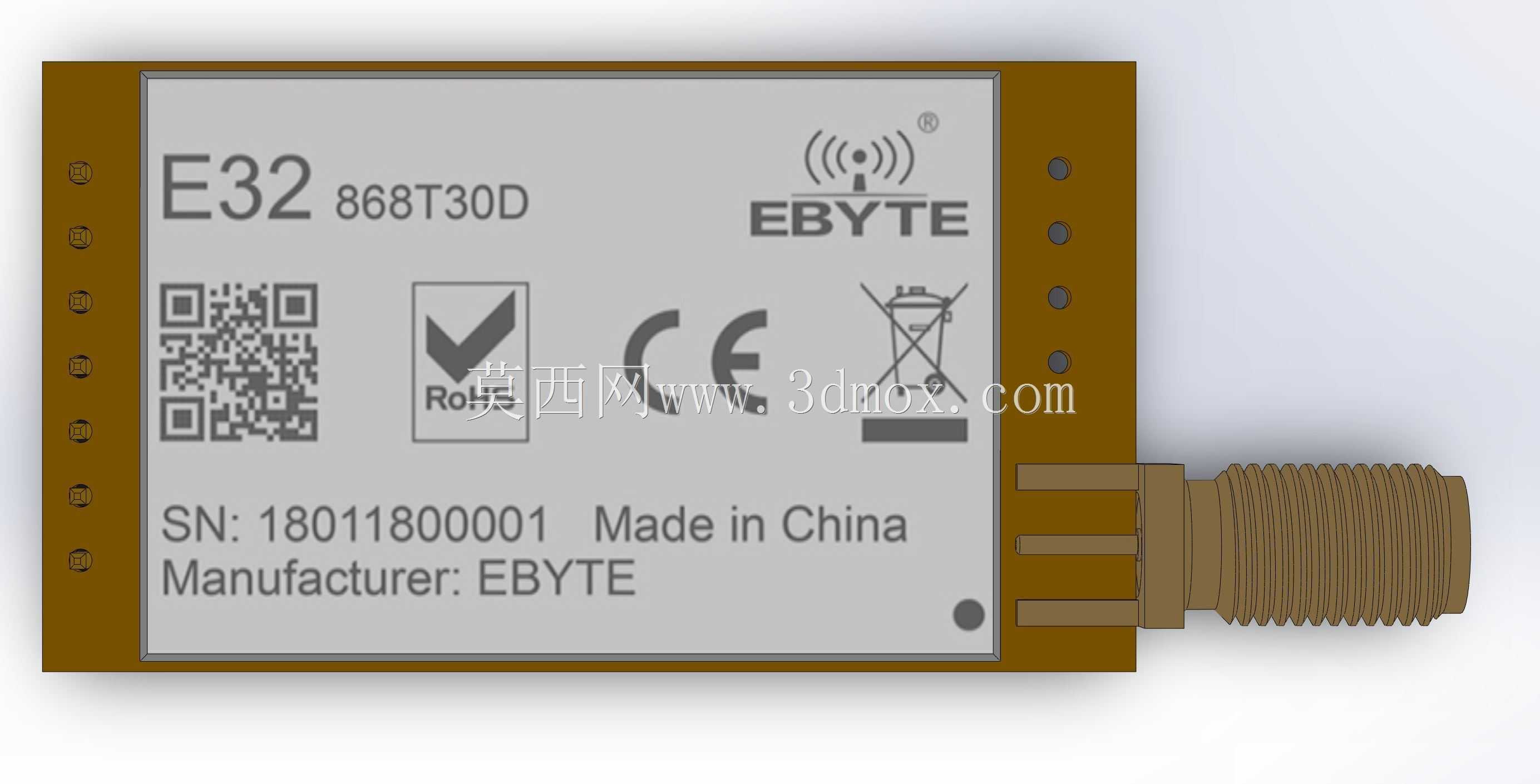

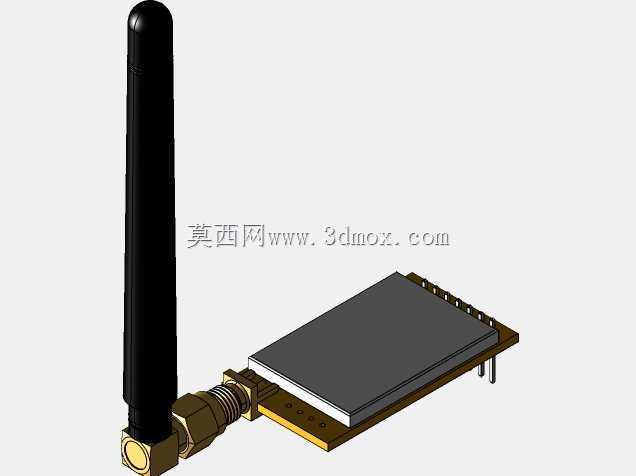

　　在工业无线传感网络搭建、智能厂区数据采集、户外物联网终端部署这类场景里，远距离低功耗的无线收发模块是整套系统的核心通信节点，本次梳理的这款LoRa射频收发模组，就是针对这类长距离、低速率、抗干扰要求高的通信场景设计的硬件单元。从结构设计层面看，模组采用标准的邮票孔半孔工艺PCB板基，板体边缘预留的半金属化焊盘可直接适配SMT贴片加工流程，也能配合排针实现插装式固定，两种安装方式兼容不同集成度的终端设备需求，板体一侧集成的SMA-K外螺内孔射频接头，可直接匹配常规SMA接口胶棒天线、吸盘天线或是馈线延长的外置天线，不需要额外转接结构，降低终端集成时的结构适配成本。

　　从功能边界来看，这款模组工作在868MHz免授权ISM频段，内置成熟的射频收发芯片方案，发射功率达到1W级别，空旷环境下的通信距离可覆盖数公里范围，接收端的高灵敏度设计能在弱信号场景下保持稳定的数据解析，模组自带UART串行通信接口，可直接对接各类单片机、嵌入式主控单元的串口引脚，不需要额外编写复杂的射频驱动协议，只需要通过简单的串口指令就能完成参数配置、数据收发操作，大幅降低终端设备的开发周期。在硬件设计思路上，射频链路部分做了独立的铺地隔离，数字电路与射频电路的供电回路做了磁珠隔离处理，避免数字电路的高频噪声串入射频链路影响通信性能，板载的屏蔽罩结构一方面可以阻挡外界电磁干扰对射频电路的影响，另一方面也能减少模组自身的射频辐射对外围其他数字电路的干扰，满足工业场景下复杂电磁环境的使用要求。

　　从安装尺寸边界来看，模组整体板体为矩形结构，长宽尺寸控制在常规小体积通信模组的通用规格范围内，板体厚度与常规PCB板厚一致，SMA接头突出板体边缘的长度经过核算，在终端外壳开孔时只需要预留对应直径的圆孔即可完成接头的外露固定，不需要额外设计复杂的固定结构，板体上预留的两个定位安装孔，可配合铜柱或是螺丝实现模组在设备壳体内部的硬固定，避免设备在震动场景下出现模组移位、天线接口松动的问题。在实际选型集成过程中，结构设计人员需要注意天线接口周边的净空要求，SMA接头周边不要布置金属结构件，避免金属遮挡影响天线的辐射效率，模组供电回路的走线宽度需要满足1W发射状态下的峰值电流要求，避免供电压降导致模组发射功率不足，同时在模组的串口通信引脚处预留ESD防护器件的焊盘位置，提升户外使用场景下的静电防护能力。

　　这款模组的结构设计充分考虑了工业场景下的集成便利性，不管是做嵌入式集成到各类传感终端里，还是作为独立的通信转接模块使用，都能通过简单的结构适配完成安装，射频部分的匹配电路经过调试校准，不需要用户自行调整射频参数，只需要按照硬件设计手册完成外围电路连接和结构固定，就能实现稳定的远距离无线数据传输，适合用在智能电表数据采集、厂区设备状态监控、户外农业传感网络、智慧水利监测点位这类需要低功耗长距离通信的场景中，相比传统的蓝牙、WiFi类短距离通信模组，它的通信距离更远、穿透绕射能力更强，相比公网蜂窝通信模组，它不需要依赖运营商网络，部署更灵活，使用成本更低，在局域物联网部署场景里有很高的适配性。
