三杯式户外环境监测风速传感装置

　　这款三杯式风速传感装置，核心适配户外气象站、工地扬尘监测点、光伏电站运维监测、农业小气候观测点这类需要长期采集实时风速数据的场景，区别于传统一体式压铸风速计，整体结构采用分体可拆设计，所有外露结构件均可通过3D打印加工制作，适配PLA耗材的打印特性，安装维护时无需整体更换设备，仅替换磨损的风杯或者转动基座即可，大幅降低户外长期部署的运维成本。

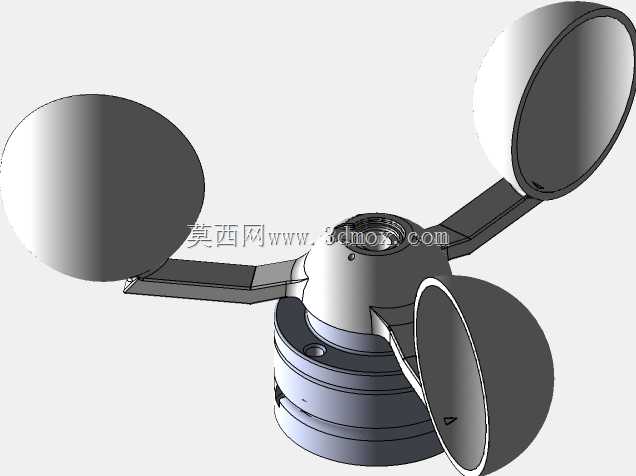

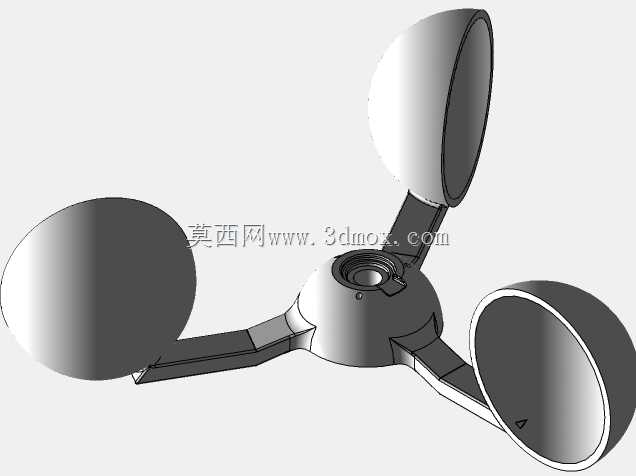

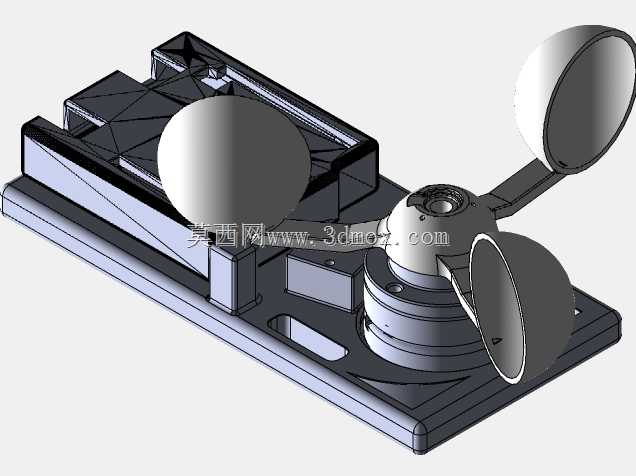

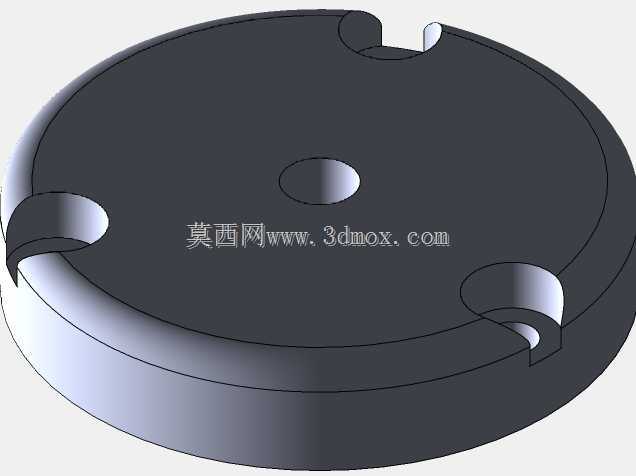

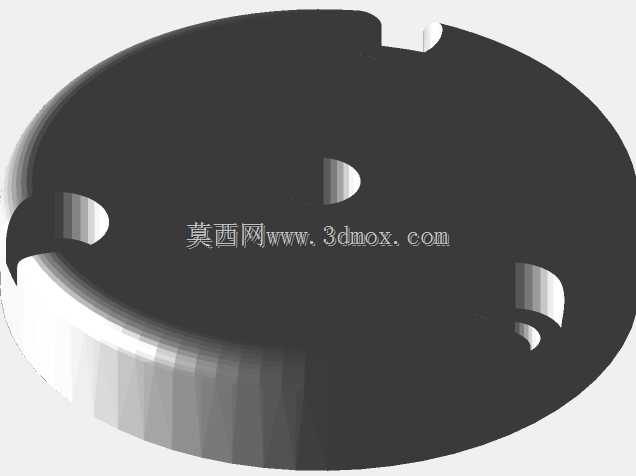

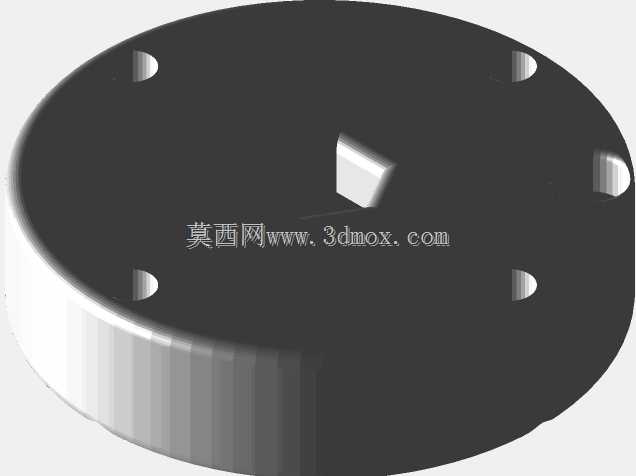

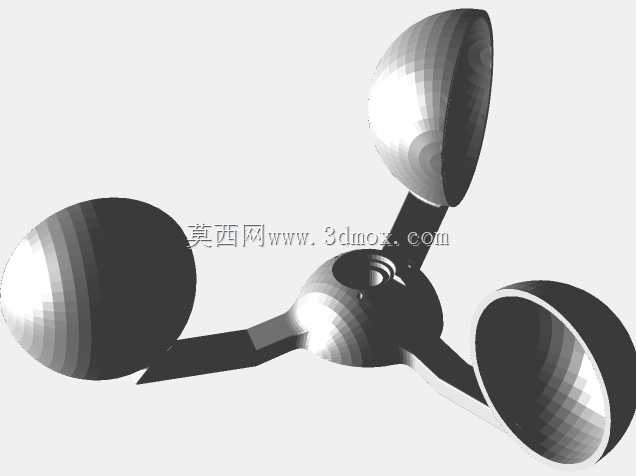

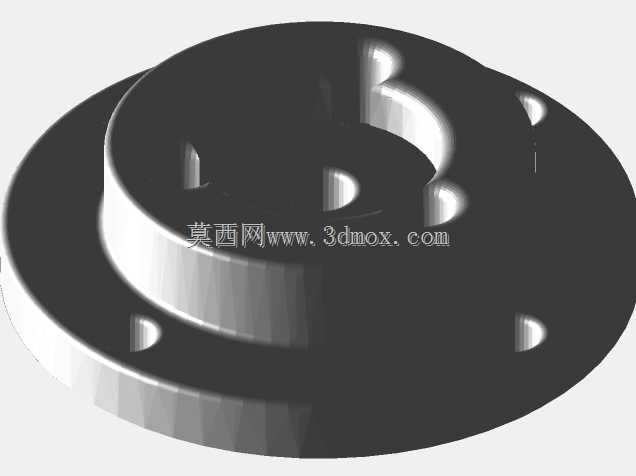

　　从实际使用逻辑出发，风杯组件采用三个互成120度夹角的半球形空心杯结构，半球的凹面朝向统一沿旋转切线方向布置，这种结构的启动风速阈值极低，即使是0.3m/s左右的微风也能带动组件转动，不会出现低风速下数据丢包的问题；风杯与中心转动座之间采用扁位加卡扣的连接方式，替代传统的螺丝锁紧，安装时无需额外工具，对准卡槽推入即可完成固定，长期户外使用也不会因为螺丝锈蚀导致风杯无法拆卸。中心基座部分做了分层台阶设计，下层直径72mm的圆柱段作为安装定位基准，安装时可直接嵌入标准气象监测杆的顶部安装座，预留的4个M3安装孔位沿圆周均匀分布，适配市面上绝大多数通用气象支架的安装孔距，无需额外打孔改孔；基座内部预留了直径20mm的中空走线腔，霍尔效应传感器的信号线可直接从腔体内部穿到下方的控制仓，避免线缆外露被紫外线老化或者被鸟类啄损。

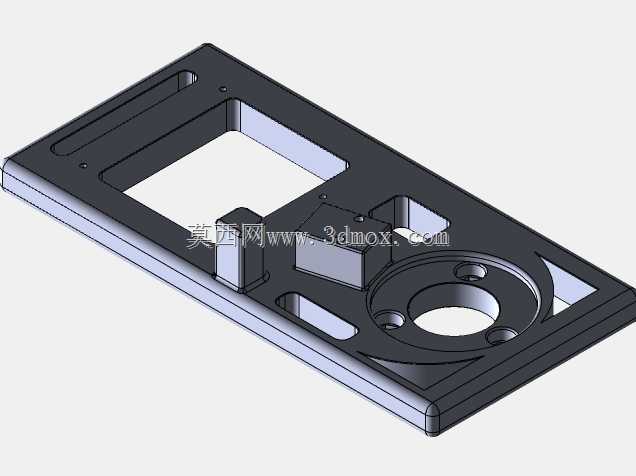

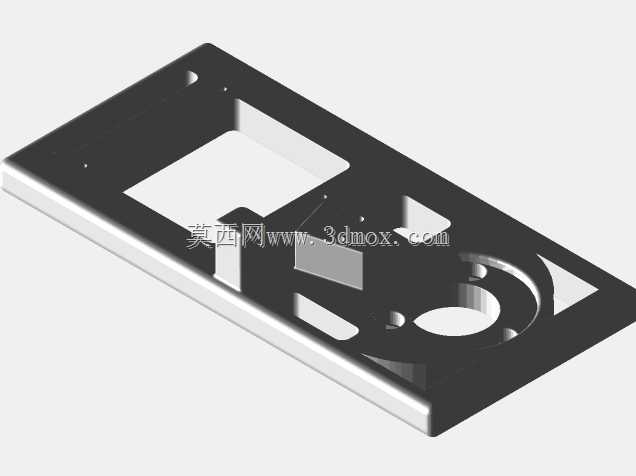

　　转动结构的设计上，中心转轴与基座之间采用标准深沟球轴承作为转动支撑，配合上下双轴承的布置方式，可抵消风杯转动时产生的径向窜动，即使在12级强风的工况下，转动组件也不会出现偏心晃动，保证转速输出的线性度稳定；霍尔效应传感器安装在基座内部靠近转轴磁钢的位置，转轴转动时磁钢每经过一次霍尔元件就会输出一个脉冲信号，后端搭配Arduino Uno控制板即可通过脉冲频率换算出实时风速，信号输出逻辑简单，无需额外的信号调理电路，开发者可直接接入现有环境监测系统，减少二次开发的工作量。

　　外形设计上，风杯的旋转直径控制在180mm，整体高度从安装基准面到风杯顶端为145mm，安装时不会因为体积过大遮挡周边的雨量、温度传感器，也不会因为转动惯量过大导致强风下结构过载；基座外壳做了15度的锥面过渡，雨水落在表面会顺着锥面自然流下，不会在基座表面积水渗入内部腔体，所有拼接缝处都预留了0.8mm的密封槽，安装时搭配O型密封圈即可达到IP65的防护等级，适配户外雨雪、沙尘的复杂使用环境。

　　从建模逻辑来看，所有零件的壁厚均控制在2mm，既保证3D打印时的结构强度，又不会因为壁厚过大导致打印件收缩变形；风杯的半球面做了0.5mm的圆角过渡，避免打印时出现应力集中导致的层间开裂，转动配合面的公差预留了0.2mm的间隙，即使PLA材料在高低温环境下出现轻微形变，也不会出现转轴卡滞的问题；整个装置没有复杂的曲面结构，所有特征均可通过普通FDM3D打印机完成制作，无需支撑结构即可打印出合格零件，个人开发者或者小型监测站点无需开模即可小批量制作使用。
