HC-SR04超声波配套双孔安装墙座结构

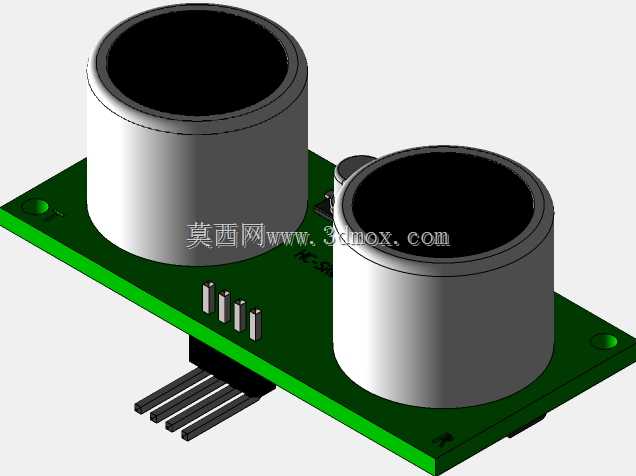

　　在嵌入式传感检测设备的结构搭建环节，传感器的安装固定结构往往是容易被忽略但直接影响检测精度的细节，这款适配HC-SR04超声波模块的墙式安装座，就是针对近距离测距场景下的模块固定需求设计的结构件。从实际应用场景来看，这类结构常出现在小型AGV避障单元、桌面级测距装置、智能仓储货位检测模组、开源硬件创客项目里，用来给HC-SR04超声波模块提供稳定的安装基准，避免模块在设备运行过程中出现晃动、偏移，导致超声波发射接收角度出现偏差，最终影响测距数据的准确性。

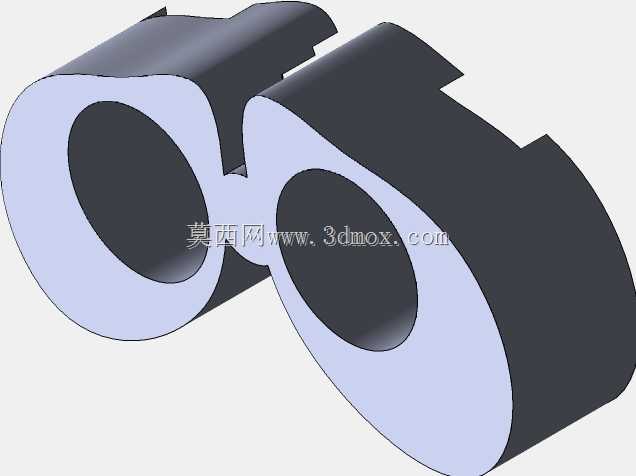

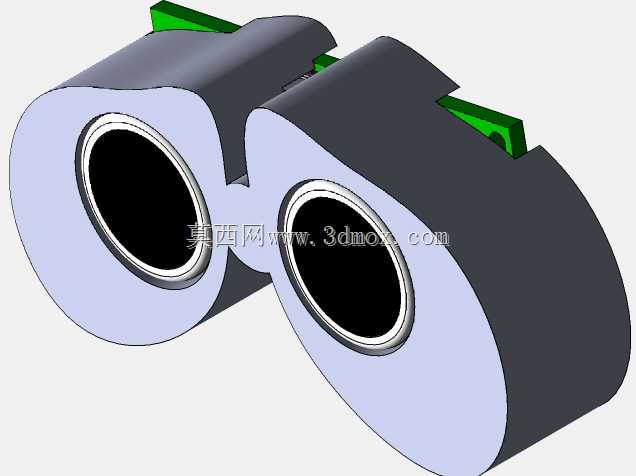

　　从功能特性上看，这个安装座采用连体双孔的结构设计，两个开孔分别对应超声波模块的发射探头与接收探头的安装位置，开孔的内径尺寸刚好匹配探头的圆柱外径，安装时探头可以直接嵌入孔位，不需要额外的粘接或者复杂紧固件，依靠孔壁与探头外壁的过盈配合就能实现初步固定，部分工况下也可以在孔位侧壁点少量厌氧胶做永久固定。连体的基座部分将两个探头的相对位置完全固定，保证两个探头的中心距与HC-SR04模块本身的探头间距完全一致，不会因为安装过程中的外力导致探头错位，从结构上保障了超声波发射角与接收角的匹配度。基座外侧的挡边结构高出探头安装平面一定距离，一方面可以在安装时起到限位作用，避免探头过度嵌入导致模块电路板与基座产生硬接触压损元件，另一方面也能在探头周围形成一定的遮挡，减少侧面杂波对超声波信号的干扰，提升低反射率物体检测时的信号稳定性。

　　设计思路上，这款结构没有采用常见的单孔分体式安装座，而是选择连体式结构，核心考量是减少安装时的对位工作量——分体式安装需要分别固定两个探头座，还要反复调整两个座的间距、同轴度、平面度，安装效率低且容易出现装配误差，连体结构一次安装就能完成两个探头的定位，装配公差可以在结构设计阶段就通过建模尺寸锁定，大幅降低现场装配的精度要求。基座的背面设计成平面结构，可以直接贴合在墙面、设备壳体内壁、支架立板等平整安装面上，安装面没有多余的凸台或者加强筋，保证贴合时的接触面积足够大，粘贴或者螺丝固定时都能获得足够的连接强度。结构的壁厚做了均匀化处理，所有转角位置都做了圆角过渡，既避免了注塑加工时出现壁厚不均导致的缩痕、缺料问题，也减少了3D打印制作时的支撑用量，不管是开模批量生产还是小批量FDM打印制作都能适配。

　　从安装边界尺寸来看，两个安装孔的中心距严格匹配HC-SR04模块的标准探头间距，孔的深度刚好覆盖探头圆柱段的全部长度，不会让探头前端突出基座平面过多，也不会遮挡探头的发射接收面。基座整体的外轮廓宽度、高度尺寸控制在刚好容纳两个孔位加侧边挡边的范围，不会占用过多的安装空间，在狭小的设备腔体内部也能顺利布置。安装固定的方式可以根据实际工况选择：如果是临时调试场景，可以用双面泡棉胶将基座背面直接粘贴在安装面上，拆装调整都很方便；如果是长期固定的工业场景，可以在基座两端的平面位置预留沉头孔位，用M2或者M3的自攻螺丝将基座锁固在安装板上，连接强度足以应对设备移动、轻微振动的工况。

　　在实际选型使用时需要注意，这个安装座的适配对象是标准尺寸的HC-SR04超声波模块，对于改版缩小尺寸的迷你款超声波模块，孔位尺寸会不匹配，需要调整开孔直径。另外基座的材质如果选择3D打印制作，建议选用PLA或者ABS材质，PLA材质打印精度高、成本低，适合室内常温场景使用；ABS材质韧性更好，适合有一定温度波动或者轻微冲击的工况。如果是户外使用场景，建议选用ASA材质或者采用注塑PP材质，提升耐候性，避免长期光照老化导致结构脆裂。安装时要保证基座的安装平面与超声波检测方向垂直，否则会导致超声波发射方向偏移，检测距离出现偏差，两个探头的连线方向要与检测面保持平行，才能获得最佳的检测范围。
