双轴联动镂空立方体机械结构设计

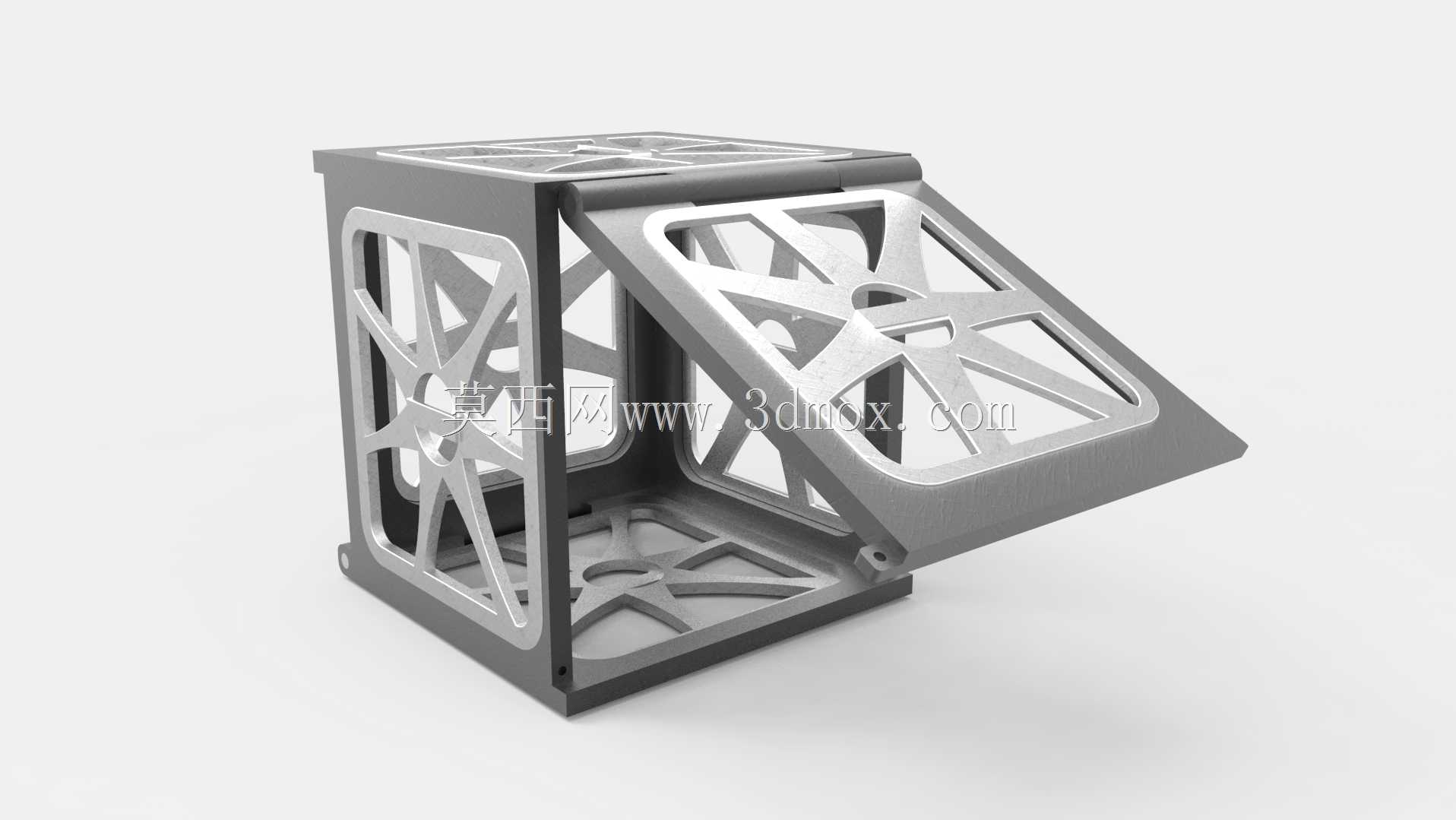

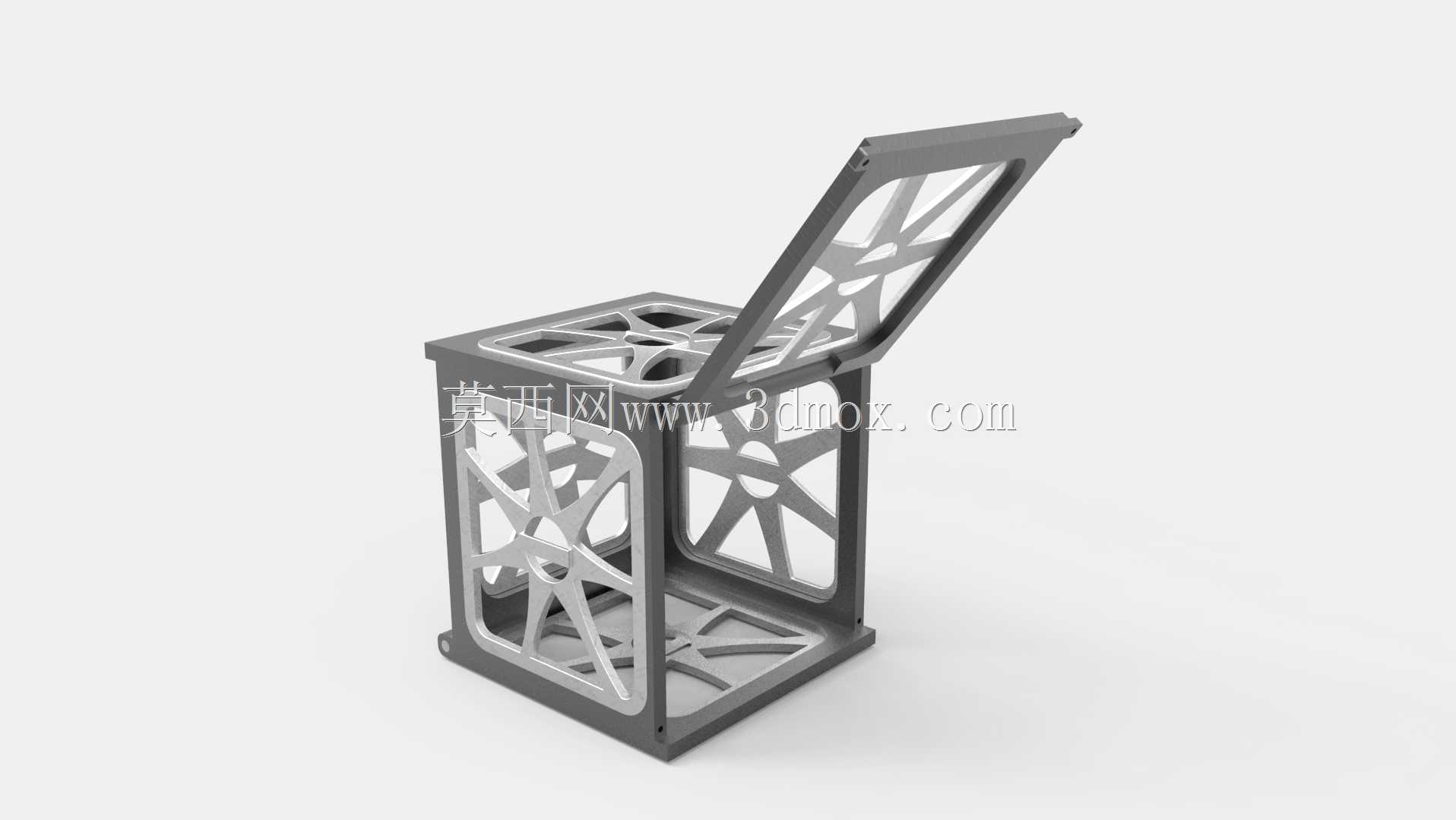

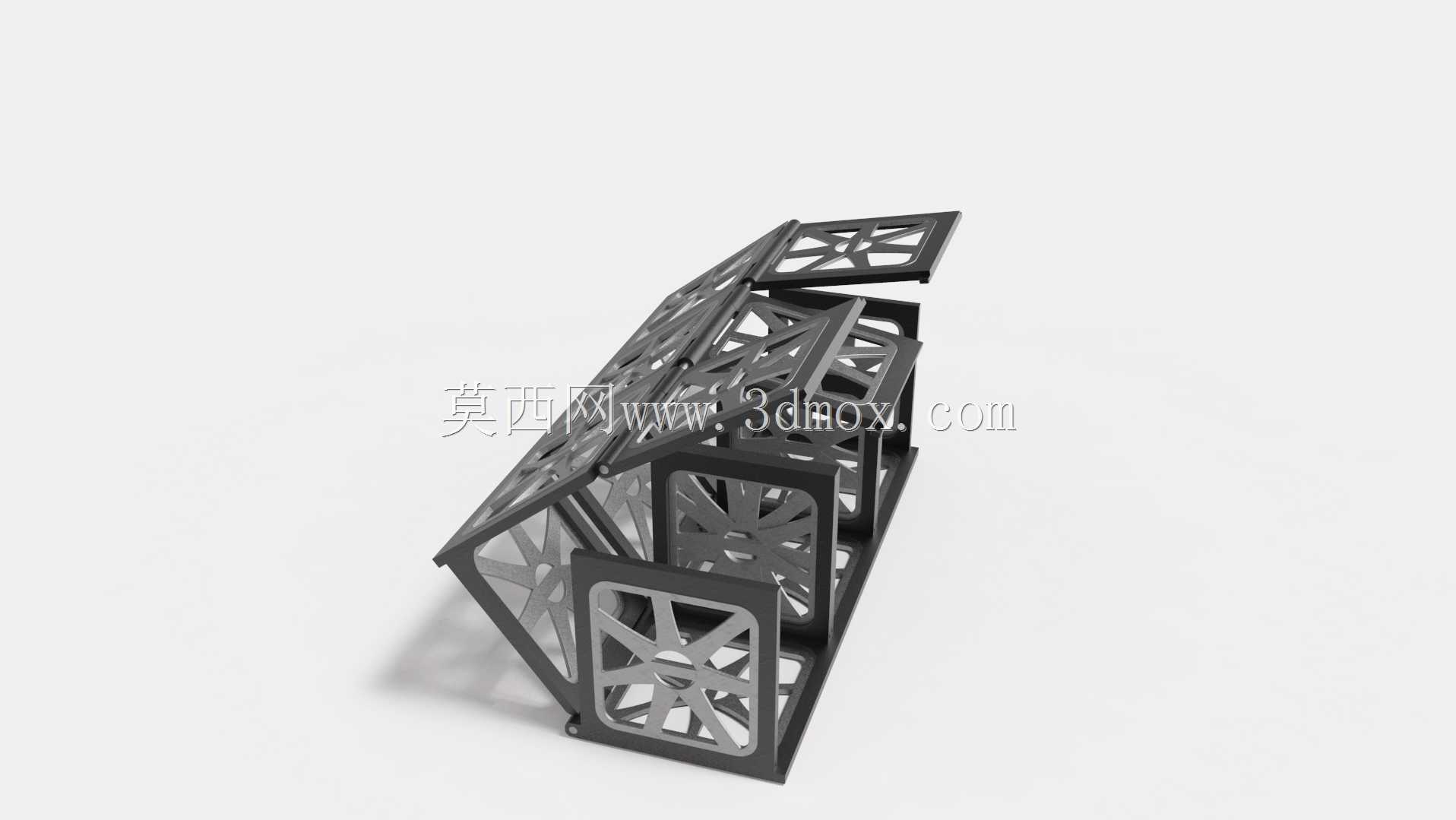

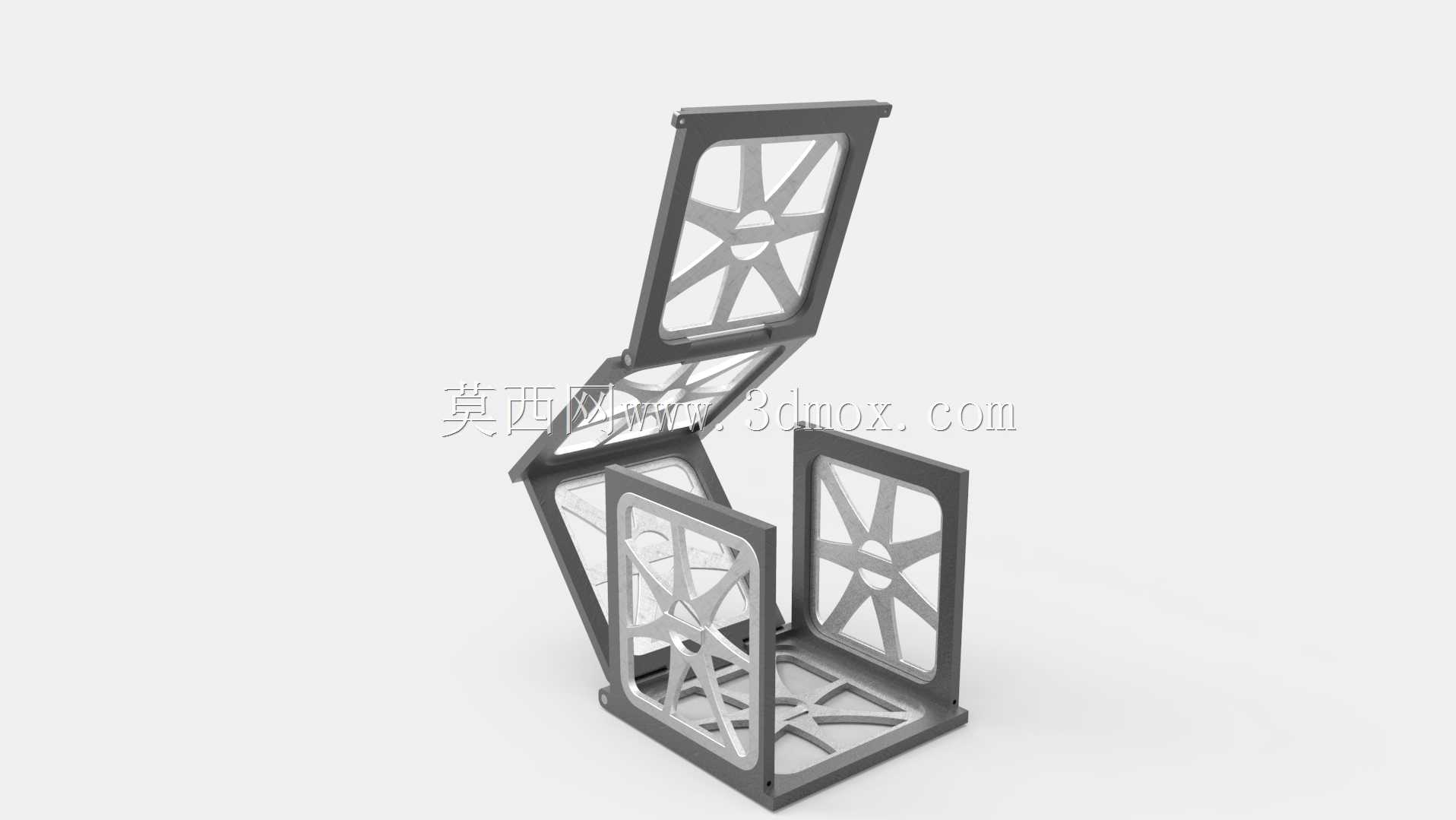

　　在非标自动化工位的物料暂存、小型精密设备的功能舱门设计场景中，这类双轴联动的镂空立方体结构有着非常明确的落地价值，它跳出了传统固定框体的设计思路，通过两组独立转轴的配合，实现了立方体相邻面的可控开合，同时全程保持各面板与主体框架的连接状态，不会出现构件分离脱落的问题，适配需要频繁开合操作、又要避免零散零件遗失的作业场景。从实际功能逻辑来看，第一组转轴负责驱动立方体其中一个立面的翻转动作，这个转轴的转动阻尼经过匹配设计，操作时只需要施加很小的外力就能完成面板的开启或闭合，不会出现卡滞或者松垮晃动的情况，当面板翻转到最大开启角度时，转轴自带的限位结构会自动锁止位置，不需要额外加装支撑构件，就能保持稳定的开启状态，

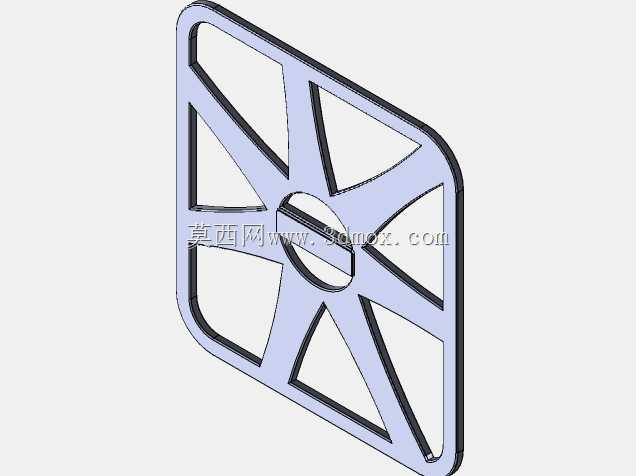

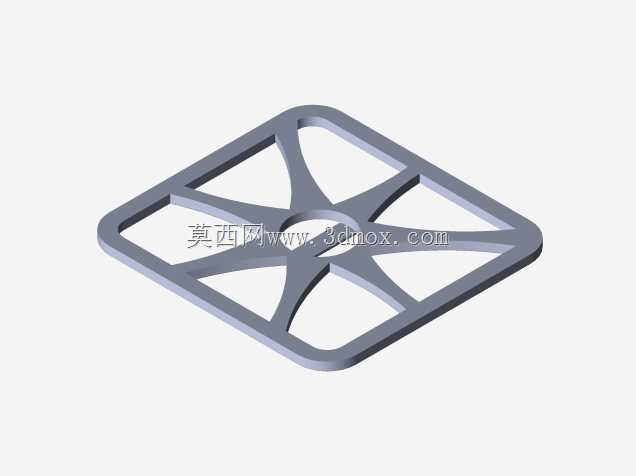

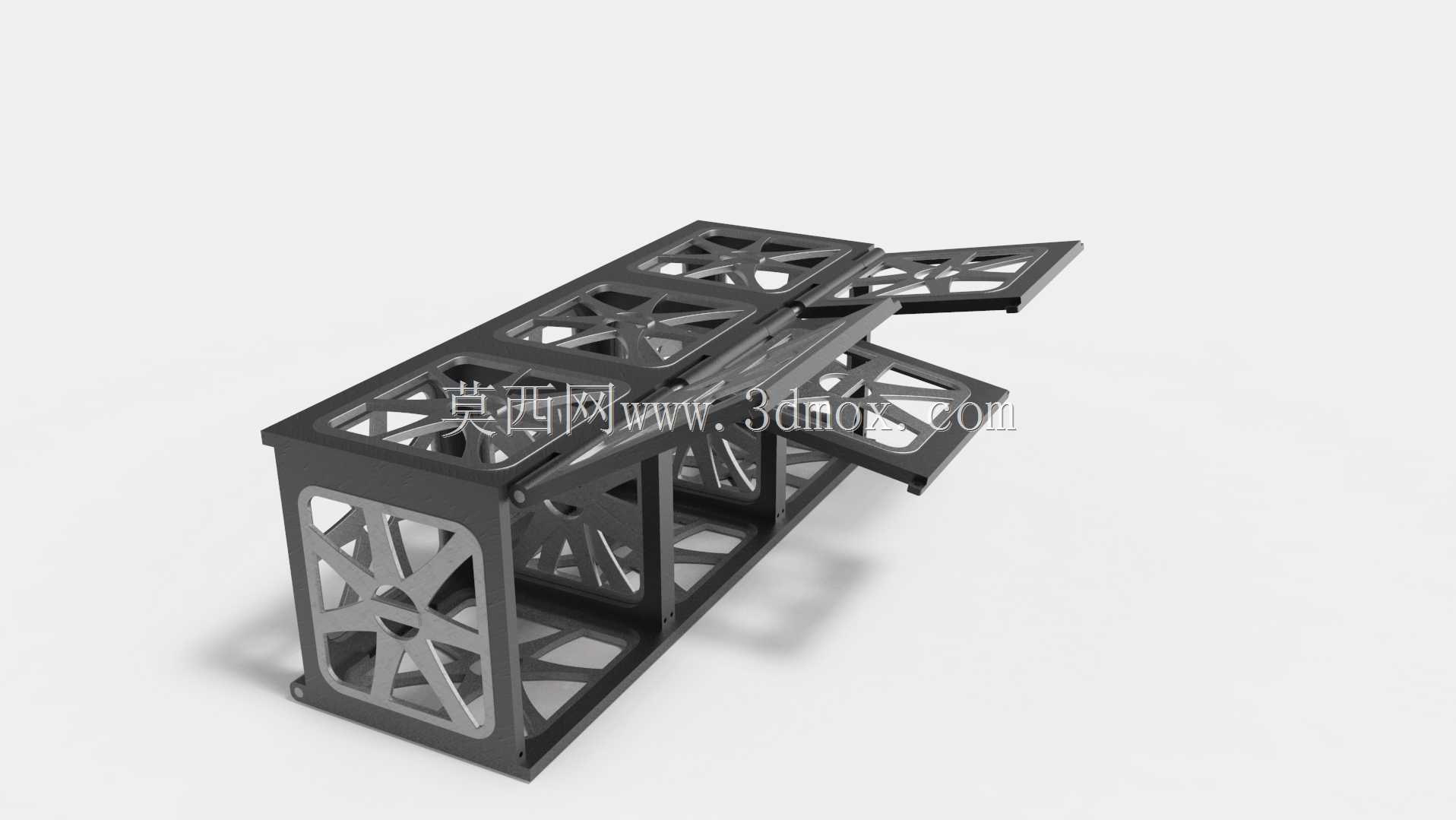

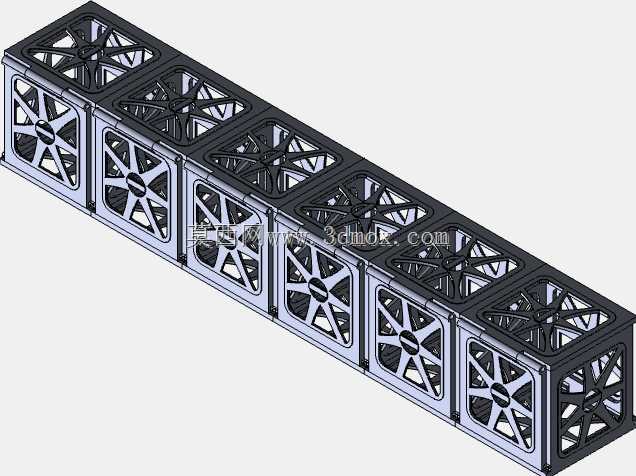

　　方便操作人员对立方体内部的空间进行操作，比如放置小型加工工件、收纳精密工装夹具、或是内置小型传感检测模块，都能获得充足的操作空间。第二组转轴的作用是驱动相邻的另一个立面动作，和第一组转轴的运动轨迹互不干涉，两个轴的转动范围经过空间校核，在各自的行程内不会出现构件碰撞的问题，当需要取放立方体内部靠内侧的物件时，可以同时开启两个立面，获得接近半开放的操作空间，而在闭合状态下，两个立面的拼接缝隙控制在极小的公差范围内，配合框架边缘的定位止口，能够实现很好的贴合度，避免内部存放的小件掉出，也能阻挡外部的粉尘碎屑进入内部空间。整个立方体的主体框架采用镂空式的筋板结构设计，不是完全封闭的实心板材，这种设计首先是大幅降低了整体结构的自重，

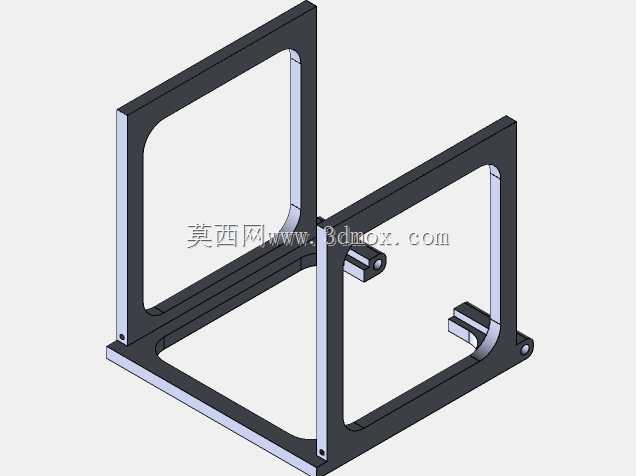

　　在需要频繁移动整个立方体工位模块的时候，单人就能完成搬运调整，不会因为结构过重增加操作负担；其次镂空的筋板结构并没有牺牲框架的整体刚性，筋板的走向按照受力路径进行排布，在框架的边角位置做了加厚的加强筋处理，即使承受一定的侧向挤压荷载，也不会出现框架变形的问题，同时镂空结构还能方便操作人员从外部直接观察内部的物件存放状态，不需要反复打开面板确认，在一些需要目视检查内部工件状态的工位上，这个特性能有效减少不必要的操作步骤，提升作业效率。从安装边界的尺寸设计来看，整个立方体的外形轮廓按照标准小型工位模块的尺寸进行适配，框架底部预留了通用的安装孔位，可以直接固定在标准铝型材工作台上，不需要额外制作转接安装板，

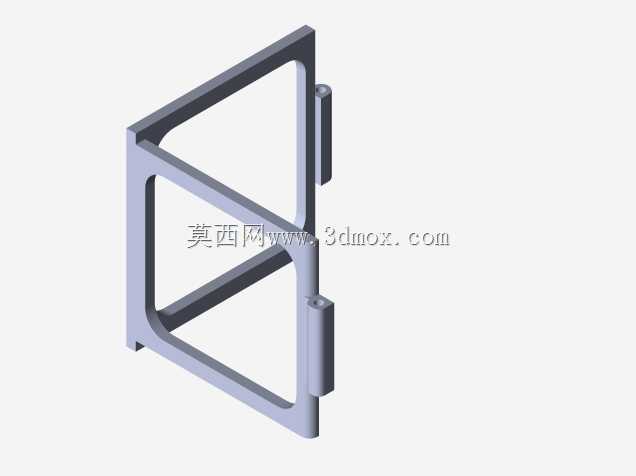

　　两个转轴的安装位置都做了沉孔处理，转轴的端部不会突出框架的外表面，避免在安装或者操作过程中剐蹭到周边的设备或者操作人员，所有活动面板的边缘都做了圆角倒钝处理，没有尖锐的毛刺棱角，操作开合的时候不会划伤手部。在设计思路上，这个结构没有采用复杂的齿轮或者连杆传动机构，完全依靠两组独立转轴的独立运动实现开合功能，结构非常简洁，后期维护的时候只需要定期给转轴位置加注少量润滑脂就能长期保持顺畅的动作，不需要频繁更换易损零件，维护成本极低。框架的镂空筋板采用等厚度的板材加工成型，加工工艺可以采用钣金折弯焊接或者型材拼接，不需要复杂的五轴加工设备，普通的机加工车间就能完成制作，加工成本可控，适合小批量定制生产。在实际的设备适配场景中，这种结构还可以根据使用需求调整内部的空间分隔，比如在框架内部加装分层隔板，用来分类存放不同规格的小型零件，或是在面板内侧加装缓冲垫，用来存放易磕碰的精密工件，两个转轴的阻尼力度也可以根据实际使用的面板重量进行匹配调整，如果后续需要加装更厚的面板，只需要更换对应阻尼规格的转轴即可，不需要改动整体的框架结构，具备很好的拓展适配性。在空间运动校核阶段，设计时已经充分考虑了两个面板同时开启时的运动包络空间，整个结构在最大开启状态下，外伸的构件不会超出底部安装面的投影范围太多，不会和周边相邻的工位设备产生空间干涉，在紧凑的生产线工位布局中也能顺利安装使用，不需要预留过大的操作空间。
