V型槽传动滑轮机械结构设计

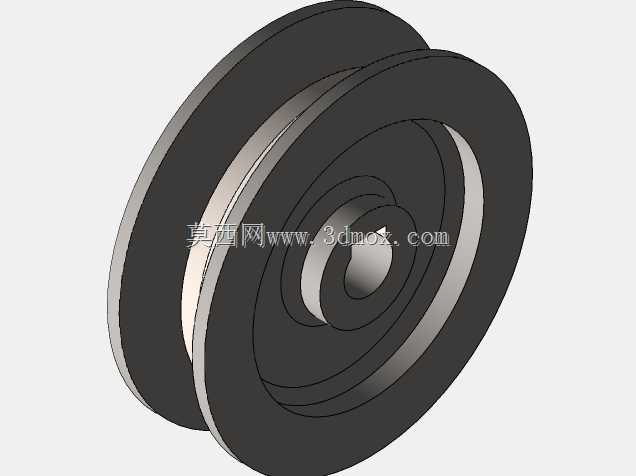

　　在各类带传动机械系统中，V型槽滑轮是承担动力传递、运动导向的核心基础零件，广泛应用于轻工输送设备、小型动力机具、自动化生产线张紧机构、农机传动单元等场景中，其结构合理性直接决定整套带传动系统的运行稳定性、噪音水平与易损件更换周期。这款V型滑轮的结构设计围绕V带的啮合特性展开，轮缘位置加工出与标准V带截面角度匹配的环形凹槽，槽壁的倾斜角度经过匹配计算，能够在V带张紧后形成足够的侧向抱紧摩擦力，避免传动过程中出现打滑、跳带问题，相比平带轮能够在同等张紧力下传递更大的扭矩，适配中小功率的动力传输需求。从结构细节来看，滑轮主体采用轮缘、辐板、轮毂一体化的结构设计，没有采用分体拼接的结构形式，既减少了装配环节的累积误差，

　　也能在高速转动时保持更好的动平衡性能，避免转动过程中出现额外的径向跳动。轮毂位置设计有标准的通孔结构，用于与支撑轴进行配合安装，孔位的尺寸公差按照基孔制配合要求设定，既能够保证与转轴的同轴度，也方便现场装配时的快速压装，不需要额外的修配工序。辐板部分采用了等厚度的环形板结构，在轮毂与轮缘之间做了平滑的圆弧过渡，没有出现直角突变的结构，能够有效降低转动过程中的应力集中问题，即使在频繁启停、负载波动的工况下，也不会在辐板与轮毂的连接位置出现疲劳裂纹。轮槽的加工精度是这类零件设计的核心控制点，这款模型在轮槽的槽底位置预留了合理的间隙，避免V带运行过程中与槽底发生硬摩擦，导致带体快速磨损；槽壁的表面粗糙度按照传动件的要求设定，

　　既不会因为过于粗糙加剧带体磨损，也不会因为过于光滑降低摩擦系数导致传动效率下降。在安装边界的设计上，这款滑轮的轴向尺寸经过优化，轮缘的外侧没有突出的多余结构，能够在紧凑的安装空间内完成布置，不需要为滑轮预留额外的轴向避让空间，适配多数小型传动箱的内部布局要求。径向尺寸的设计匹配对应规格V带的最小弯曲半径要求，避免带体在绕经滑轮时弯曲应力过大，提前出现疲劳断裂的问题。在实际应用场景中，这类V型滑轮既可以作为主动轮连接动力输出轴，也可以作为从动轮带动终端执行机构，还可以作为张紧轮布置在带传动的松边位置，通过调整自身位置来控制V带的张紧度，补偿带体长期运行后出现的蠕变伸长量。设计过程中充分考虑了不同工况的适配性，

　　整体结构没有复杂的异形曲面，无论是采用金属切削加工还是注塑成型工艺都能够快速实现量产，零件的加工工序简单，不需要特殊的定制刀具，普通的车削设备就能够完成全部的机加工工序，有效控制零件的制造成本。在结构验证环节，这款滑轮的质心与回转中心完全重合，在额定转速范围内运行时不会产生额外的离心振动，对支撑轴承的附加载荷极小，能够有效延长配套轴承的使用寿命。轮缘的两侧设计有高出槽面的挡边结构，即使设备运行过程中出现一定的轴向窜动，也能够避免V带从轮槽中脱出，提升设备运行的可靠性，减少日常运维过程中频繁调整带体位置的工作量。对于结构设计从业者而言，这款模型的参数化结构可以根据实际的传动功率、带型规格、安装轴径进行快速调整，不需要重新搭建整体拓扑结构，只需要修改对应位置的尺寸参数就能够衍生出适配不同工况的V型滑轮型号，大幅缩短同系列零件的设计周期。在选型适配过程中，需要注意核对轮槽的截面尺寸与所用V带的规格匹配，同时确认轮毂内孔的尺寸与安装轴的直径公差匹配，根据传动系统的中心距调整滑轮的安装位置，保证带体的包角满足传动效率要求，避免因为包角过小出现动力传递不足的问题。
