仿能量饮料易拉罐拉环结构创意摆件

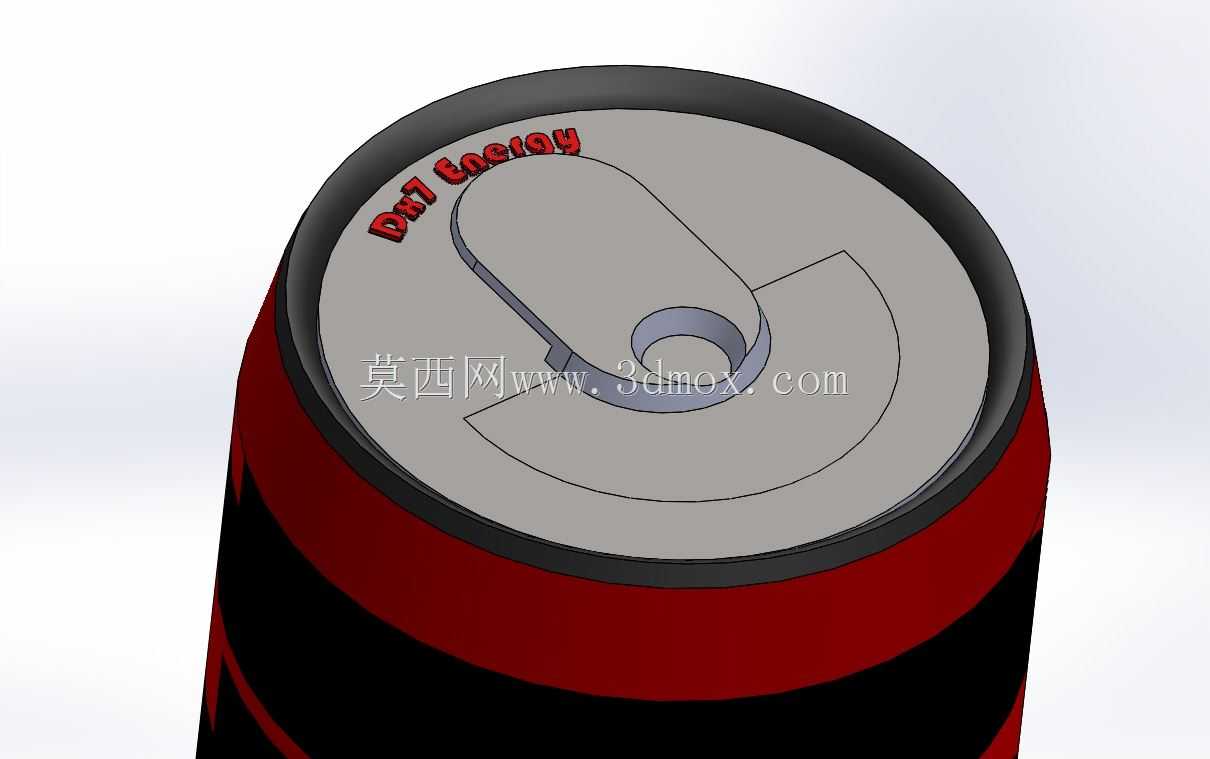

　　这款仿真能量饮料易拉罐造型的结构件，最初的设计出发点是做桌面解压把玩件的核心结构，在做结构拆解的时候，首先要还原真实易拉罐顶部的开合逻辑，同时要兼顾把玩时的结构强度，避免反复扳动拉环出现断裂变形。真实易拉罐的拉环是通过铆接点固定在罐盖刻痕区域，扳动时拉环的压头会下压刻痕处的金属片，让刻痕断裂形成饮用口，这个结构在做三维建模的时候，特意把铆接位置的配合间隙做了0.12mm的预留，既保证拉环可以绕铆接点顺畅转动，又不会出现松垮晃动的情况。

　　从应用场景来看，这个结构除了做桌面解压摆件的核心部件，也可以适配在文创周边的定制礼品上，比如品牌做线下活动的定制伴手礼，把品牌标识做在罐身和拉环表面，既还原了真实饮料罐的辨识度，又因为是硬质结构件可以长期留存，比普通的印刷周边质感更强。在做外形尺寸规划的时候，整体罐身直径参考常规能量饮料罐的66mm外径做等比例缩放，最终成品直径控制在50mm，高度80mm，刚好可以单手握持把玩，放在桌面也不会占用过多空间，安装边界上不需要额外的固定结构，底部做了1mm深度的平底沉台，直接放置在平整桌面就可以保持稳定，不会出现侧翻的情况。

　　设计过程中特意调整了拉环的扳动角度，真实易拉罐拉环扳动到最大位置大概是120度，这个结构把最大扳动角度限制在90度，避免扳动角度过大导致拉环和罐盖表面出现剐蹭掉漆，同时拉环的指圈位置做了R3的圆角过渡，扳动的时候手指不会有硌手的触感。罐盖部分的刻痕区域没有做真实的断裂结构，而是做了0.2mm深度的凹槽来模拟刻痕线条，既还原了视觉上的真实感，又保证整个罐盖是完整的平面，不会出现缝隙积灰的问题，日常打理的时候直接用软布擦拭就可以清洁表面。

　　罐身部分做了三段式的结构拆分，分别是罐盖、罐身主体、底部封盖，三个部件之间采用卡扣配合，卡扣的过盈量控制在0.1mm，组装的时候不需要额外粘接，直接按压就可以卡紧，后期如果要做内部的配重调整，比如放入金属配重块增加把玩的坠手感，也可以直接拆开底部封盖调整，不需要破坏整体结构。表面纹理处理上，罐身的红色区域做了细微的磨砂质感模拟真实易拉罐的金属漆面，罐盖部分做了亮面的金属质感处理，拉环表面的文字标识做了0.1mm的凸起，印刷或者做表面氧化处理的时候可以清晰呈现标识内容，不会因为把玩磨损快速消失。

　　在做结构强度校核的时候，拉环的铆接位置做了加厚处理，壁厚从常规的1.2mm增加到1.8mm，反复扳动测试超过500次也不会出现铆接位置开裂的情况，罐身主体的壁厚控制在1.5mm，既保证整体的结构刚性，握持的时候不会出现捏瘪变形的问题，又不会因为壁厚过大导致整体重量过重，影响把玩的手感。考虑到不同的加工适配性，整个结构没有做倒扣的特殊结构，不管是用3D打印做小批量定制，还是开模做注塑量产，都可以顺利脱模，不需要做特殊的滑块结构，能有效降低加工的成本。
