适配运动相机的3D打印可调安装支架

　　在户外极限运动记录、设备巡检影像采集、第一视角作业拍摄等场景中，运动相机的固定安装一直是影响拍摄稳定性与角度灵活性的核心问题。传统市售运动相机支架多为标准化注塑件，适配场景有限，遇到异形安装面、特殊拍摄机位时往往需要额外加装转接配件，不仅增加整体重量，还会带来连接松动的隐患。这款可3D打印制作的运动相机安装支架，正是针对这类非标安装需求设计的定制化固定结构，可适配GoPro、Osmo Action等主流接口规格的运动相机，无需依赖专用转接底座即可完成快速装夹。

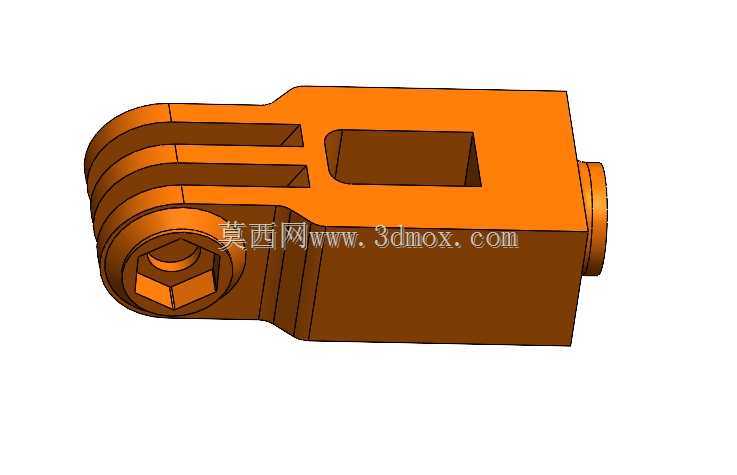

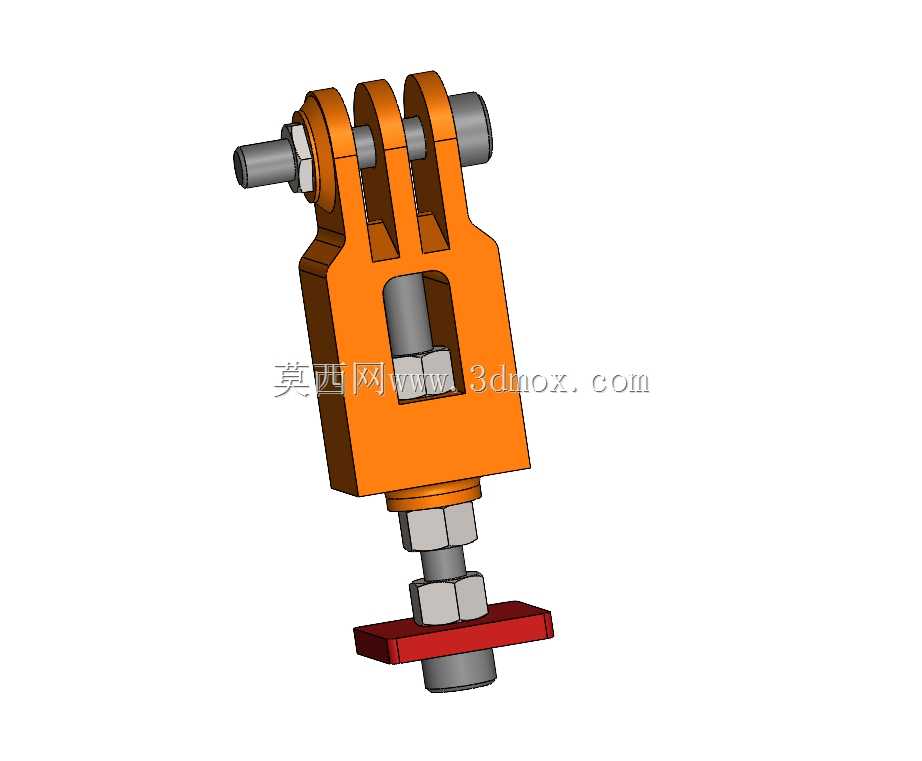

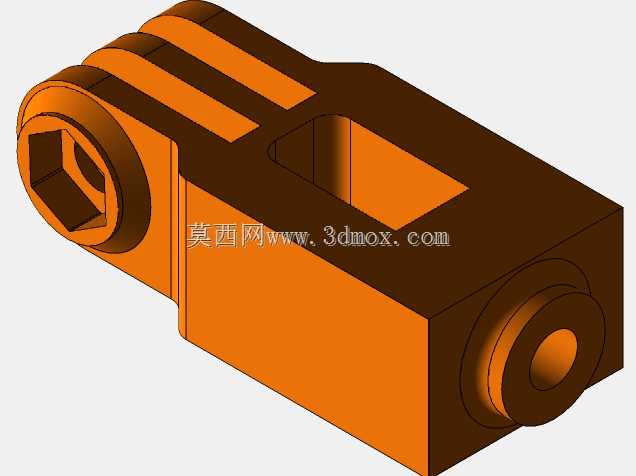

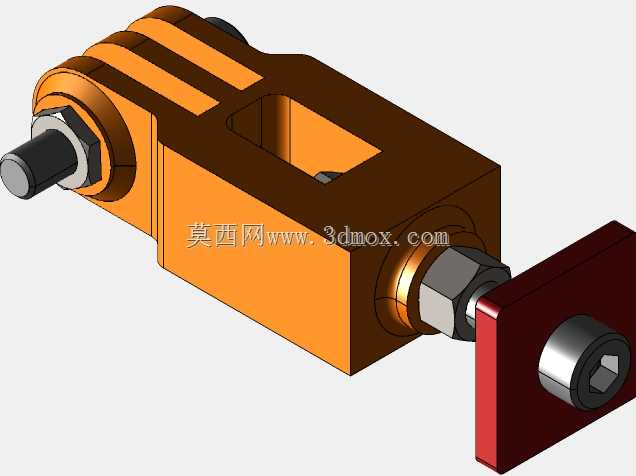

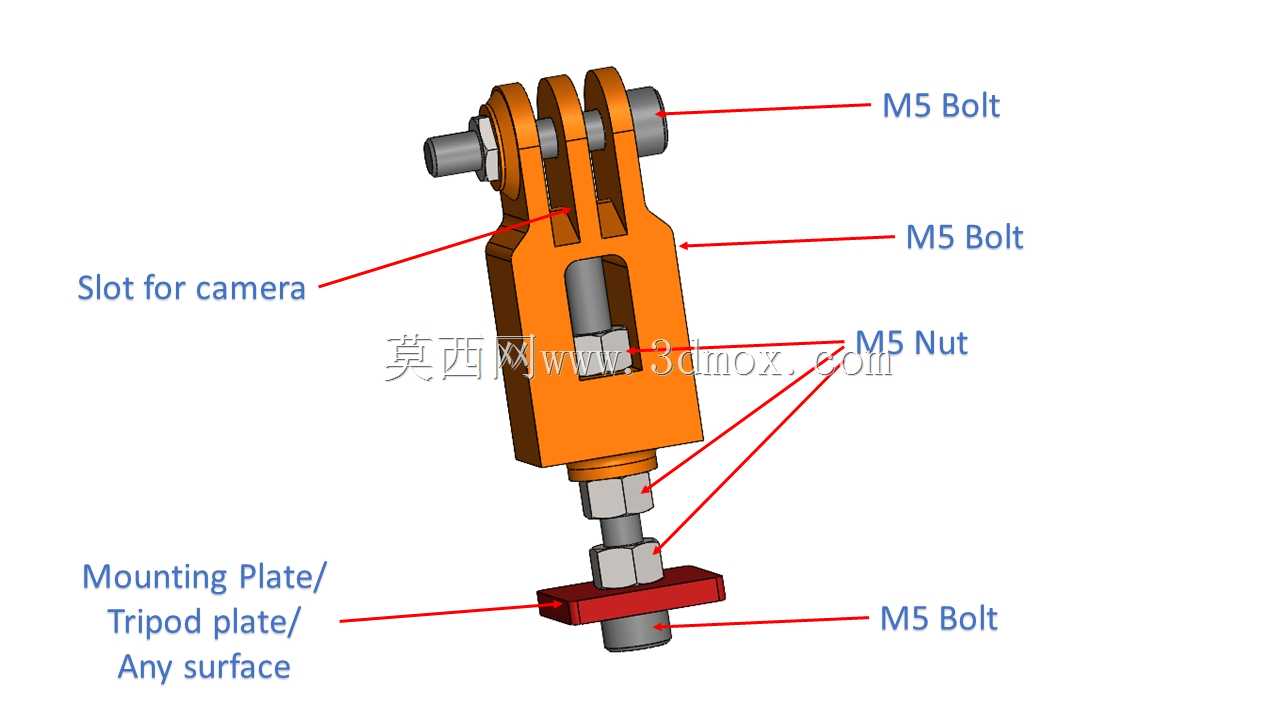

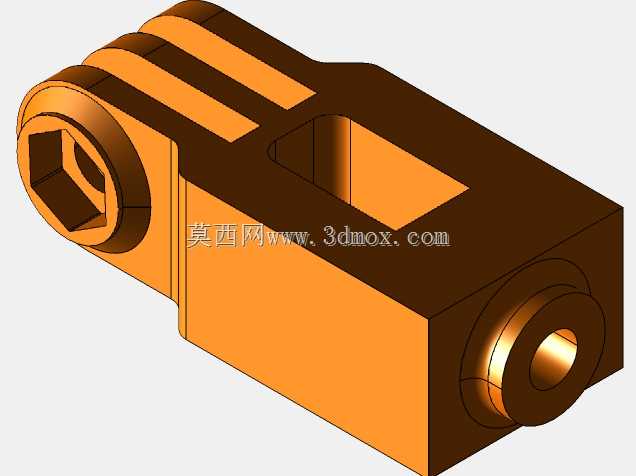

　　从结构设计逻辑来看，支架整体采用分体式组合结构，主体支撑部分采用开槽式夹装设计，槽位尺寸匹配运动相机的标准安装耳距，通过顶部的M5螺栓实现夹装松紧度的调节，既可以保证相机装夹后的稳固性，避免运动过程中出现相机移位、晃动的问题，又能预留一定的角度调整余量，方便使用者根据拍摄需求微调俯仰角度。支架中部设置有螺纹调节段，搭配M5螺母实现高度方向的伸缩锁止，可根据实际安装空间调整支架整体伸出长度，适配不同景深、不同遮挡情况的拍摄环境。底部的安装板结构做了扁平化处理，可直接贴合三脚架安装面、设备外壳平面、异形定制安装面等多种基底，通过贯穿的M5螺栓完成锁紧固定，安装板与主体支撑部分之间预留了旋转间隙，可实现水平方向360度的角度调整，满足多方位拍摄的机位需求。

　　从安装边界与尺寸适配角度考量，支架所有紧固件均采用标准M5规格，无需定制特殊规格螺丝螺母，使用者可直接采购标准五金件完成装配，降低制作与维护成本。主体结构的壁厚设计充分考虑3D打印工艺的成型特性，最小壁厚满足FDM打印的强度要求，无需添加额外支撑即可完成打印制作，打印完成后仅需简单去除毛边即可进行装配，无需二次机加工。夹装槽的内部尺寸预留了0.2mm的装配间隙，既可以保证相机安装时的顺畅度，又不会因间隙过大导致装夹松动。支架整体的受力路径经过优化，夹装部位的受力通过主体加强筋直接传递到底部安装板，避免应力集中导致的结构断裂，在常规运动场景的振动工况下可保持结构稳定性。

　　在实际使用场景中，这款支架既可以安装在三脚架上作为固定机位拍摄支架使用，也可以直接固定在骑行头盔、越野车辆车身、工业设备巡检点位等非平面安装位置，通过调整各连接部位的螺栓松紧，快速完成拍摄角度的校准。相比市售的标准化支架，这款3D打印支架的可定制性更强，使用者可根据自身的安装需求调整底部安装板的形状、主体的伸出长度，无需开模即可快速制作出适配特殊场景的固定结构，尤其适合小批量定制、特殊机位改造的使用需求。结构上没有多余的冗余设计，整体重量控制在较低水平，安装在运动设备上不会带来过多的额外负重，同时所有连接部位均采用螺纹锁止结构，可反复拆装调整，长期使用后若出现部件磨损，可单独重新打印损坏的部分进行替换，无需整体更换支架，降低使用成本。
