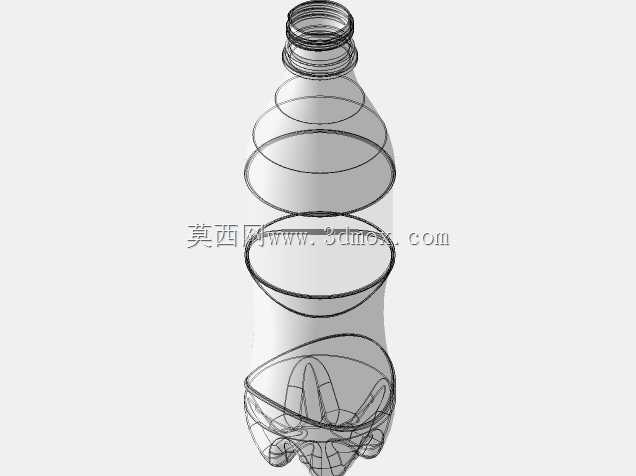

可口可乐聚酯包装瓶结构三维数模

　　日常快消饮品的包装结构设计中，聚酯材质的碳酸饮料瓶是应用极广的吹塑成型容器，这类瓶体的结构设计需要兼顾吹塑工艺可行性、碳酸饮品的内压承载能力、运输堆叠的抗形变性能、终端用户的握持手感与开启便利性，本次呈现的瓶体结构数模完全还原了主流500ml规格可乐瓶的全部结构细节，可直接用于包装结构验证、吹塑模具设计参考、快消品陈列场景搭建、工业设计教学演示等场景。从结构细节来看，瓶口部分采用标准的PCO1881碳酸饮料瓶口螺纹结构，螺纹导程、牙型高度、防盗环连接桥的尺寸都完全匹配量产封盖工艺要求，瓶口端面的密封面平面度控制在0.1mm以内，能够保证铝制防盗盖压合后的密封性能，避免碳酸饮品的二氧化碳泄漏，

　　瓶口下方的支撑环尺寸适配常规灌装线的卡瓶板输送定位，可直接兼容现有高速碳酸饮料灌装线的输送、旋盖、检测工位的定位要求，不需要额外调整工装参数。瓶身部分的结构设计充分考虑了碳酸饮料的内压承载需求，瓶身上下分布的多道环形加强筋并非简单的装饰结构，每道加强筋的圆弧半径、凹陷深度都经过力学验证，当瓶内充入4倍左右大气压的二氧化碳时，环形加强筋能够均匀分散内压产生的环向应力，避免瓶身出现无规则鼓胀变形，同时在运输堆叠过程中，加强筋结构能够提升瓶身的轴向承载能力，保证上层货物的压力能够沿瓶身周向均匀传递，不会出现瓶体失稳弯折的情况。瓶身中部的内凹曲面完全贴合人手握持的掌指弧度，曲面的凹陷深度适配成年用户单手握持的指腹贴合范围，

　　即使瓶身表面存在冷凝水，该曲面结构也能提升握持摩擦力，减少滑落风险。瓶底部分采用经典的花瓣式五爪底结构，每个爪瓣的圆弧过渡、中心凸点的高度都经过抗跌落验证，当满瓶饮品从1.2米高度自由跌落至硬质地面时，花瓣底的结构能够通过可控的微小形变吸收冲击能量，避免瓶底开裂导致内容物泄漏，同时五爪结构的支撑平面能够保证瓶体在水平放置时的稳定性，不会出现放置倾斜倾倒的问题。从建模逻辑来看，整个瓶体采用曲面建模方式构建，所有过渡面都保持G2连续，没有出现曲面褶皱、尖角等不符合吹塑工艺的结构，壁厚参数按照量产吹塑工艺的壁厚分布规律设置，瓶口部分壁厚最厚，达到1.2mm左右，保证螺纹部分的结构强度，瓶身中部壁厚控制在0.3mm左右，

　　在保证结构强度的前提下尽可能降低原料用量，瓶底部分壁厚在0.4mm左右，兼顾抗冲击性能与原料成本控制。该数模的外形尺寸完全匹配量产规格，整体高度约230mm，瓶身最大直径约66mm，可直接用于吹塑模具的模腔设计参考，也可导入灌装线仿真软件中进行输送、旋盖、贴标等工位的干涉验证，还可用于快消品包装的结构创新设计参考，通过调整加强筋分布、瓶身曲面弧度来衍生不同容量、不同造型的饮品包装结构。在实际工程应用中，这类瓶体数模还可用于跌落仿真、内压承载仿真的前处理模型，帮助结构工程师在开模前就验证瓶体结构的力学性能，减少试模次数，缩短包装开发周期，也可用于职业院校的工业设计、模具设计专业的教学案例，帮助学生理解吹塑容器的结构设计逻辑与工艺约束条件。
