小型四旋翼航拍巡检无人机结构设计

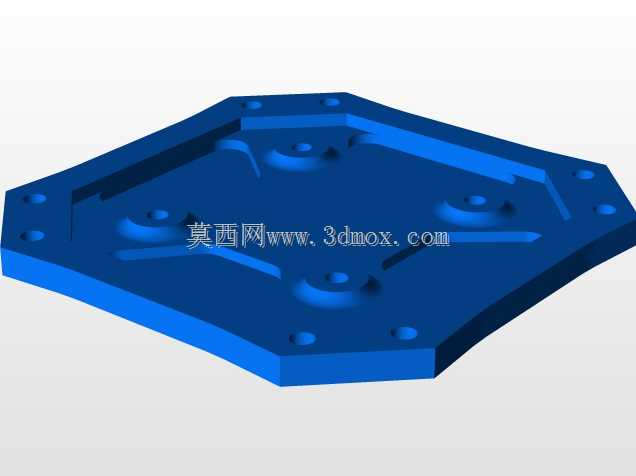

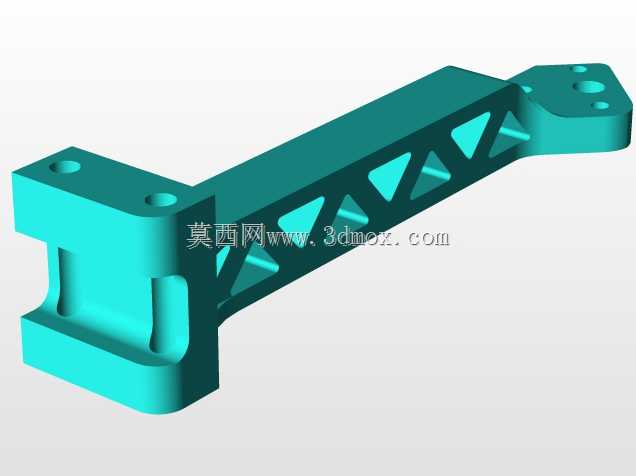

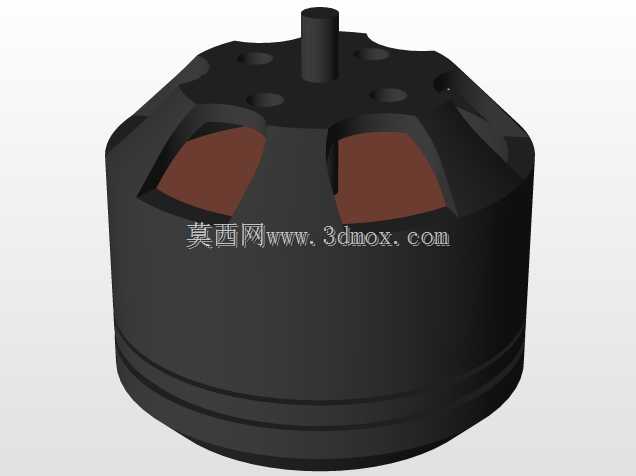

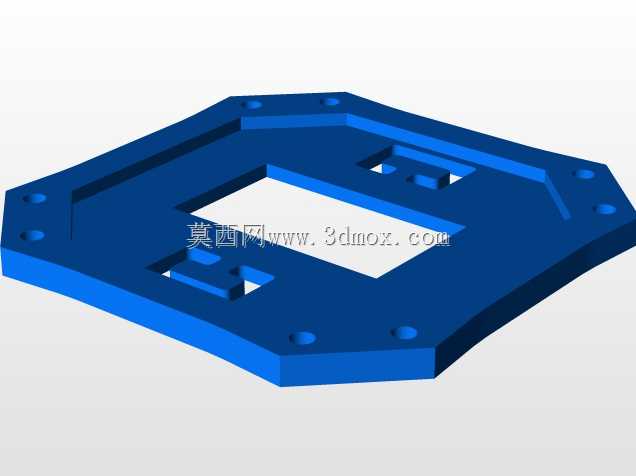

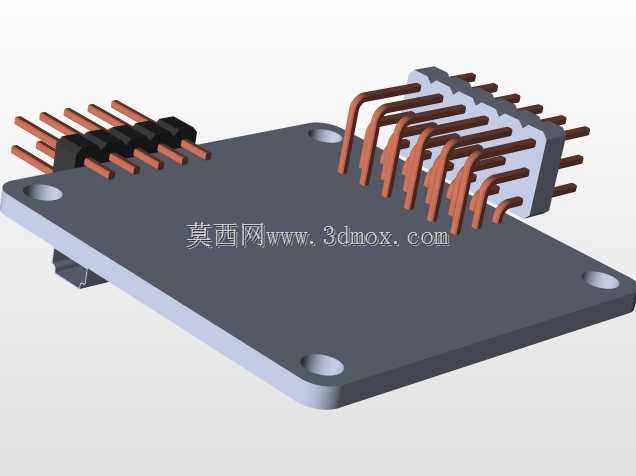

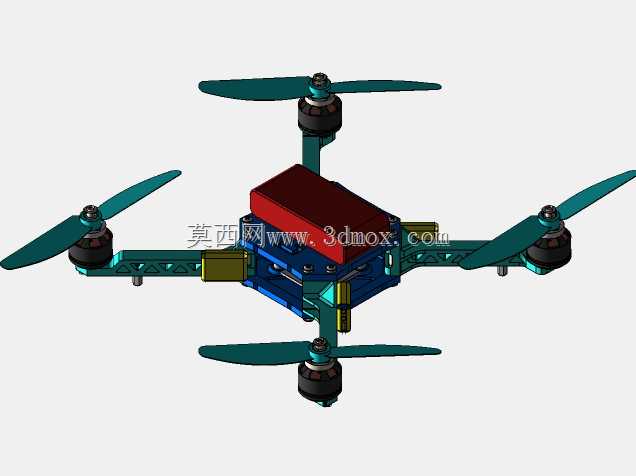

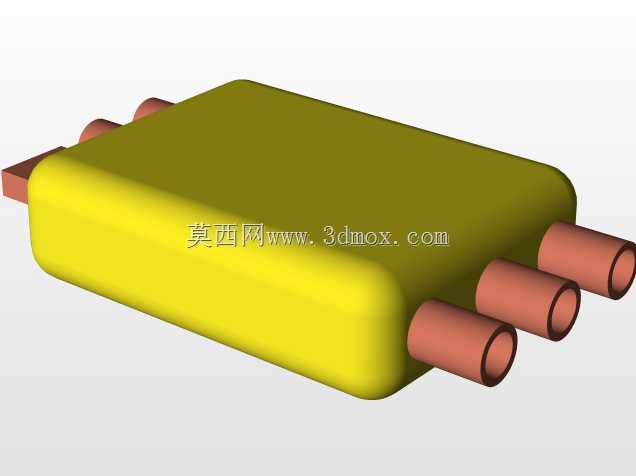

这款四旋翼飞行器的结构设计，首先要匹配低空近景作业的实际需求，不管是园区日常巡检、小范围航拍摄影，还是教学场景下的飞行原理演示，都能适配对应的载荷与飞行稳定性要求。从结构布局来看，采用X型机臂排布，四个旋翼分别布置在机臂末端，动力单元直接固定在机臂端头的电机安装座上，这种布局能让每个旋翼的拉力作用点均匀分布在机身重心四周，飞行过程中的姿态调整响应更快，偏航、俯仰、横滚三个轴向的力矩输出更均衡，不会出现单侧拉力不足导致的姿态偏移问题。机臂采用镂空轻量化设计，在保证结构刚度的前提下尽可能降低自重，预留的走线槽可以将电调信号线、动力线完全内嵌在机臂内部，避免飞行过程中线材外露被旋翼剐蹭，也能减少飞行时的风阻。中心机身采用分层堆叠结构，最上层预留了电池安装位，适配常规规格的锂聚合物电池，安装槽做了防滑挡边设计，配合绑带固定位可以避免飞行机动时电池移位影响重心；中层是飞控、电调的安装腔体，预留了标准的飞控安装孔位，兼容主流的开源及商用飞控硬件，腔体四周预留了散热间隙，避免长时间飞行时电调、飞控积热导致工作异常；下层预留了任务载荷安装位，可以根据作业需求挂载小型航拍相机、气体检测模块或者喊话装置，安装孔位采用通用的螺孔间距，不需要额外改装就能快速更换载荷。从安装边界来看，机臂与中心机身采用快拆式连接结构，单个机臂通过两颗锁紧螺丝固定，日常收纳时可以快速拆卸机臂减小收纳体积，外出作业时不需要复杂调试就能完成组装；旋翼采用快拆式桨夹设计，不需要额外工具就能完成螺旋桨的更换，桨叶的转动平面与机臂上表面预留了足够的安全间隙，大机动飞行时桨叶不会剐蹭到机臂或者中心机身的部件。设计过程中重点做了重心配平考量，电池、飞控、载荷的安装位置都围绕机身几何中心布置，机臂长度经过反复校核，既保证旋翼之间的气流不会互相干扰导致拉力损失，又不会因为机臂过长导致整机刚性下降、飞行时出现高频震动。起落架采用轻量化的支脚结构，固定在中心机身底部，高度预留了足够的载荷安装空间，降落时可以缓冲地面冲击，同时避免底部挂载的相机等载荷直接触碰地面。整个结构的受力路径经过优化，飞行时的旋翼拉力通过机臂直接传递到中心机身的主承力框架，不会出现局部应力集中导致的结构断裂问题，所有的连接点位都做了加厚处理，反复拆装也不会出现螺孔滑牙的情况，完全能满足日常高频次作业的使用强度要求。
