TR8主轴配Nema23步进电机刚性联轴器

　　做小型数控设备、桌面级运动机构设计的时候，很多工程师都遇到过TR8主轴和Nema23步进电机的轴系对接问题，这两个部件的轴径都是8mm，选对连接件直接决定整套传动的同轴度和运行稳定性，这款刚性联轴器就是针对这个特定的轴系匹配场景设计的。从实际应用场景来看，这类联轴器常见于桌面数控雕刻机、小型等离子数控切割台、DIY级数控路由设备的进给轴传动环节，也会用在部分小型3D打印设备的Z轴升降传动、小型自动化送料机构的动力对接位置，这类场景的负载普遍不大，但对传动的无背隙要求较高，不允许出现轴间相对滑动或者传动滞后的情况。从功能特性来说，这款刚性联轴器采用整体套筒式结构，没有多余的活动铰接部件，相比梅花联轴器、膜片联轴器这类挠性连接件，

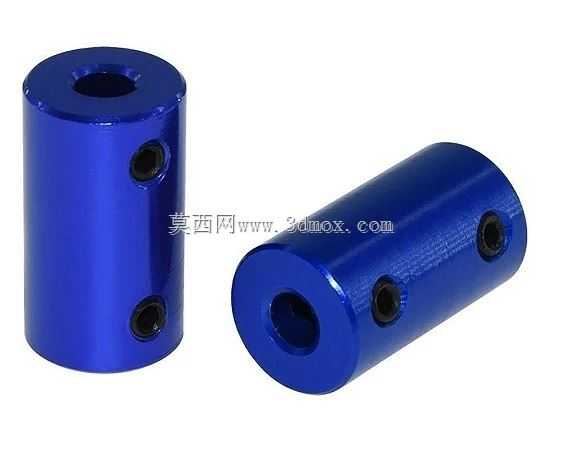

　　它的扭转刚性更强，传动过程中不会因为弹性元件形变产生传动误差，能精准传递步进电机的输出扭矩，保证主轴端的进给精度。联轴器本体上设置了两个径向顶丝孔，分别对应两侧插入的轴段，安装时将电机轴和TR8主轴分别从两端插入联轴器内孔，拧紧紧定螺钉即可完成轴间锁定，不需要额外的胀套或者键连接，安装拆卸都很方便，适合小型设备的紧凑安装空间。设计思路上，这款联轴器没有采用分体式夹紧结构，而是选择整体加工的套筒形式，一方面是因为8mm轴径对应的传递扭矩不大，顶丝锁定完全能满足扭矩传递需求，另一方面整体结构的加工成本更低，同轴度更容易保证，加工时一次装夹就能完成两端内孔、外圆、顶丝孔的加工，能把两端内孔的同轴度控制在很高的精度范围内，

　　避免安装后出现轴系跳动的问题。外形尺寸方面，联轴器的外圆直径做了合理控制，不会因为外径过大占用过多安装空间，两端内孔的深度经过匹配计算，插入电机轴和TR8主轴后，能保证足够的轴段接触长度，避免顶丝锁紧时轴出现偏斜，顶丝采用内六角紧定螺钉，锁紧时受力均匀，不会轻易松动。安装边界上，使用这款联轴器的时候需要注意，要提前调整好电机和TR8主轴的安装同轴度，因为刚性联轴器本身不具备补偿径向、角向偏差的能力，如果两端轴的同轴度偏差过大，运行时会产生额外的径向载荷，加剧轴承磨损，甚至出现轴卡死的情况；安装时要先将两端轴分别插入联轴器内孔，保证两个顶丝分别压在对应轴的平面上（如果轴端加工了顶丝平面的话），如果轴是光轴没有平面，

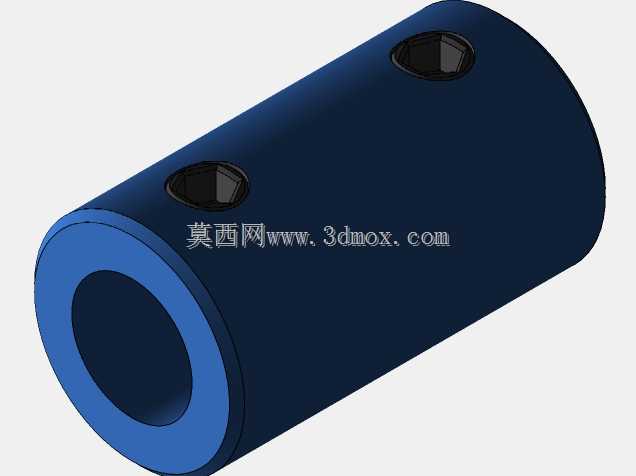

　　要将顶丝顶紧在轴的表面，必要时可以在轴表面做轻微的定位凹点，防止运行过程中联轴器和轴出现相对滑动。日常设备维护的时候，只需要定期检查顶丝的锁紧状态，不需要额外添加润滑或者更换易损件，整体结构的可靠性很高，适合长期连续运行的小型传动场景。很多工程师在做小型数控设备选型的时候，容易忽略联轴器的匹配问题，要么选了挠性联轴器导致传动刚性不足，进给时出现丢步的情况，要么选了尺寸过大的联轴器导致安装空间不足，这款针对8mm对8mm轴径设计的刚性联轴器，刚好匹配TR8主轴和Nema23步进电机的连接需求，不需要额外做轴径适配，能直接安装使用，减少设计阶段的选型工作量。在三维建模过程中，这款联轴器的模型严格按照实际加工尺寸绘制，内孔直径、顶丝孔位置、外圆尺寸、整体长度都和实物一致，导入装配体后可以直接用来做干涉检查，验证安装空间是否足够，也能用来生成工程图，指导后续的零件加工或者采购选型。
