齿轮齿条直线传动啮合机构

　　这套齿轮齿条传动结构，是直线往复运动场景里最常见的动力转换单元，日常在自动化生产线的工位横移机构、机床的进给轴传动、升降设备的竖直驱动、门窗启闭的传动组件里都能见到它的身影，核心作用是把齿轮的回转运动直接转化为齿条的直线位移，或是反向将齿条的直线推拉动作转化为齿轮的定轴转动，相比丝杠传动它的传动行程不受丝杠长度限制，长距离传动场景下的成本优势非常明显，相比同步带传动它的传动刚性更强，负载能力更高，不存在长期使用后的带体松弛打滑问题。

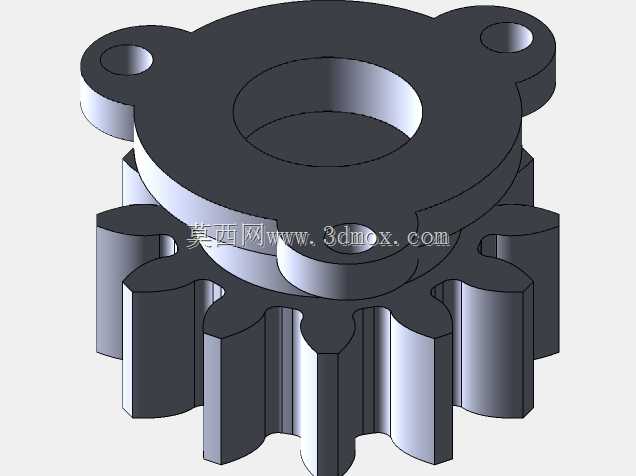

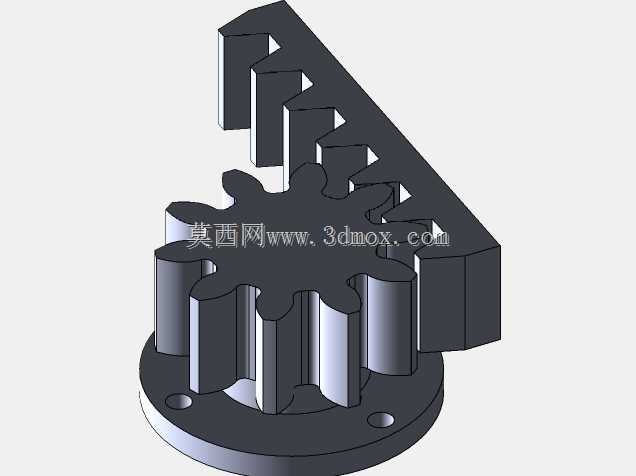

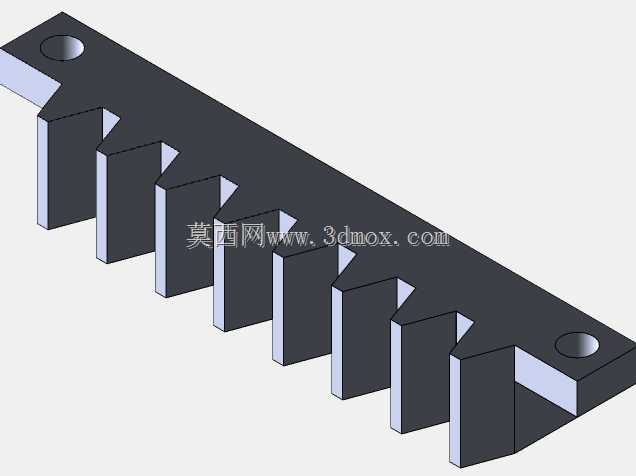

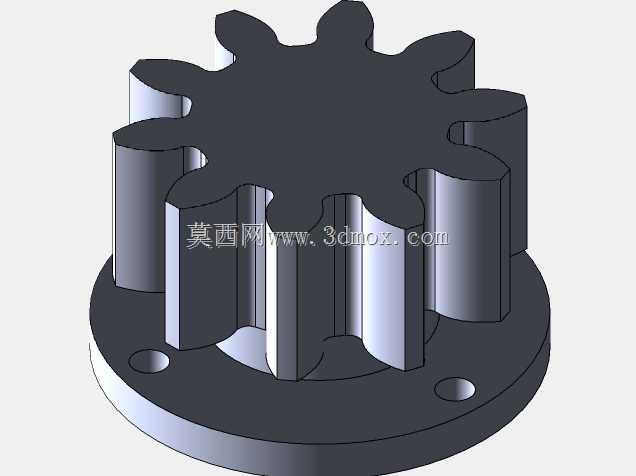

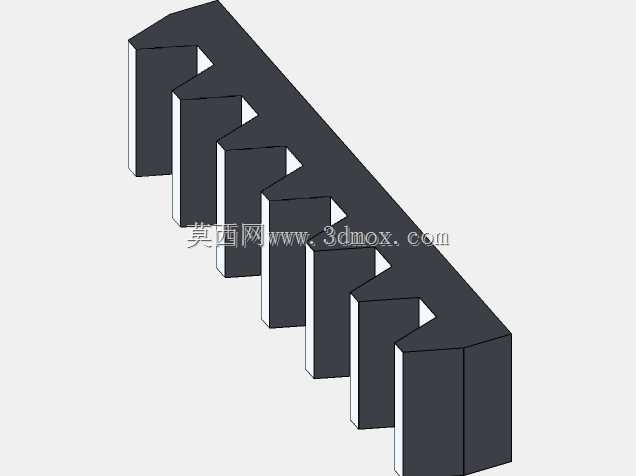

　　从结构设计逻辑来看，这套结构里的圆柱直齿轮采用带安装底座的一体式结构，底座上预留了两个对称的安装通孔，用于将齿轮组件通过螺栓固定在设备的安装基板上，齿轮的轴孔与支撑轴采用间隙配合，保证齿轮转动时的同轴度，避免运转过程中出现齿面偏磨。齿轮的齿形采用标准渐开线直齿设计，齿顶高、齿根圆角都按照通用传动标准做了参数匹配，保证和齿条啮合时的重合度处于合理区间，既不会因为重合度过小导致传动冲击大，也不会因为重合度过大出现齿间卡滞。配套的齿条为直齿矩形截面结构，齿形参数和齿轮完全匹配，齿条的背面为平整安装面，可通过压条或者螺栓直接固定在移动部件上，安装时需要保证齿条的齿向与齿轮轴线完全垂直，否则会出现啮合间隙不均、传动卡涩的问题。

　　在实际安装边界上，齿轮底座的安装孔中心距与齿轮分度圆直径做了匹配设计，安装时需要保证齿轮的分度圆与齿条的分度线处于相切位置，也就是常说的啮合零位，这个位置下齿侧间隙处于设计预留的合理范围，既能保证正反转切换时的回程误差控制在允许值内，也能避免齿面过盈配合导致的运转阻力过大、磨损加剧。齿轮的轴向定位通过轴端挡圈实现，防止运转过程中齿轮轴向窜动导致齿面啮合宽度不足，齿条的拼接安装时需要保证相邻齿条的齿距误差控制在公差范围内，避免拼接位置出现传动冲击。

　　从功能特性上看，这套直齿齿轮齿条结构的传动效率可达90%以上，可实现高速直线运动，最高线速度可根据齿面加工精度适配不同工况需求，齿面如果做淬火处理还能大幅提升耐磨性能，延长整套机构的使用寿命。设计过程中需要重点校核齿面接触强度与齿根弯曲强度，根据实际负载大小调整模数参数，这套结构的模数适配范围覆盖从轻载的小型自动化设备到大负载的工程机械升降机构，不同模数下的齿厚、齿高参数都遵循统一的齿廓标准，互换性较强。日常维护时只需要定期在齿面涂抹润滑脂，就能有效降低齿面磨损，减少传动噪音，避免铁屑等硬质杂物进入啮合区域造成齿面磕伤。

　　在不同的应用场景下，这套结构还可以根据需求做针对性调整，比如需要换向无冲击的场景可以替换为斜齿齿轮与斜齿条，降低传动噪音；需要防尘防水的场景可以在啮合区域加装防护罩，避免杂物侵入；需要精确位置反馈的场景可以在齿轮轴端加装旋转编码器，通过齿轮转过的齿数换算齿条的直线位移量，实现闭环位置控制。很多设备在设计初期选型齿轮齿条结构时，往往会忽略安装面的平面度要求，如果齿条安装面的平面度超差，会导致齿条固定后出现局部变形，啮合间隙忽大忽小，不仅会增大传动阻力，还会在高速运动时产生明显的振动与噪音，严重时甚至会出现断齿问题，因此在结构设计阶段就要对安装基准面的形位公差提出明确要求，同时预留间隙调整结构，方便装配时微调齿轮与齿条的中心距，达到最佳啮合状态。
