便携急救呼吸通气设备结构设计

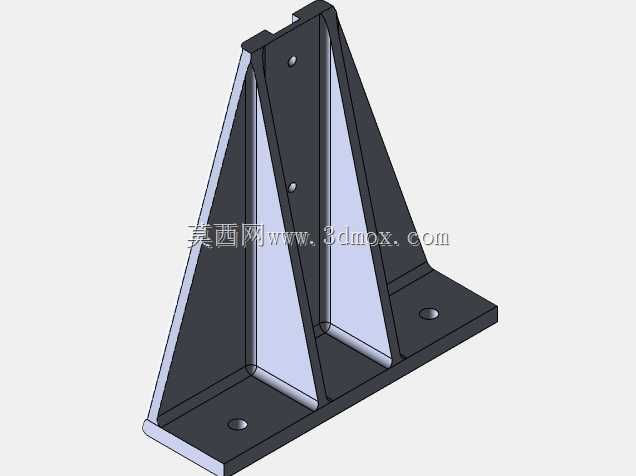

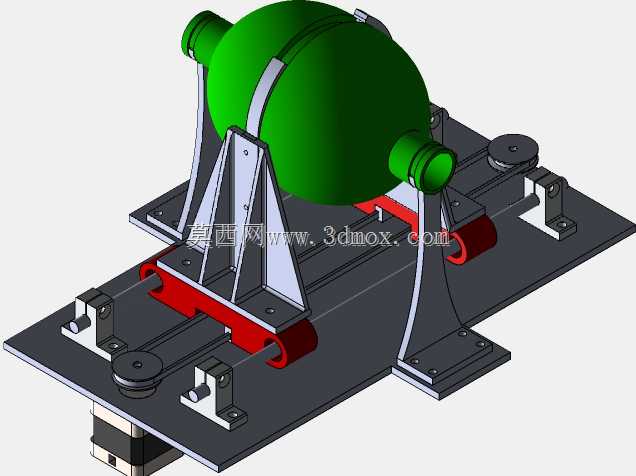

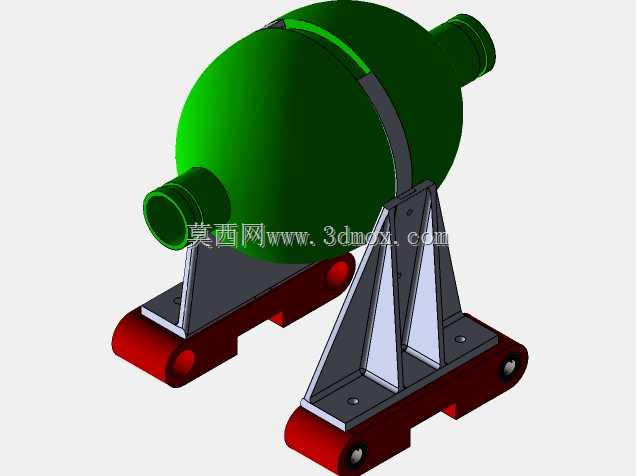

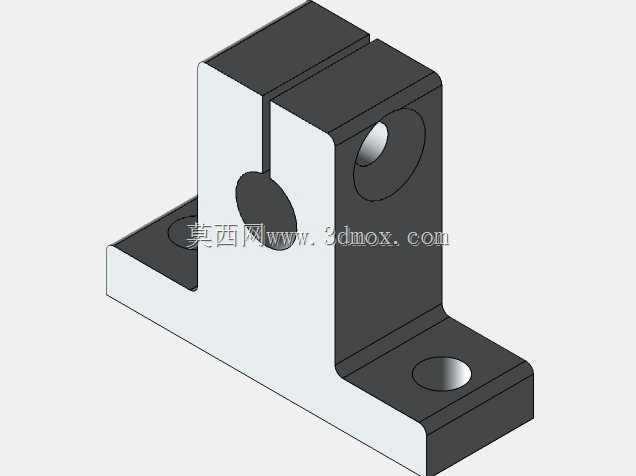

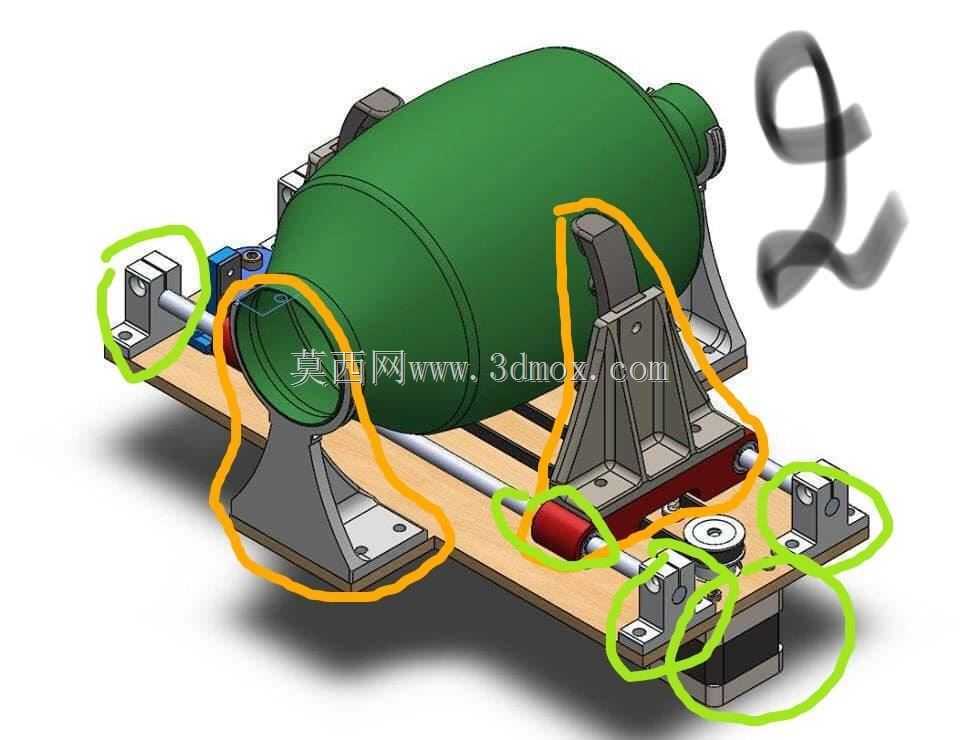

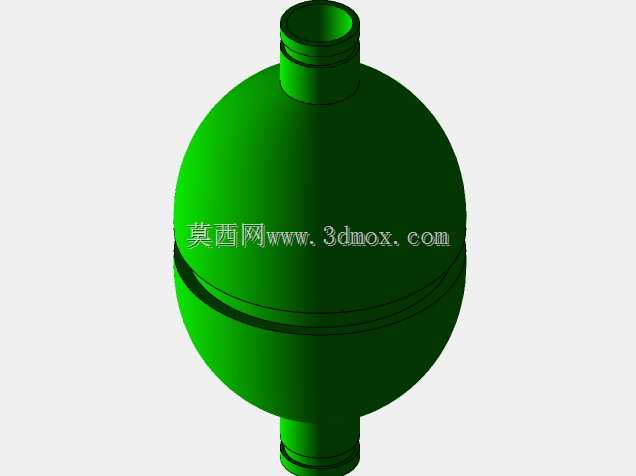

　　这套结构针对院前急救、灾害现场临时医疗点的呼吸支持需求设计，核心功能是在无外接大型医疗设备的场景下，为存在自主呼吸障碍的伤员提供稳定的正压通气支持，替代人工按压呼吸囊的重复操作，降低急救人员的体力消耗，同时保证通气参数的一致性，避免人工操作带来的通气量波动问题。整体结构采用卧式布局，核心的通气囊体横置在两组支撑座之间，囊体选用柔性医用级材质，通过两侧支撑座的定位结构限制径向位移，避免往复挤压过程中出现囊体偏移、漏气的问题。支撑座底部设计有带安装孔的法兰底板，可直接固定在硬质平板或者便携担架的配套安装位上，安装孔采用长圆孔设计，允许一定的安装位置公差，适配不同规格的固定基座，不需要额外加工定制转接板。驱动部分采用直线往复传动结构，

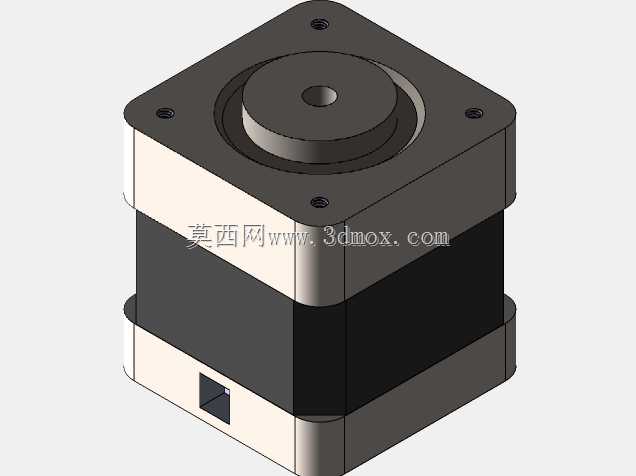

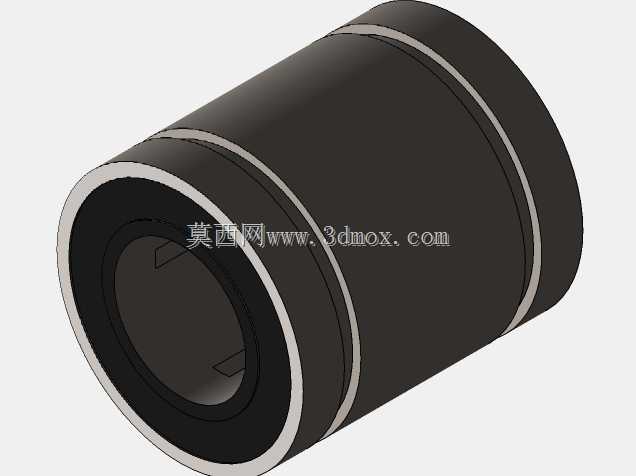

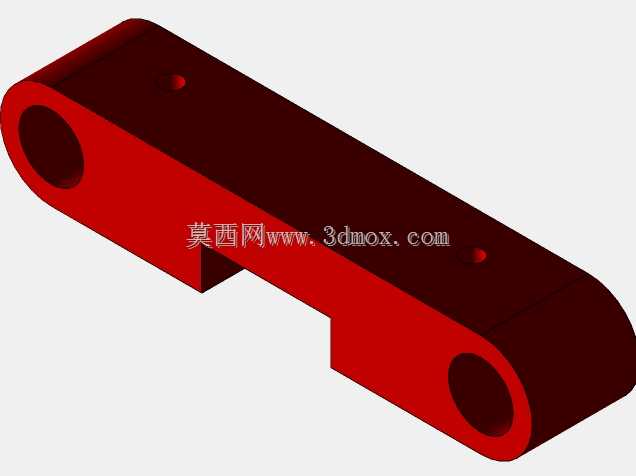

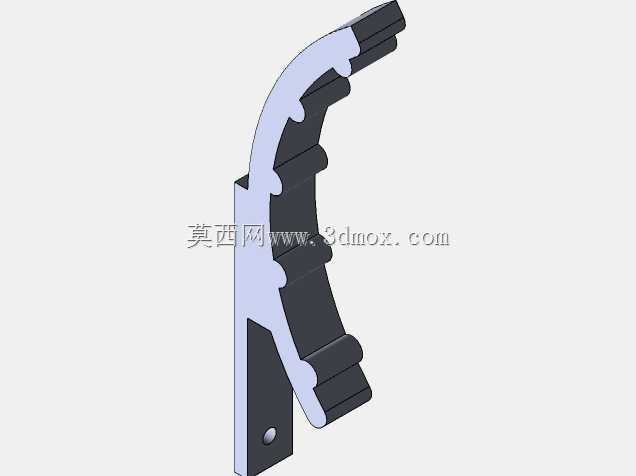

　　两根平行的光轴作为传动导向件，穿过两侧支撑座的导向孔，光轴表面做硬化处理，降低长期往复运动的磨损量，导向孔内镶嵌自润滑衬套，无需频繁加注润滑脂即可保证运动顺畅，适合野外无维护条件的使用场景。挤压执行件固定在传动滑台上，滑台与光轴配合的位置采用直线轴承结构，运动阻力小，挤压件的接触面做圆弧过渡处理，和囊体的外轮廓贴合度更高，挤压过程中不会出现局部应力集中导致囊体过早破损的问题。驱动端的动力组件布置在结构尾部，通过曲柄滑块结构将旋转运动转化为直线往复运动，挤压行程可通过调整曲柄的偏心距进行调节，以此适配不同通气量的需求，针对成人、儿童伤员可快速调整参数，不需要更换核心执行部件。整体结构的安装边界控制在较小的尺寸范围内，

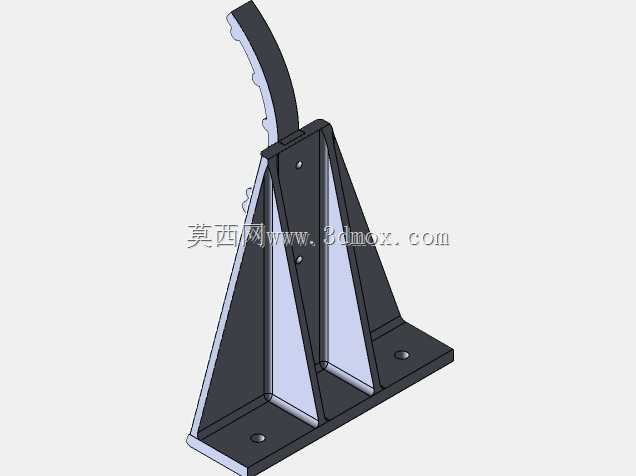

　　整体宽度不超过单架位的横向安装空间，高度低于常规急救设备的堆叠高度，可直接放置在急救箱的上层隔舱内，转运过程中不会和其他医疗设备发生干涉。所有外露的金属结构件都做了阳极氧化处理，具备一定的防腐蚀能力，可适应潮湿、多粉尘的野外急救场景，结构件之间的连接全部采用标准紧固件，现场出现故障时可使用通用工具快速拆解更换备件，不需要专用维修设备。设计过程中优先考虑了结构的可靠性，所有运动副都预留了足够的安全余量，即使在连续长时间工作的状态下，也不会出现结构卡死、挤压行程偏移的问题，支撑座的受力位置做了加强筋设计，承受往复挤压力时不会出现基座变形的情况。导向光轴的两端设计有限位挡圈，避免滑台运动超程脱出，同时在极限位置设置了缓冲垫，

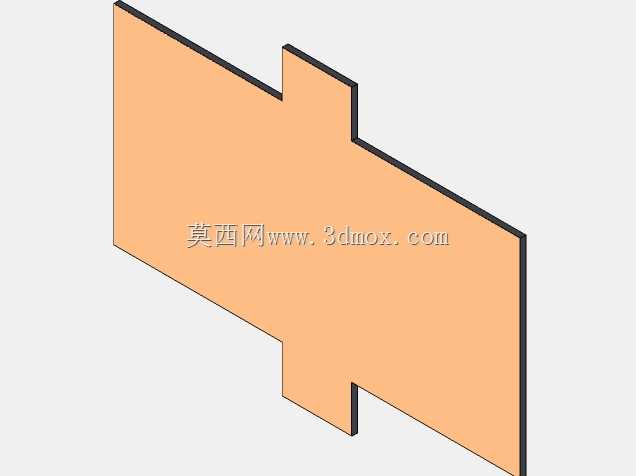

　　降低往复运动到端点时的冲击噪音，也减少结构件的冲击疲劳。囊体的两端接口采用标准通用医疗接口，可直接连接常规的呼吸管路、面罩组件，不需要额外定制转接接头，现场使用时可快速完成组装，和现有急救耗材的适配性更强。整个结构没有复杂的异形曲面零件，大部分零部件都可采用常规的机加工、钣金工艺制作，加工成本低，适合批量生产配备到基层急救站点、灾害救援队伍中，作为临时呼吸支持的备用设备。在结构验证阶段，重点校核了往复运动的同轴度，保证挤压件的运动方向和囊体的轴线完全平行，避免偏磨导致囊体一侧过早磨损，同时调整了挤压速度的匹配范围，保证通气频率符合临床急救的参数要求，不会出现通气过快或者过慢的问题。底部的安装平板采用轻量化的硬质板材，在保证结构刚度的前提下降低整体重量，方便单人携带转运，平板上预留了绑带穿孔，可通过绑带将整个设备快速固定在担架、急救床的侧边，不需要额外的安装支架，转运过程中设备不会出现滑移掉落的问题。
