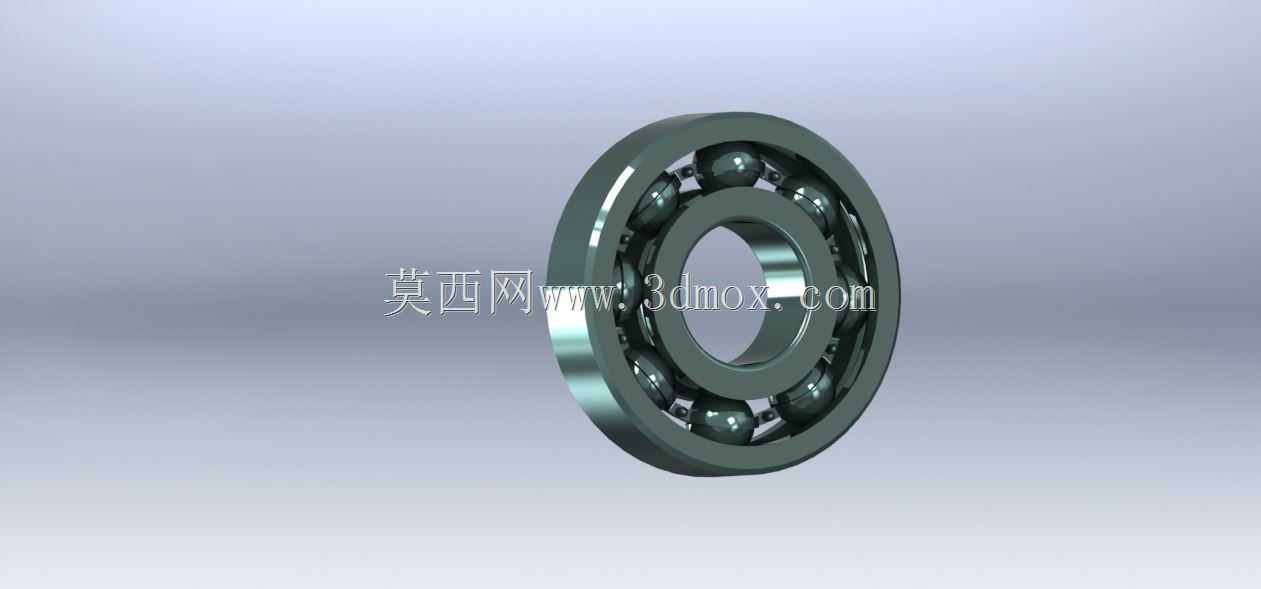

深沟球滚动轴承工业传动结构

　　在各类旋转传动设备的结构设计中，这类深沟型滚珠轴承是应用覆盖范围极广的支撑部件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支撑端、中小型减速机的输入输出轴定位，甚至是代步工具的轮组旋转部位，都能见到这类零件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力降到最低，减少动力传递过程中的无用损耗，同时约束轴的径向与少量轴向窜动，保证轴上安装的齿轮、带轮、叶轮等部件始终保持在设计的啮合、传动位置，避免因轴系偏移引发的传动异响、零件偏磨甚至设备卡滞故障。

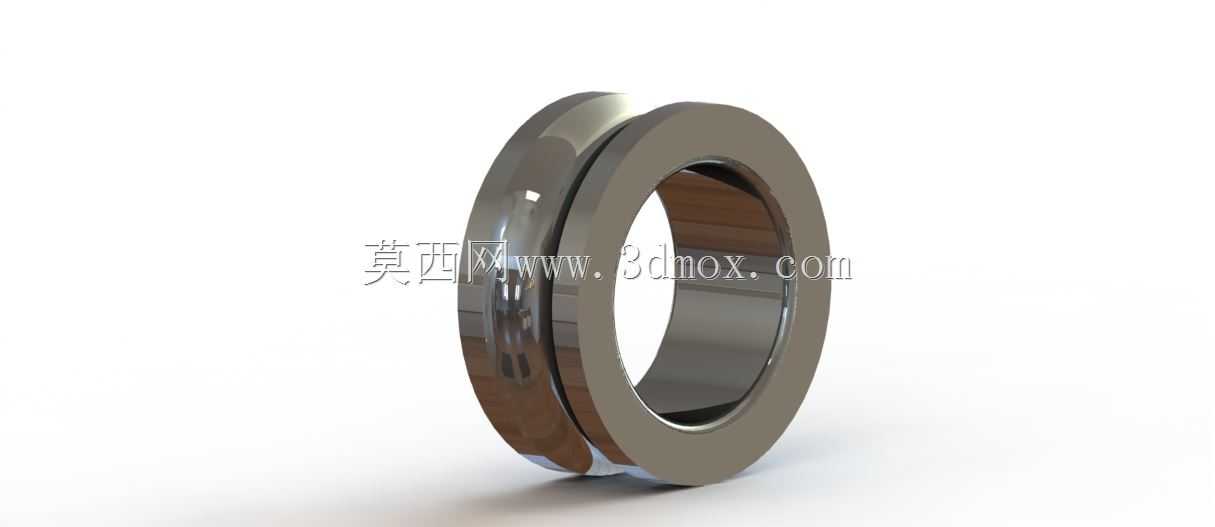

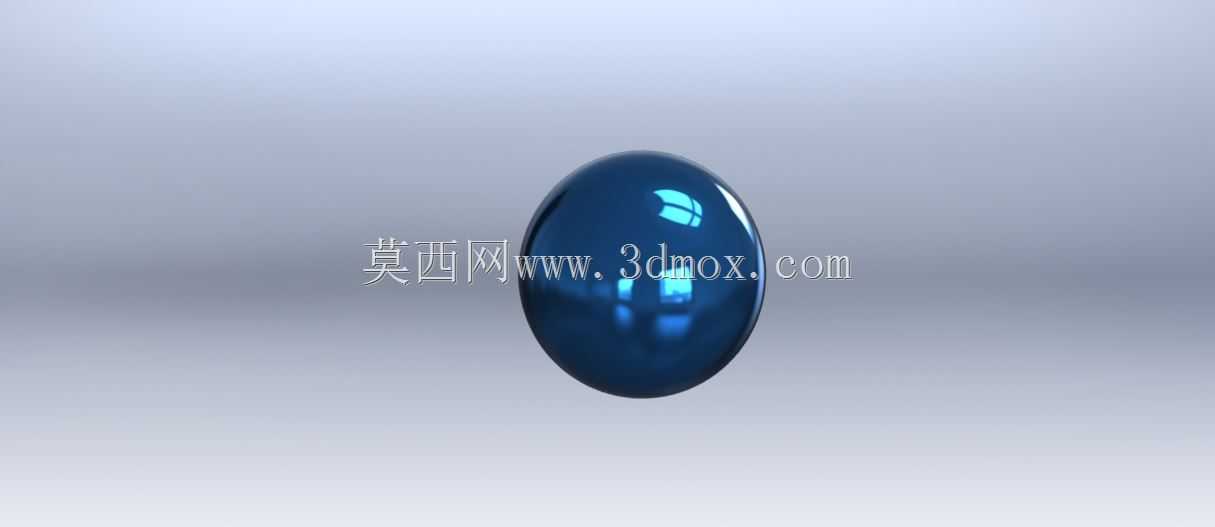

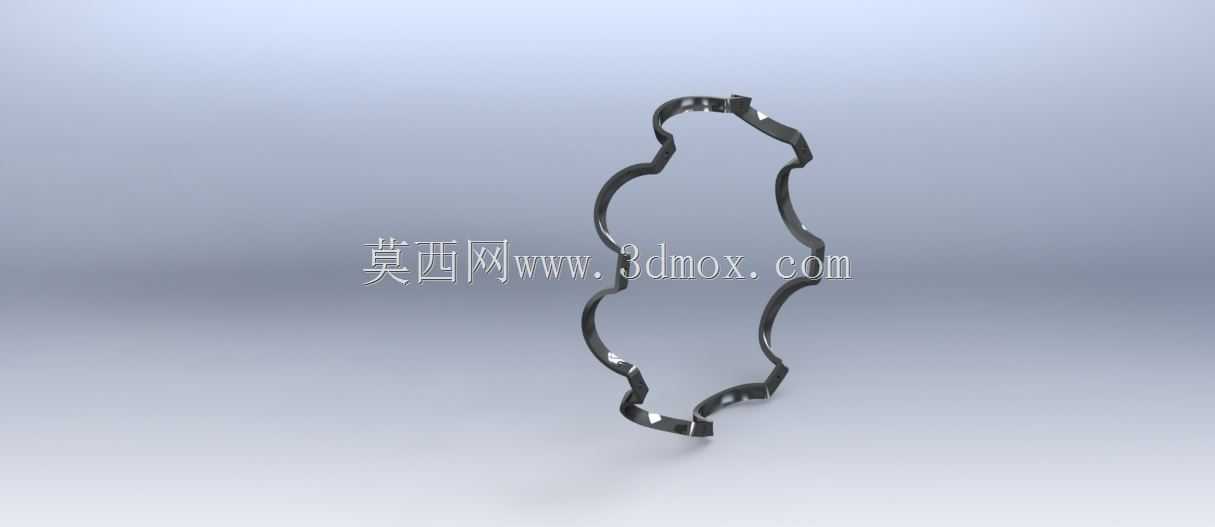

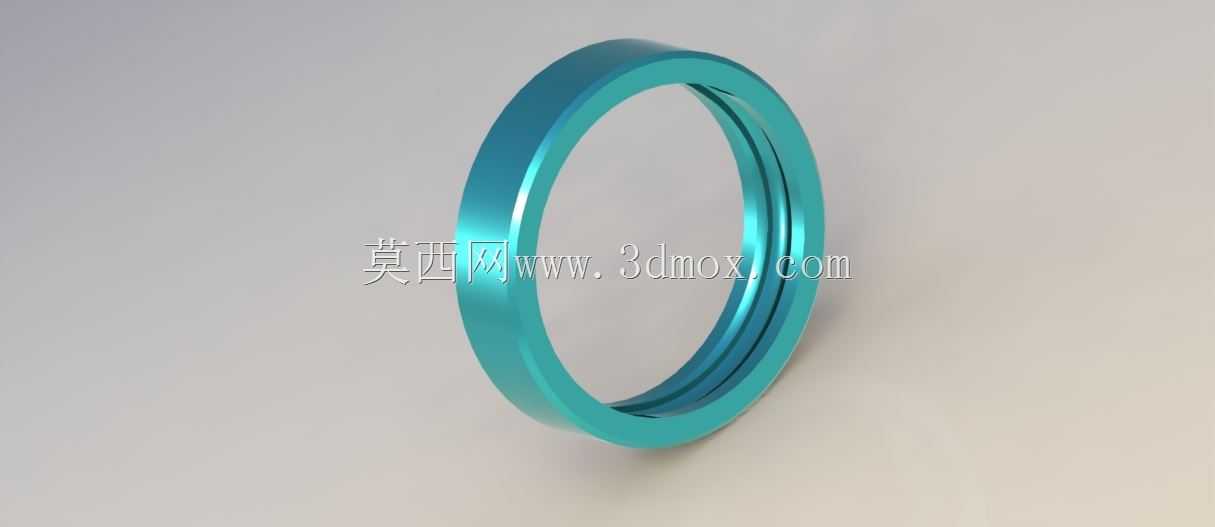

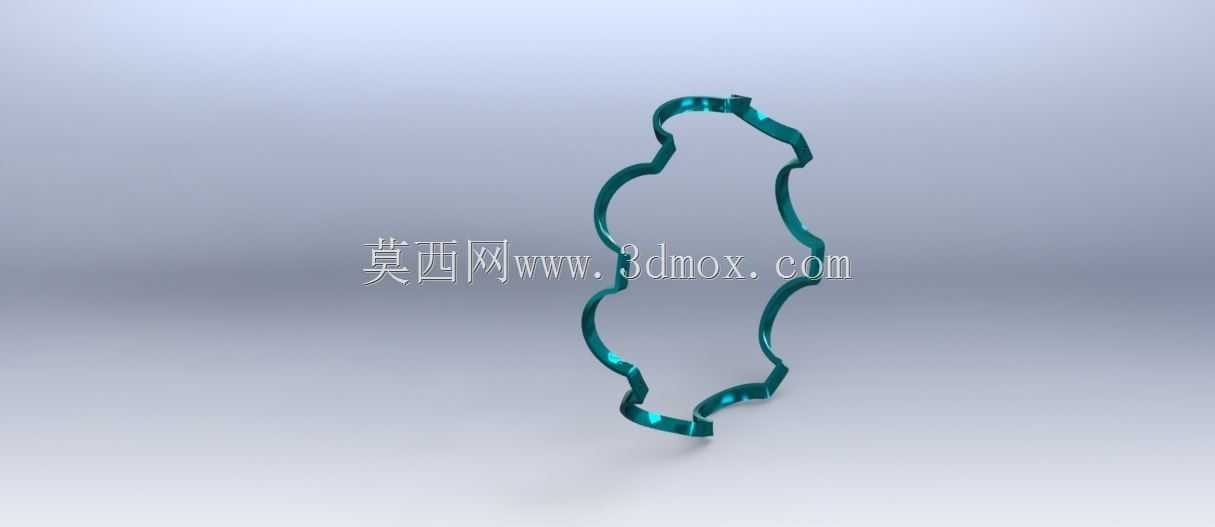

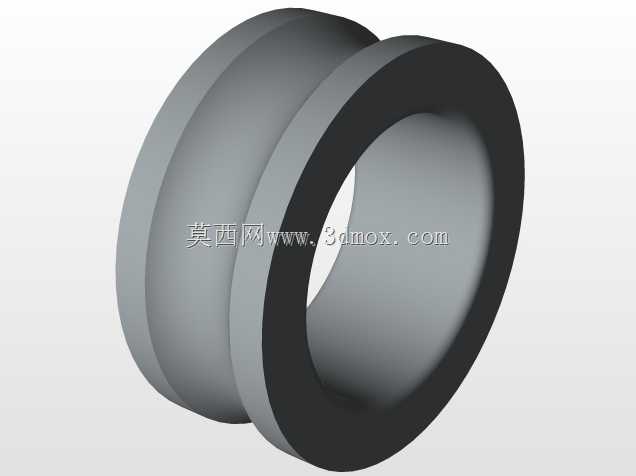

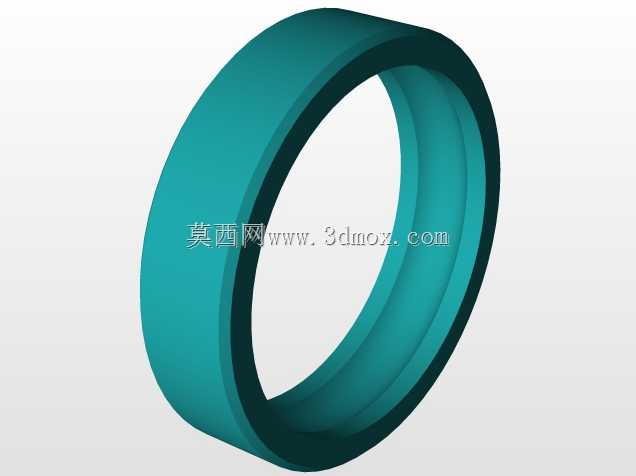

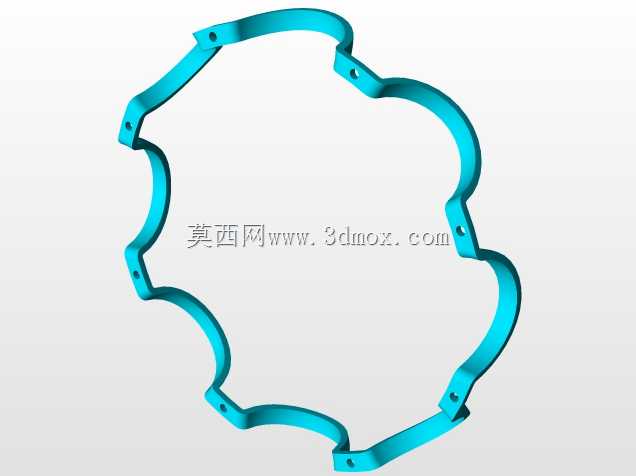

　　从结构设计逻辑来看，这类轴承的组成并不复杂，分为内圈、外圈、滚动钢球、保持架四个核心部分，每一部分的尺寸设计都直接决定了轴承的实际承载能力与适用转速区间。内圈通常与轴采用过盈配合随轴同步转动，内圈的滚道曲率设计略大于钢球半径，既保证钢球在滚道内顺畅滚动，又能均匀分散钢球传递的径向载荷；外圈则多与设备的轴承座、机壳安装孔采用过渡或小间隙配合，起到固定支撑的作用，部分需要外圈随动的工况也会调整配合公差满足使用需求。中间的滚动钢球是承载与减摩的核心，钢球的直径、数量直接和轴承的额定动载荷挂钩，设计时需要根据轴系的实际受力大小、预期使用寿命计算选型，钢球之间的保持架作用是将每颗钢球均匀分隔开，避免钢球在运转过程中相互挤压摩擦，同时引导钢球在滚道内有序循环，保持架的材质选择也会根据使用场景调整，普通工况多用冲压钢板保持架，高速或有耐腐蚀需求的场景会选用工程塑料、铜合金等材质。

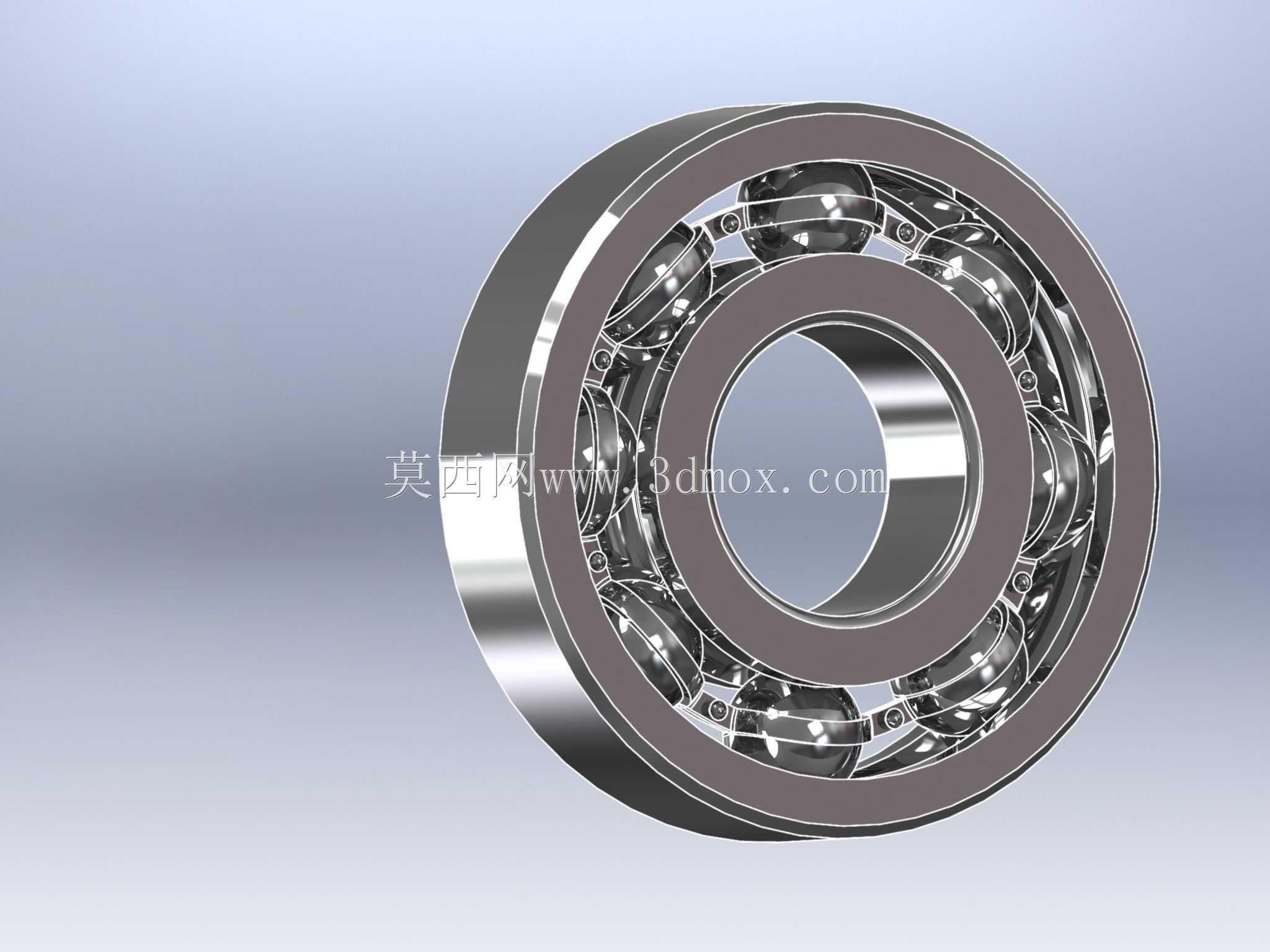

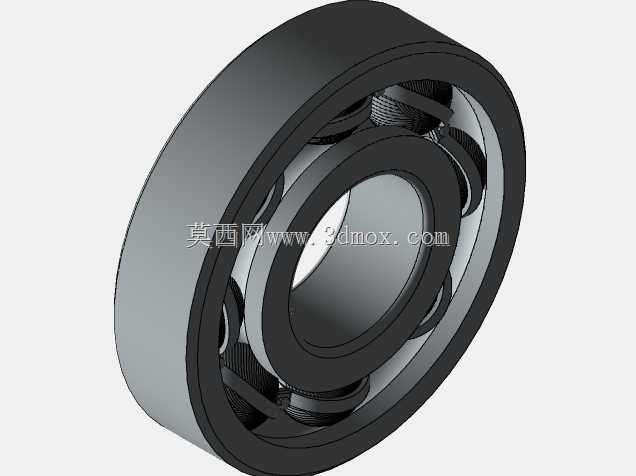

　　在做三维建模时，首先要确定轴承的公称尺寸边界，也就是对应的内径、外径、宽度三个核心安装参数，这三个参数是和安装位置直接匹配的，内径对应所支撑轴的轴颈尺寸，外径对应轴承座的安装孔尺寸，宽度则决定了轴系上轴承安装位的轴向预留空间，建模时必须严格遵循标准件的尺寸公差要求，不能随意更改这三个核心尺寸，否则会导致实际装配时出现装不进去或者配合间隙过大的问题。滚道的建模是整个结构的关键，需要准确还原滚道的曲率半径、滚道与内外圈端面的相对位置，保证钢球和滚道的接触角符合深沟球轴承的设计特性，接触角的细微偏差都会直接影响轴承的承载方向与额定载荷数值。钢球的排布要严格按照保持架的兜孔间距均匀分布，每颗钢球与内外圈滚道保持相切的装配关系，不能出现干涉或者间隙过大的情况，保持架的兜孔设计要留出钢球运转的合理间隙，避免建模时出现钢球与保持架硬接触的干涉问题，实际生产中这个间隙是用来存储少量润滑脂，降低钢球与保持架之间的磨损。

　　从安装适配的角度来说，这类轴承的安装边界需要考虑轴肩与轴承座孔挡肩的尺寸，轴肩的高度不能超过内圈的倒角高度，否则会导致轴承无法安装到位，也会影响后续轴承的拆卸维护；挡肩的高度同样不能超过外圈的倒角尺寸，同时要在挡肩位置预留出拆卸工具的操作空间，方便后期维护时将轴承从安装位拔出。在不同的应用场景下，这类轴承的密封结构也会有对应调整，开放式结构多用于有持续润滑的齿轮箱内部，自带防尘盖或者密封圈的结构则用在单独润滑、外界有粉尘水汽的工况，比如农机、户外输送设备的轮组位置，避免外界杂质进入滚道加剧钢球与滚道的磨损，也防止内部的润滑脂泄漏流失。

　　设计选型时不能只看静态承载能力，还要结合轴系的实际运转转速做匹配，当转速超过轴承的极限转速时，钢球在滚道内的离心力会急剧增大，保持架的受力也会超出设计阈值，容易出现保持架断裂、钢球抱死的故障，同时还要考虑轴系运转时的热膨胀量，通常在一根轴的两个支撑轴承中，会将其中一个轴承设计为可以轴向微量游动的结构，避免轴受热伸长后轴承承受额外的轴向载荷，引发过早失效。这类滚珠轴承之所以能在通用机械领域得到如此广泛的应用，核心就在于其结构简单、维护方便、成本可控，同时能兼顾径向承载与小部分轴向承载的需求，在多数中低载荷、中高转速的旋转轴系中，都能提供稳定可靠的旋转支撑效果，是机械结构设计中最基础也最不可或缺的标准传动部件之一。
