RepRapD1scount智能控制器液晶显示组件

　　在桌面级FDM 3D打印设备的改装与整机搭建场景中，人机交互端的显示控制组件是操作人员调整打印参数、查看设备运行状态、执行启停操作的核心交互载体，本次拆解建模的这款液晶显示组件，是Tevo Tarantula机型出厂附带的原装库存交互部件，建模过程中完全对照实物的装配边界、安装孔位、组件配合公差完成三维复刻，可直接用于同机型的备件替换建模、整机虚拟装配校验、改装结构的干涉检查工作。

　　从实际使用场景来看，这类显示组件通常安装在3D打印机的框架侧方或者前部操作面，需要在设备持续运行的高温、轻微振动环境下保持结构稳定，同时要兼顾操作时的可视角度与旋钮操作的便利性。建模时首先梳理了组件的分层结构：最外侧是红色的安装固定面板，面板上预留了两个沉头安装孔，孔位间距完全匹配Tarantula机型2020铝型材框架的安装槽位，安装时不需要额外打孔改装，直接使用M3沉头螺丝即可完成固定，面板边缘做了0.5mm的倒角处理，避免安装和操作时的锐边划伤。面板内侧贴合固定的是绿色的PCB承托板，承托板的厚度为1.6mm，和常规消费级电子产品的PCB板厚保持一致，承托板上预留了屏幕排线的走线槽位，以及旋钮编码器的定位孔，避免装配时排线被挤压、编码器出现偏位卡顿的问题。

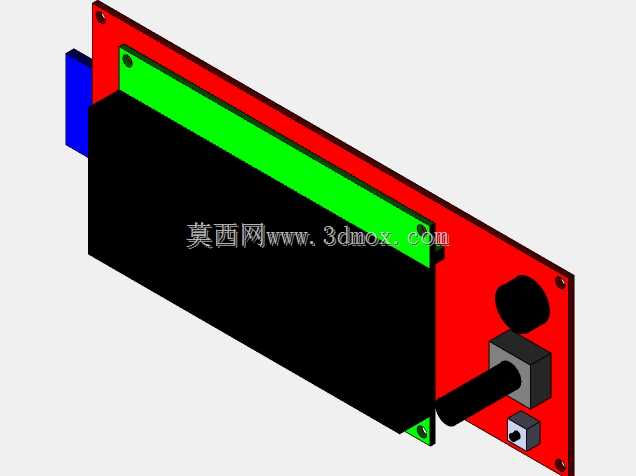

　　核心的显示部分是一块黑色的液晶显示屏，屏幕的显示区域完全贴合承托板的开窗位置，屏幕背部的金属屏蔽层在建模时也做了等比例还原，屏蔽层和承托板之间预留0.2mm的双面胶粘贴间隙，符合实际生产中的装配工艺要求。屏幕侧边的交互控制部分，包含一个黑色的旋转编码器旋钮，旋钮下方是方形的编码器基座，基座旁设置了一个小型的微动复位按键，按键的按压行程在建模时预留了1.2mm的活动空间，保证虚拟装配时可以模拟按键的按压动作，不会出现结构干涉。组件侧方的蓝色凸起结构是屏幕排线的接插件保护罩，保护罩突出面板侧面3mm，刚好可以避开框架上的走线槽，避免排线弯折角度过大出现断裂。

　　在建模的尺寸校验环节，所有配合面的公差都按照消费级电子组件的装配标准设置，安装面板和PCB板之间的定位柱高度为2mm，过盈量控制在0.1mm，不需要螺丝即可完成预固定，方便生产装配时的定位操作。整个组件的外轮廓尺寸完全对照实物测量，安装后突出框架表面的距离为12mm，不会和打印平台的运动行程产生干涉，即使是打印最大尺寸工件时，平台移动到最靠近操作面的位置，也不会和显示组件发生碰撞。对于需要改装这款机型的结构工程师来说，这个三维模型可以直接导入整机装配体中，用来设计定制化的外壳、前置操作面板，或者调整组件的安装位置，不需要再反复测量实物尺寸，大幅缩短改装设计的周期。另外在备件替换场景中，模型可以直接用来生成加工图纸，定制替换的安装面板或者损坏的结构件，不需要对原有设备的安装结构做任何修改，替换后可以完全匹配原有设备的装配精度，保证旋钮操作的手感和屏幕的可视角度和原装部件一致。
