Prusa i3 3D打印机螺杆传动X轴机构

项目分类:3D打印机 发布时间:2024-05-24 ID:753699
  • Prusa i3 3D打印机螺杆传动X轴机构
  • Prusa i3 3D打印机螺杆传动X轴机构
  • Prusa i3 3D打印机螺杆传动X轴机构
  • Prusa i3 3D打印机螺杆传动X轴机构
  • Prusa i3 3D打印机螺杆传动X轴机构
  • Prusa i3 3D打印机螺杆传动X轴机构
  • Prusa i3 3D打印机螺杆传动X轴机构
  • Prusa i3 3D打印机螺杆传动X轴机构
  • Prusa i3 3D打印机螺杆传动X轴机构
  • Prusa i3 3D打印机螺杆传动X轴机构
  • Prusa i3 3D打印机螺杆传动X轴机构

  这套螺杆式X轴传动机构,是桌面级FDM 3D打印机的核心运动部件,主要承担打印头沿X方向的精准往复移动功能,直接决定打印过程中X向的定位精度、运动平稳性以及高速打印下的抗振表现,是改装或组装Prusa架构3D打印机时的关键功能组件。

  从实际应用场景来看,这类螺杆传动X轴多用于桌面级DIY 3D打印机、小型教学用3D打印设备,以及对打印精度有一定要求的个人工作室打样场景,相比同步带传动的X轴结构,螺杆传动的反向间隙更小,长时间运行后的传动精度保持性更好,不需要频繁调整皮带张紧度,适合打印尺寸精度要求在0.1mm级别的小型功能件、结构验证件。

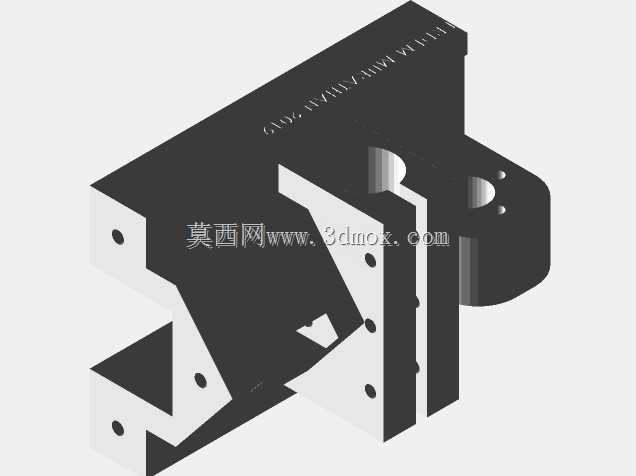

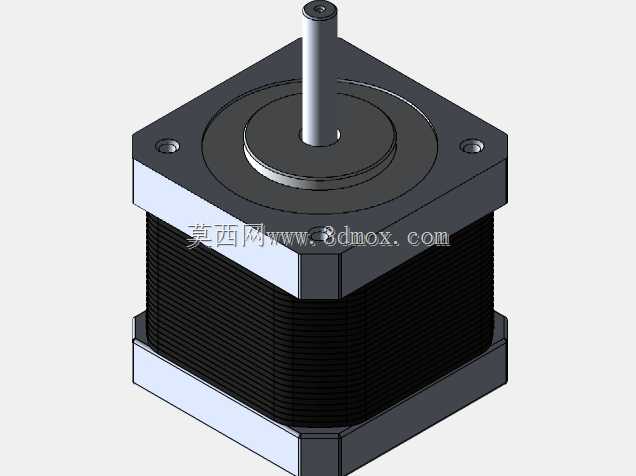

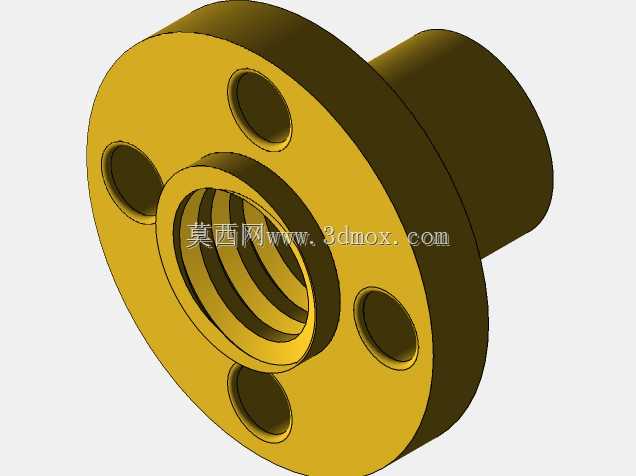

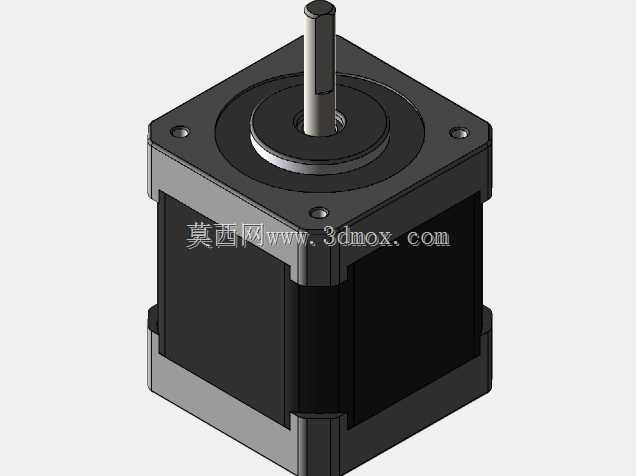

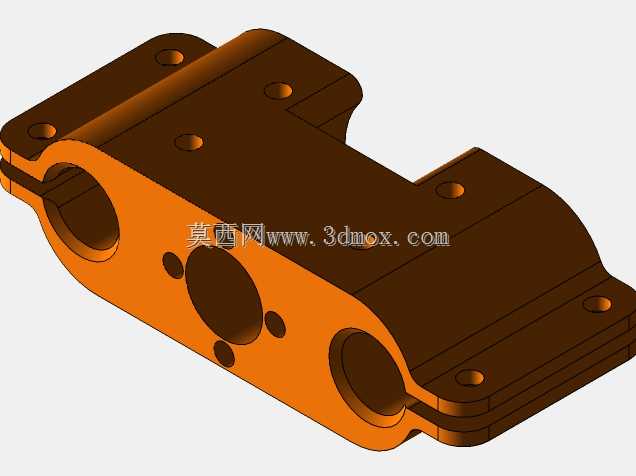

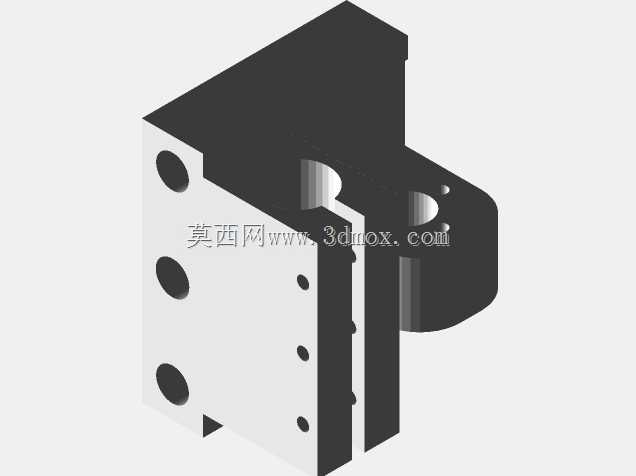

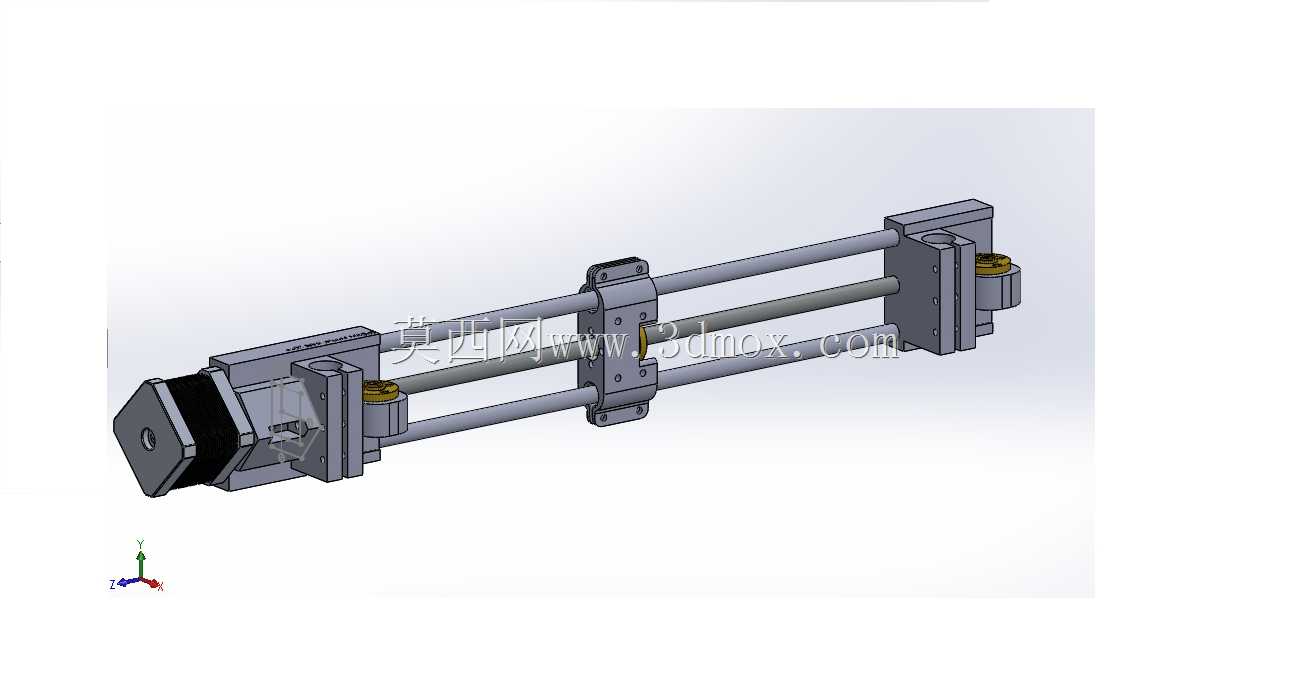

  结构设计上,整套机构采用双光杆作为直线导向载体,两根平行布置的光滑导杆承担滑动副的径向支撑,限制滑台除X轴方向外的其余五个自由度,保证移动过程中不会出现偏摆、翘头的问题。中间的传动螺杆采用梯形螺纹设计,具备一定的自锁特性,配合两端的支撑轴承座,将螺杆的径向跳动控制在极小范围内,滑台部分通过铜质螺母与螺杆配合,将螺杆的旋转运动转化为滑台的直线运动,滑台与导杆接触的位置加装了自润滑铜套,长期滑动下不会出现卡顿、磨损过快的问题。两端的安装座预留了与打印机框架型材连接的固定孔位,一端集成了步进电机的安装位,电机输出轴通过联轴器与螺杆直连,省去了额外的同步轮传动结构,减少了传动链上的间隙累积。

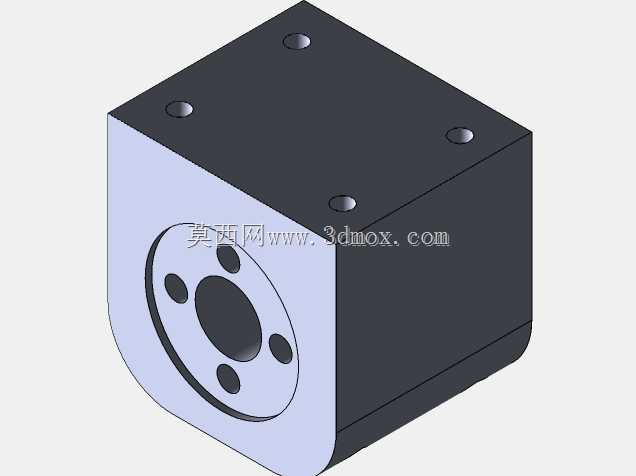

  从安装边界来看,整套X轴的有效行程适配常规Prusa i3机型的200-220mm打印幅面,导杆的中心距经过标准化设计,可直接替换原有同步带传动的X轴组件,不需要对打印机的龙门框架做额外打孔改装。滑台的安装面预留了标准的热端固定孔位,可兼容常见的E3D系列、火山系列热端组件,安装时只需要保证两根导杆的平行度误差控制在0.05mm以内,螺杆与导杆的平行度误差不超过0.03mm,就能保证全程移动无卡滞。设计过程中特意将滑台的重心布置在两根导杆的中心对称面上,避免滑台单侧受力导致的铜套偏磨,同时两端的轴承座采用了推力轴承与深沟球轴承组合的支撑方式,既可以承受螺杆转动时的径向力,也能抵消螺杆高速正反转时产生的轴向窜动,保证打印过程中Z向层厚的一致性。

  实际使用过程中,这套X轴机构的移动速度适配30-100mm/s的常规打印速度,在回抽、移动空行程时最高可支持150mm/s的移动速度,不会因为螺杆传动的阻力问题出现丢步。相比皮带传动结构,螺杆传动的噪音更低,高速移动时不会出现皮带振动产生的啸叫,长时间运行后只需要定期在螺杆表面涂抹少量润滑脂,就能维持顺滑的移动状态,维护成本更低。设计时也考虑了拆装便利性,两端的轴承座采用分体式结构,不需要完全拆解打印机框架就能完成螺杆、铜套的更换维护,滑台上的螺母座采用可调间隙设计,使用一段时间后如果出现传动间隙,可以通过调整螺母座的压紧螺丝消除反向间隙,不需要整体更换螺母组件。

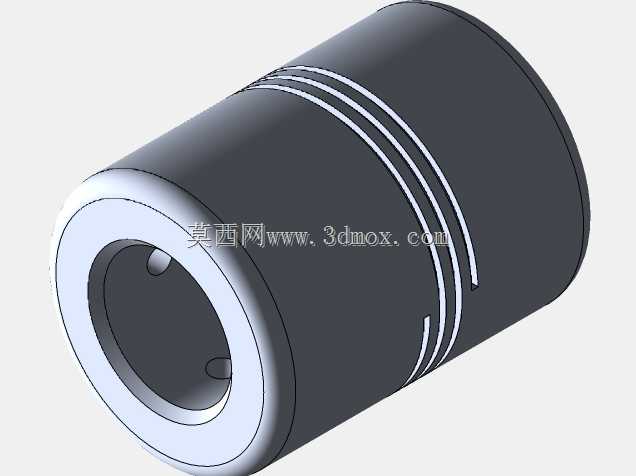

  对于结构设计从业者来说,这套机构的设计思路可以复用在各类小型直线运动工位上,比如小型点胶机的X轴移动、桌面级雕刻机的横向进给结构,只需要根据实际负载调整导杆直径、螺杆导程,就能适配不同的载荷需求。建模过程中所有配合面的公差都经过实际装配验证,导杆与安装座的配合采用H7/g6的间隙配合,既保证安装时的便利性,也不会出现装配后导杆歪斜的问题,铜套与滑台的配合采用过盈配合,压装后不会出现铜套随滑台移动时转动的问题,联轴器的选型特意选用了梅花型弹性联轴器,可以补偿电机轴与螺杆之间的少量同轴度误差,降低零件加工精度要求,同时也能缓冲电机启停时的冲击,延长电机和螺杆的使用寿命。
