带安装支座的滚动式滑轮结构设计

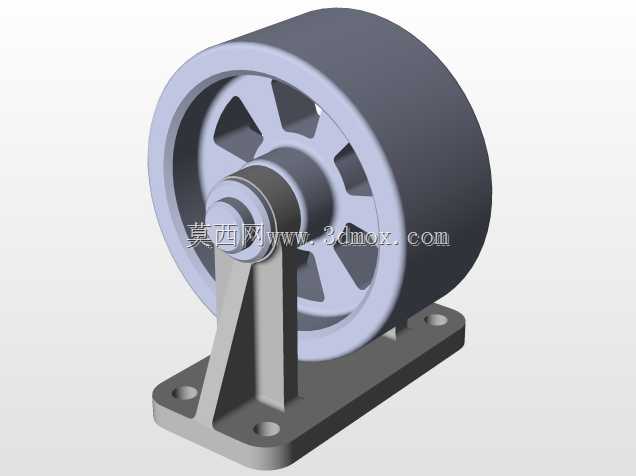

　　这类带支座的滑轮总成，在轻载物料输送、小型设备导向、工位辅助吊具场景里应用十分广泛，区别于重型起重滑轮，这类结构更适配中小载荷的连续换向、走线导向或者轻载滑动支撑需求，很多自动化生产线的侧边导向、小型吊具的转向支撑、甚至教学实训台的传动演示单元里，都能见到同类型结构的身影。从功能特性来看，这套结构集成了滚动轴承支撑与一体式安装底座，滑轮轮体采用辐条式减重设计，在保证轮体径向刚度的前提下，尽可能降低了转动惯量，让滑轮在小载荷驱动下也能灵活转动，不会出现卡滞或者启动阻力过大的问题；内置的滚动轴承直接套在固定芯轴上，芯轴与支座采用过盈配合加侧面限位的固定方式，避免芯轴随滑轮转动产生磨损，轴承的选型匹配了滑轮的额定载荷，

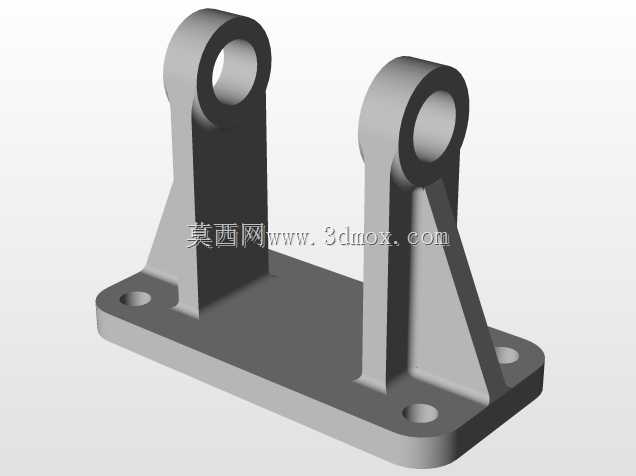

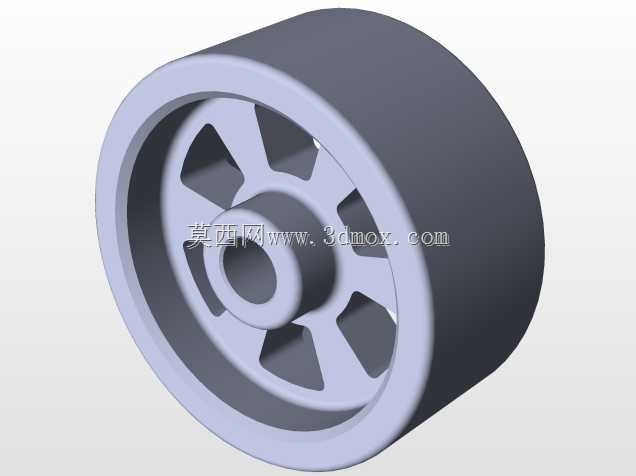

　　能承受径向的绳索拉力或者物料支撑力，同时兼顾一定的轴向偏载，适配安装时少量的角度偏差。设计思路上，首先是确定安装边界：底部的安装板采用矩形平板结构，预留了四个对称分布的沉头安装孔，孔位间距按照通用型材安装的标准间距设置，既可以直接通过螺栓固定在设备机架的平面上，也能搭配角码固定在铝型材框架上，安装板的厚度经过校核，能承受额定载荷下的弯曲应力，不会出现底座变形导致的滑轮偏磨；支座的立板采用三角加强筋结构，从安装板平面一直延伸到芯轴安装座下方，把芯轴承受的径向力直接传导到整个安装平面，避免立板受侧向力出现弯折，加强筋的厚度与立板保持一致，过渡位置做了圆角处理，减少应力集中的风险。轮体部分的设计，轮缘采用圆弧过渡的槽型结构，

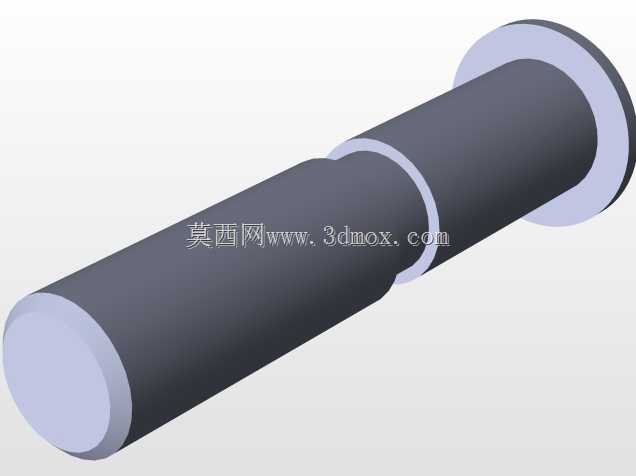

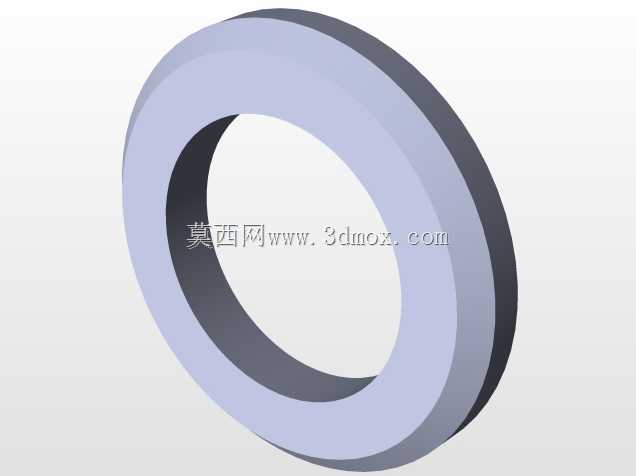

　　适配圆形绳索或者平皮带的导向需求，不会出现绳索脱槽的问题，辐条采用均匀分布的六根斜向支撑结构，相比实心轮体重量降低近40%，同时辐条的截面做了等强度设计，靠近轮毂位置厚度更大，靠近轮缘位置逐渐收薄，在保证强度的同时进一步减重；轮毂位置设计了轴承安装台阶，轴承装入后两侧用挡圈限位，避免轴承在转动过程中出现轴向窜动，芯轴穿过轴承内圈后，一端与支座的孔位过盈配合，另一端用锁紧螺母固定，保证整个转动副的同轴度。从实际使用的角度来说，这类滑轮的安装不需要复杂的调试，只要保证底座安装面的平面度误差在允许范围内，芯轴的水平度偏差不超过千分之二，就能保证滑轮转动灵活，不会出现单侧轮缘磨损的问题；日常维护只需要定期在轴承位置补充润滑脂，

　　就能保证长期使用的可靠性，相比滑动摩擦的滑轮结构，滚动轴承支撑的结构摩擦阻力降低60%以上，绳索或者皮带的磨损速度也会明显变慢，能有效降低配套部件的更换频率。在结构建模的过程中，所有配合面的公差都按照通用机械的配合标准设置，轴承安装位采用基孔制过渡配合，安装孔采用基轴制间隙配合，既保证装配的便利性，又不会出现配合过松导致的晃动问题；所有外露的棱边都做了倒角处理，避免安装过程中划伤操作人员，轮体的表面粗糙度设置为适合机加工的等级，不需要额外的表面处理就能满足使用需求，如果是在腐蚀环境下使用，也可以直接更换为不锈钢材质的零部件，整体结构的互换性很强，不需要修改核心安装尺寸就能适配不同的使用场景。
