旋转式口红升降出芯结构设计方案

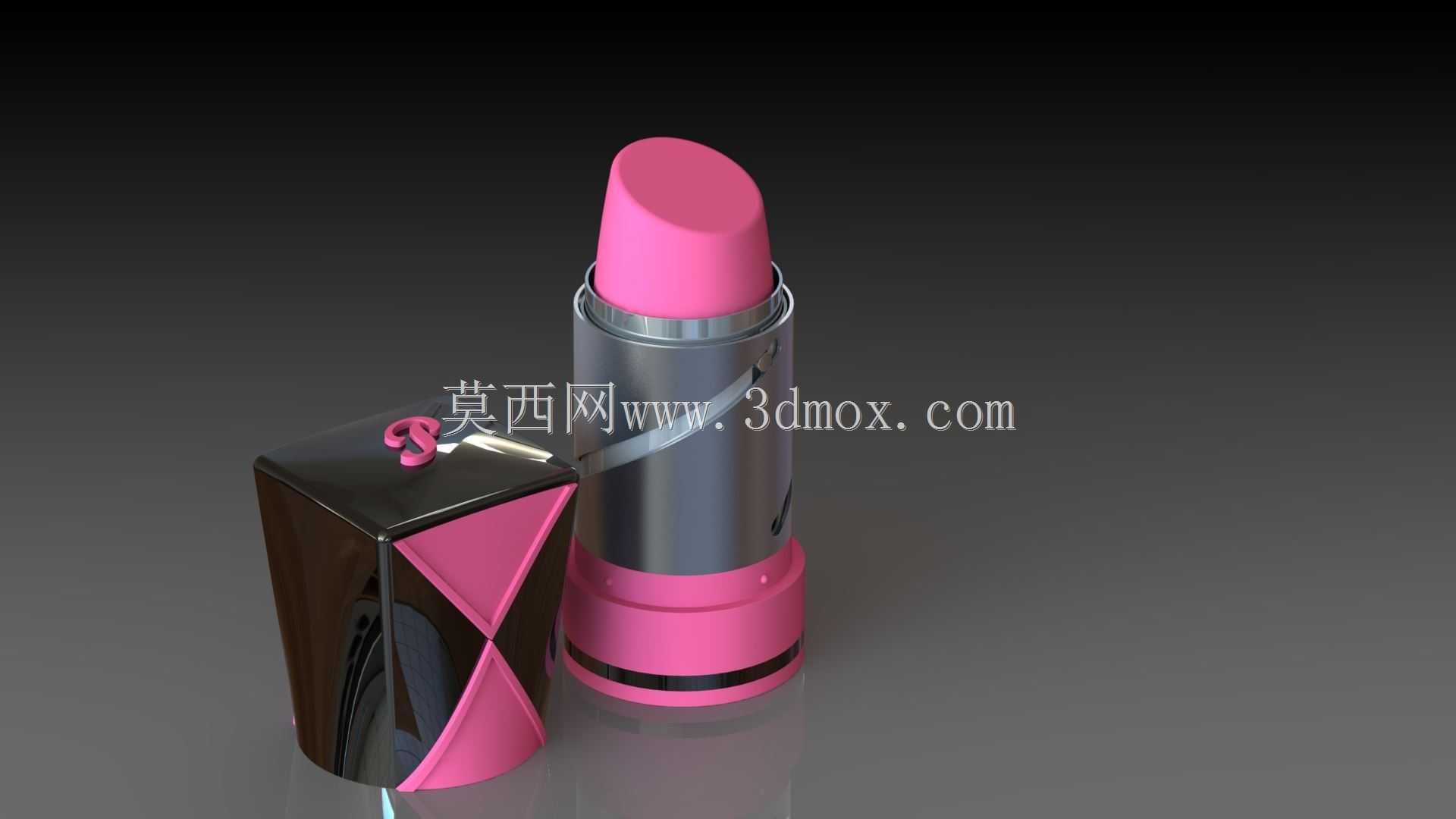

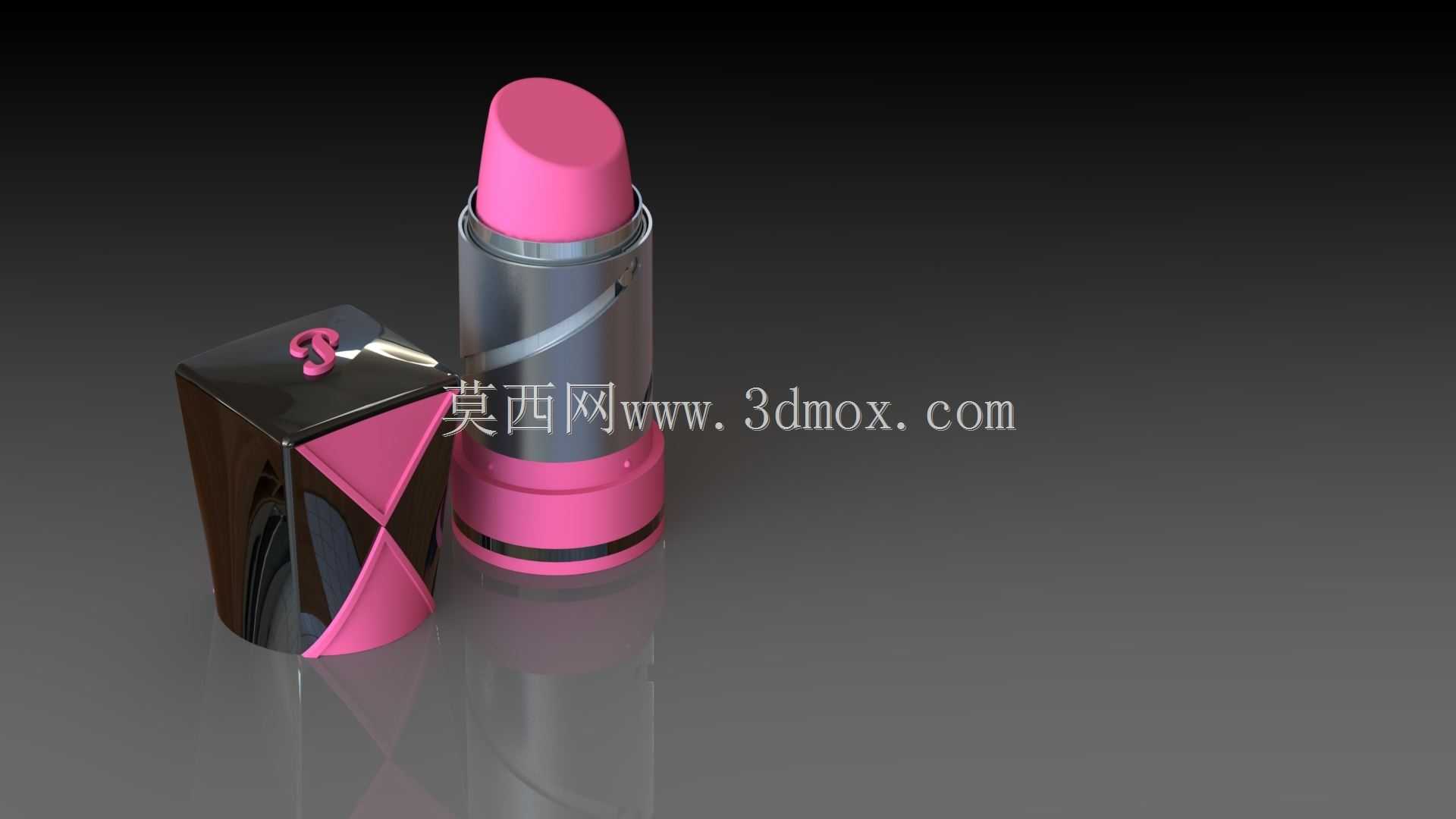

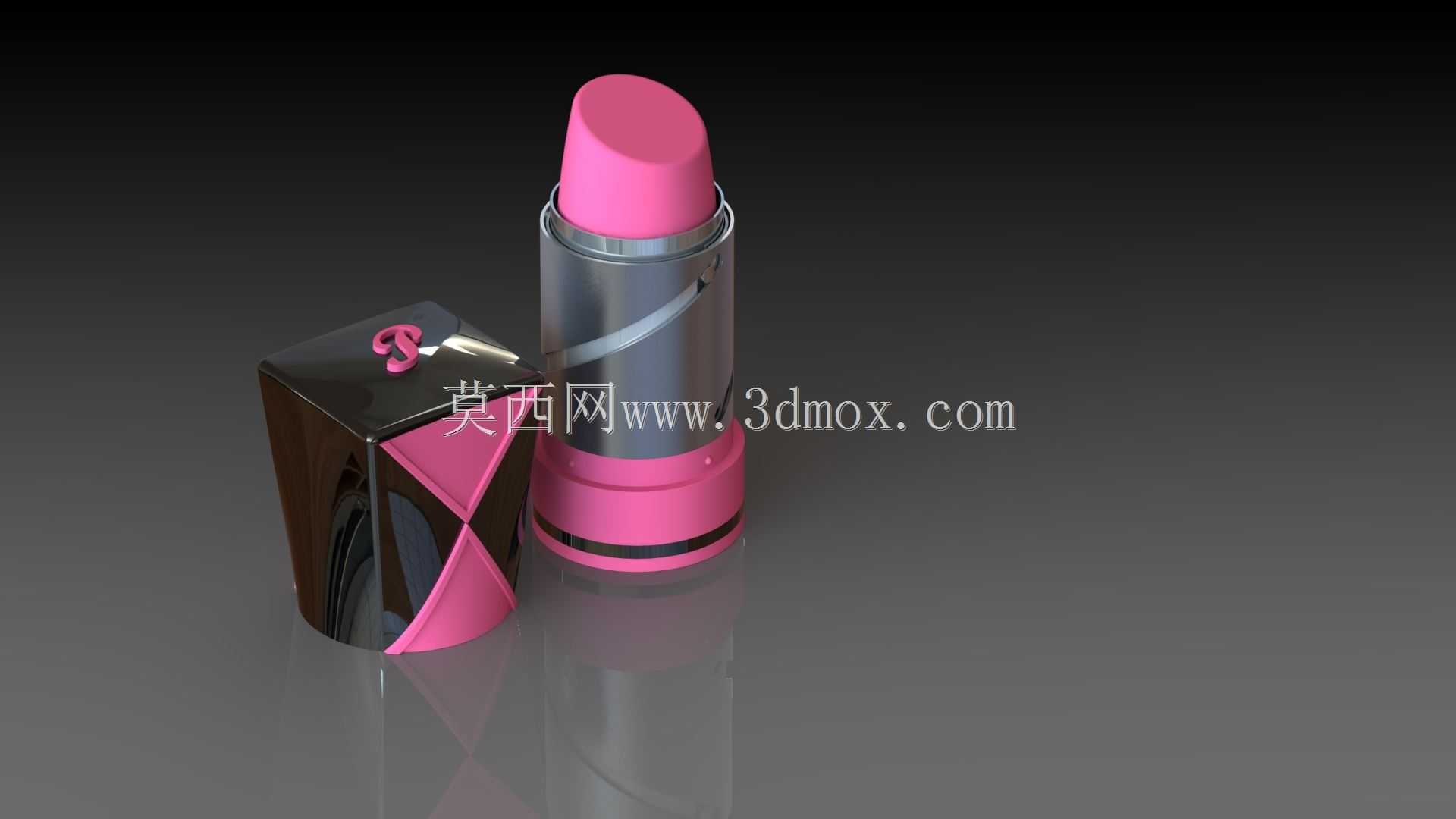

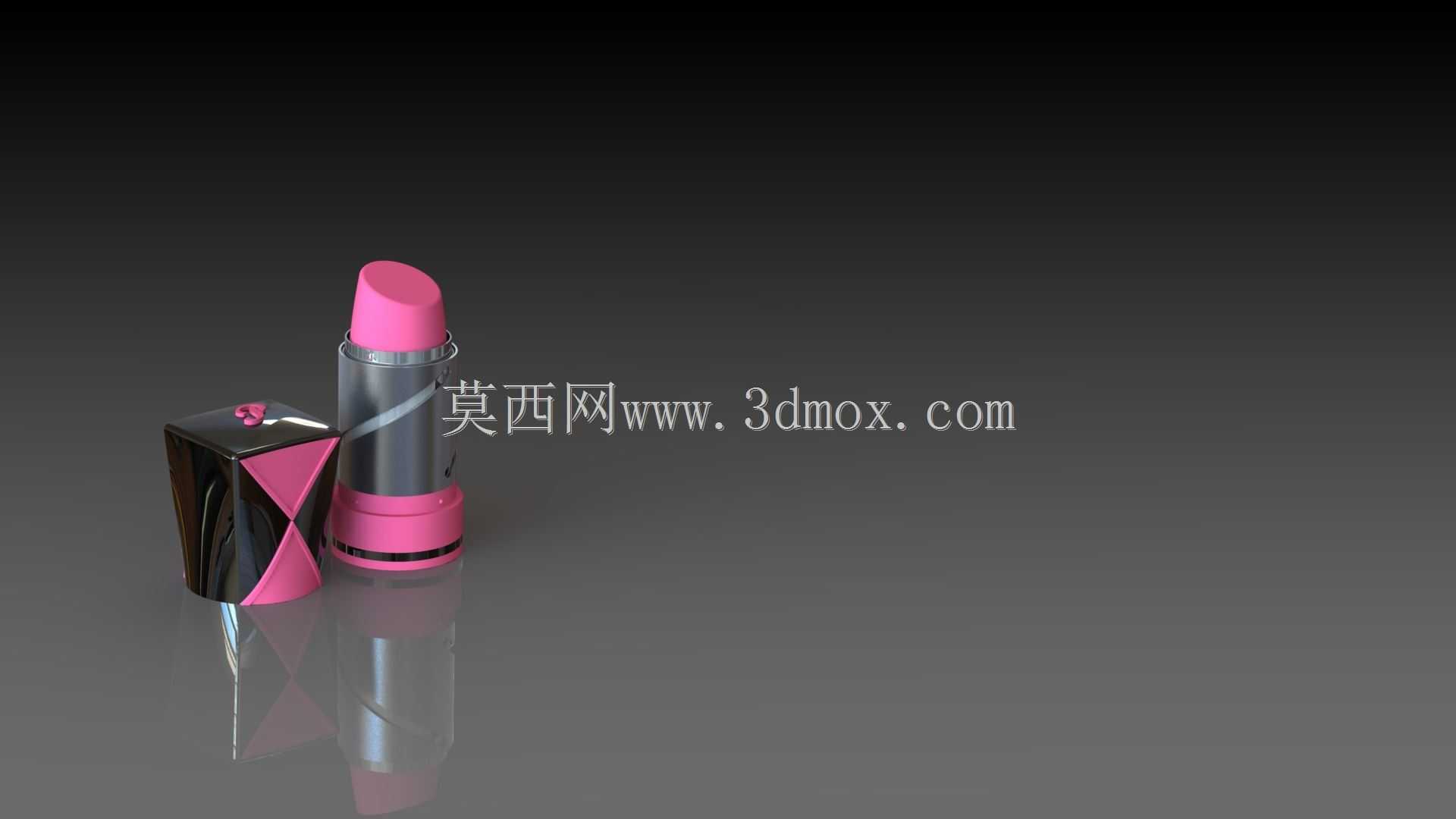

　　日常接触的旋转式口红，其核心的升降出芯结构是小型精密传动结构的典型应用，这类结构广泛适配美妆日化领域的膏状彩妆产品包材，直接决定用户使用时的手感、膏体升降的顺畅度以及产品的使用寿命。从实际使用场景来看，这类结构需要适配直径12-15mm、伸出长度30-40mm的常规口红膏体，安装边界完全包裹在口红外管内部，整体径向尺寸不超过20mm，轴向总长度控制在80mm以内，完全隐藏在外观壳体中，不会破坏产品的外观整体性。

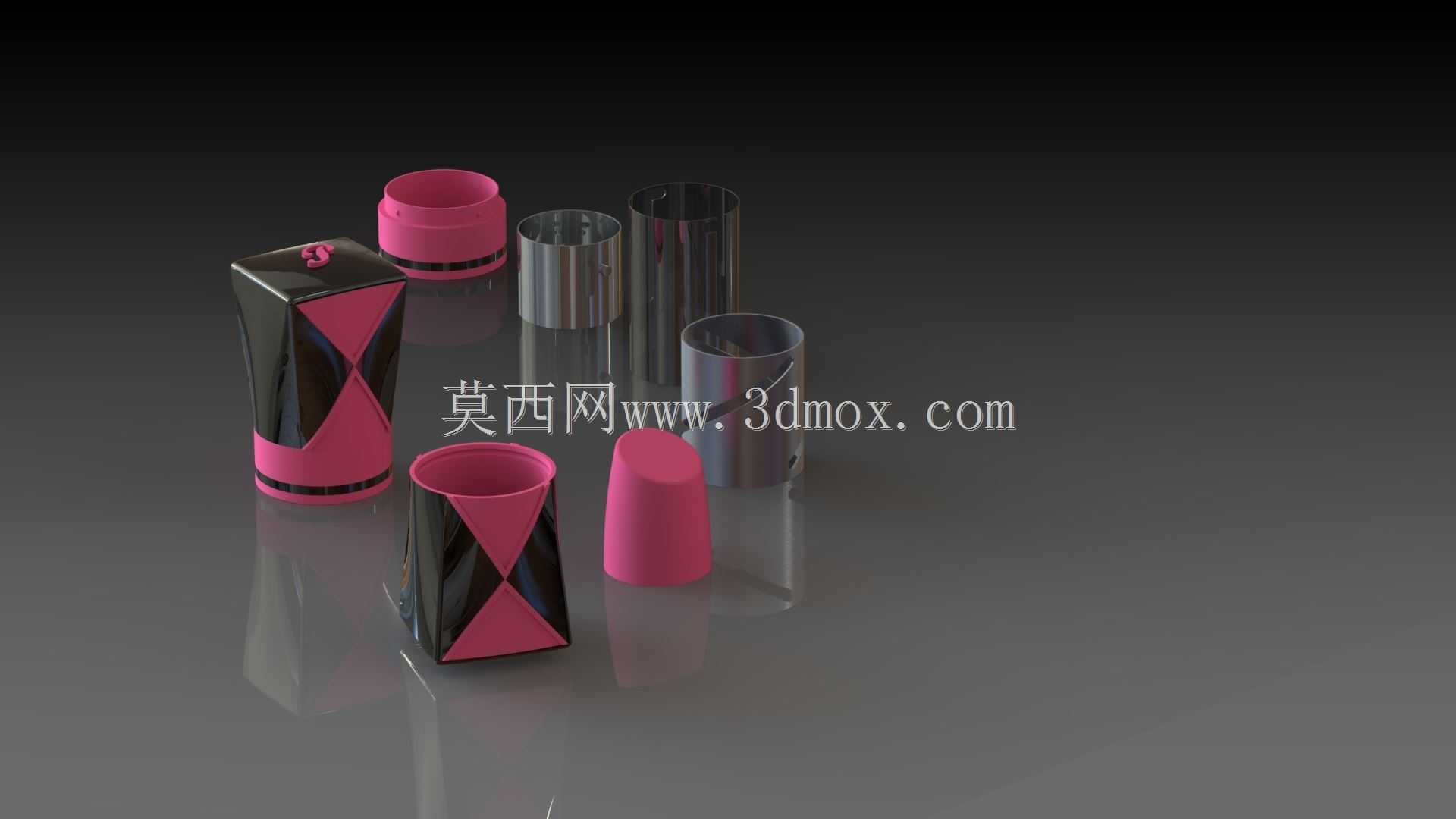

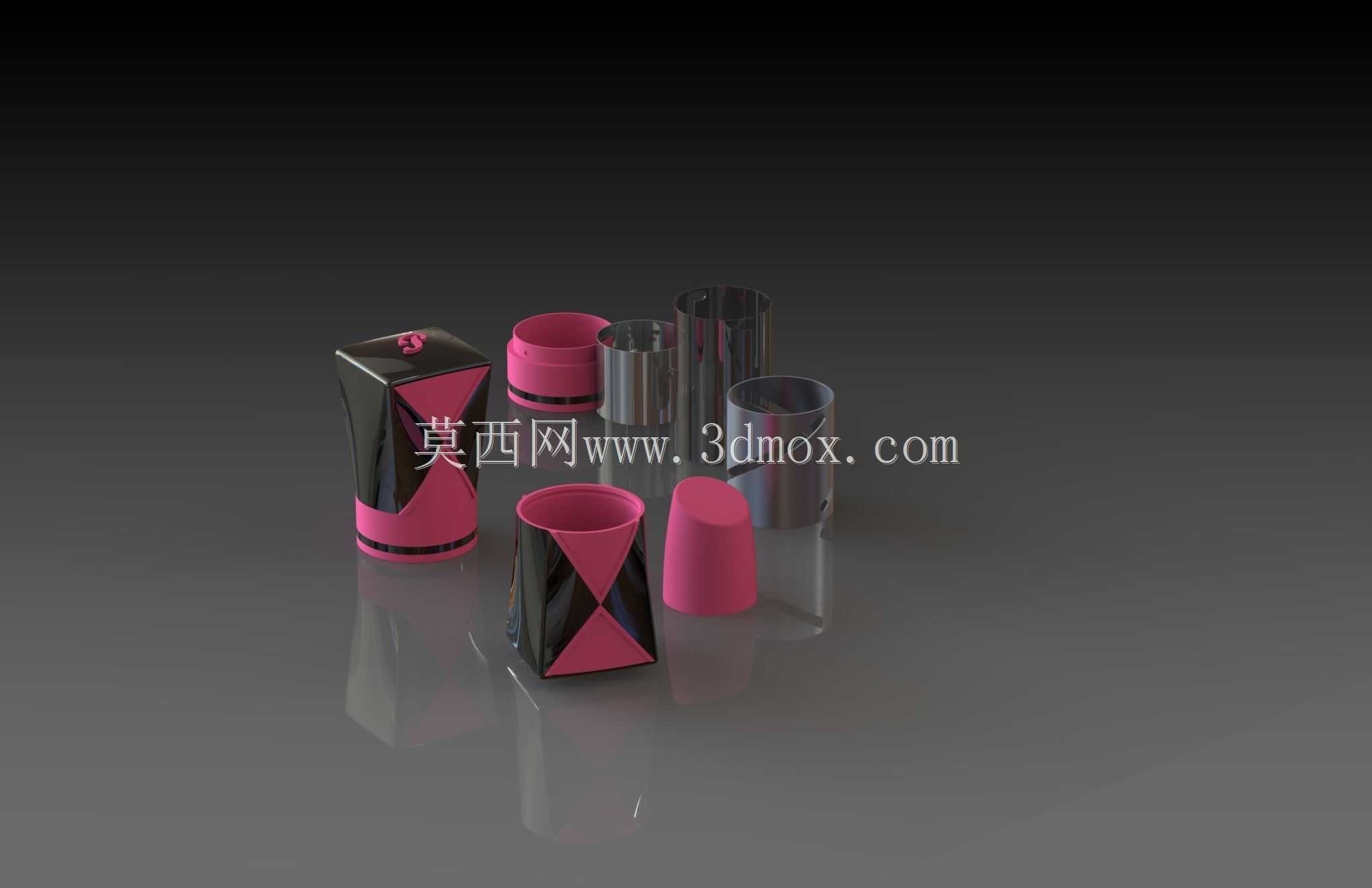

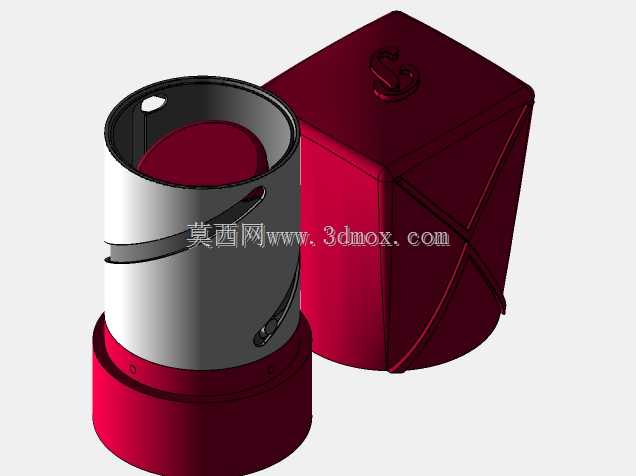

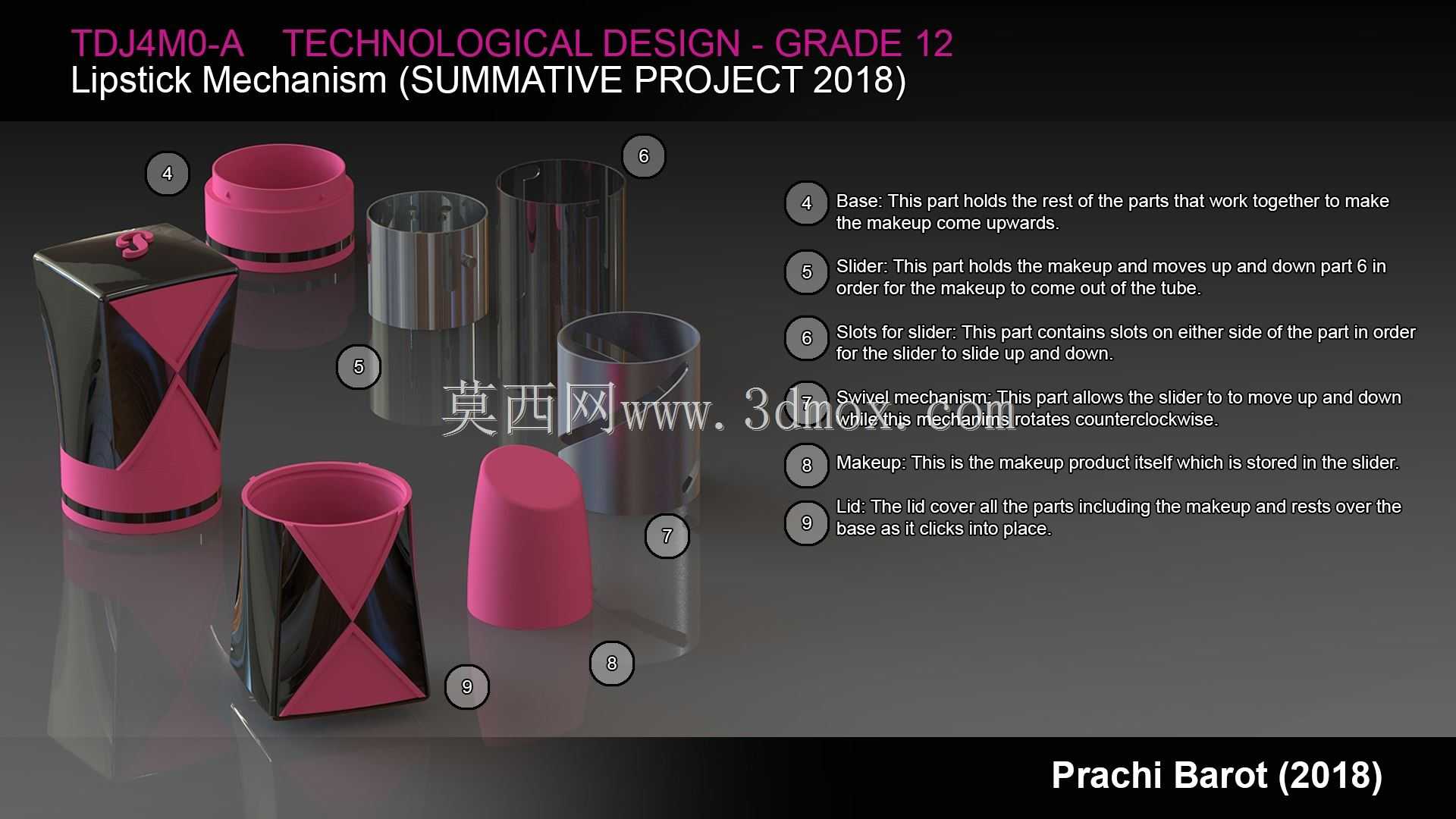

　　这套旋转出芯结构的核心传动逻辑，是通过外管与中束芯的相对旋转，将周向转动转化为膏体承载座的轴向直线运动，结构中没有额外的弹性零件，完全依靠螺旋导向槽与定位凸点的配合实现传动，整体零件数量控制在5件以内，包括外管固定套、旋转内套、膏体承载座、定位衬套、顶部限位挡圈，所有零件均采用薄壁注塑工艺成型，单件壁厚控制在0.8-1.2mm，既满足结构强度要求，也能控制整体重量与材料成本。

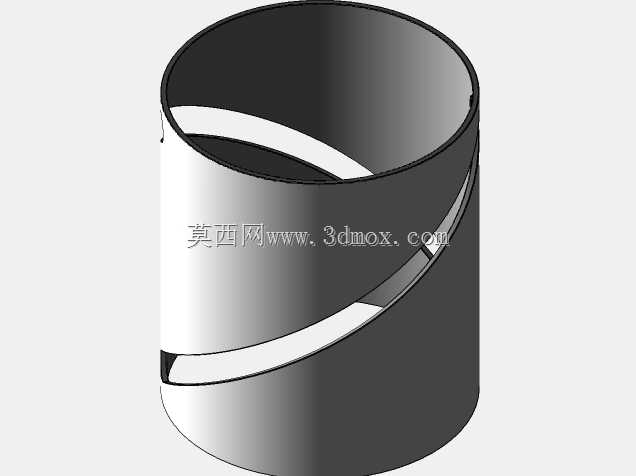

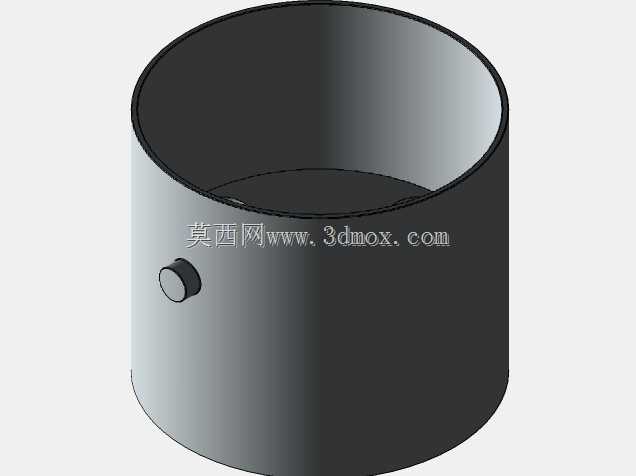

　　设计过程中首先要考虑的是传动的顺畅性，螺旋导向槽的导程设置为8mm，也就是旋转一周膏体升降8mm，这个参数是经过反复验证的：导程过大会导致单次旋转膏体伸出过长，容易造成膏体磕碰断裂，导程过小则需要旋转多圈才能伸出足够使用长度，用户操作体验差。导向槽的截面采用R0.5mm的圆弧过渡，与承载座上直径1mm的定位凸点配合，配合间隙控制在0.05-0.1mm，既不会因为间隙过大出现升降晃动，也不会因为间隙过小导致旋转卡涩，在常温环境下旋转扭矩控制在0.1-0.2N·m，用户单指旋转即可完成操作，手感均匀无卡顿。

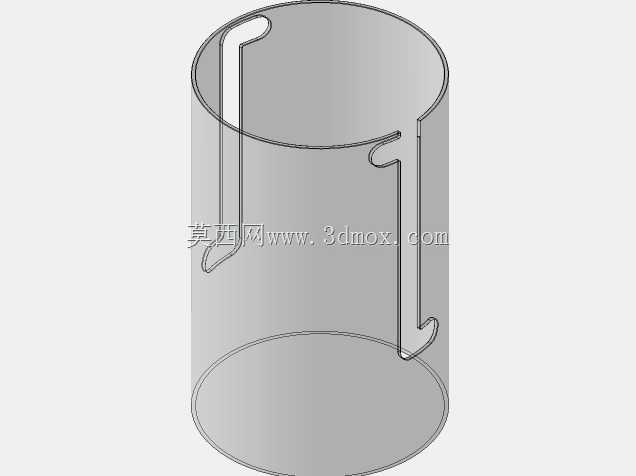

　　结构的限位设计是可靠性的关键，在螺旋槽的上下两端分别设置硬限位挡块，当膏体升到最高使用位置时，定位凸点卡入上限位槽，此时膏体伸出长度刚好为15mm，满足单次涂抹的使用需求，继续旋转不会出现膏体脱出的情况；当膏体完全收回时，定位凸点卡入下限位槽，膏体顶端完全缩入外管内部，距离管口预留2mm的安全距离，避免盖合口红盖时蹭到膏体。同时在承载座内部设置十字形的膏体固定筋，筋条高度8mm，插入膏体底部的预制孔中，防止膏体在升降过程中出现松脱、转动的问题，即使在夏季高温环境下膏体轻微软化，也不会出现脱落的情况。

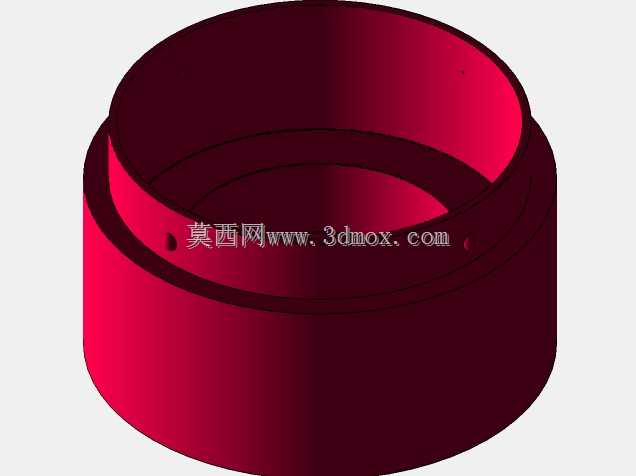

　　从安装适配的角度来看，这套结构的外管固定套外壁设置有周向定位筋，可以直接粘接或卡接在口红的外观外壳内部，不需要额外的紧固件，装配时只需要按照顺序将零件依次套入，最后压入顶部限位挡圈即可完成组装，单组结构的装配时间不超过10秒，适配日化行业的高速自动化装配线要求。结构的所有传动面都没有尖锐棱角，所有转角都做了R0.3mm以上的圆角处理，避免注塑成型时出现飞边、应力集中的问题，量产时的零件合格率可以稳定在98%以上。

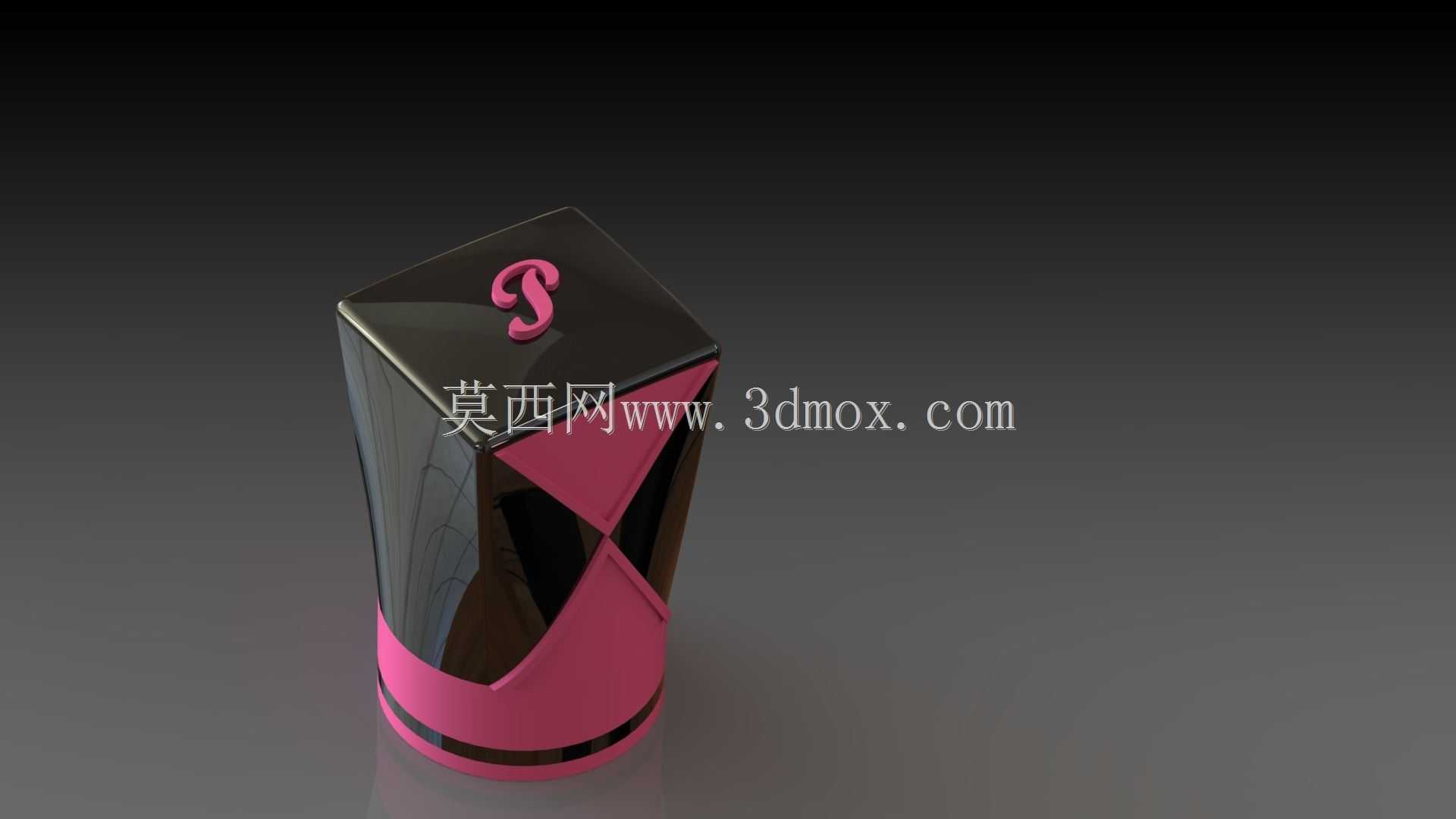

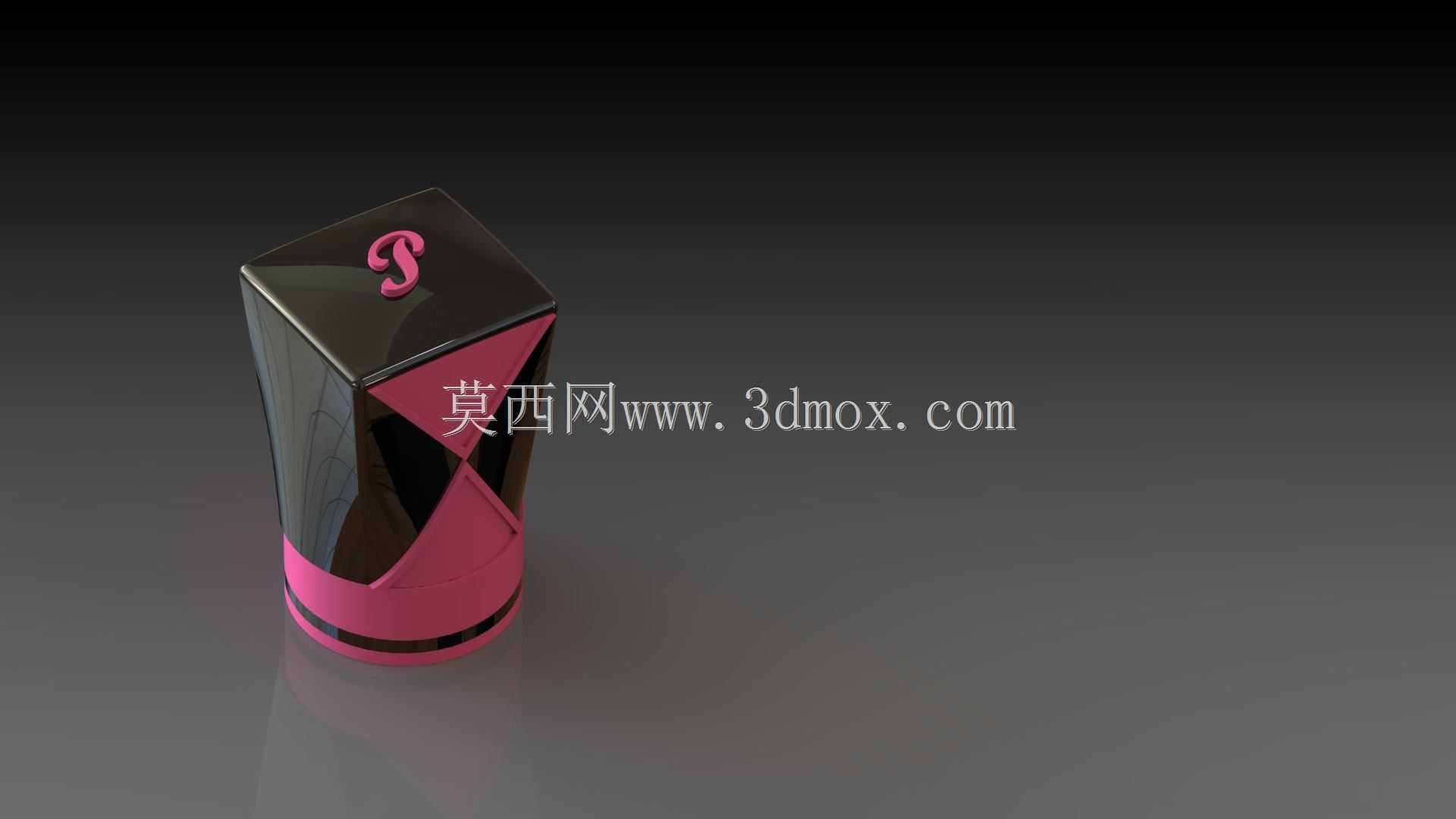

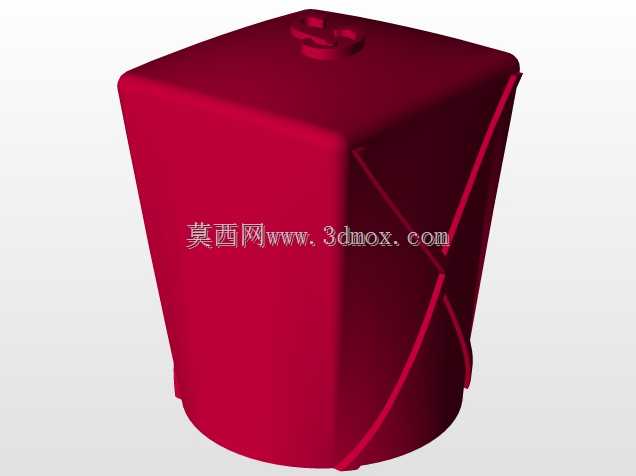

　　实际使用过程中，这套结构可以承受至少500次的往复旋转循环，按照每天使用3次计算，完全覆盖口红的正常使用周期，不会出现传动失效、卡滞的问题。同时结构可以适配不同外观风格的口红外壳，不管是多边形切面外壳还是圆柱形外壳，只需要调整外管固定套的外壁形状即可，核心传动结构不需要做任何改动，具备很强的通用性，能够大幅缩短不同外观款口红的结构开发周期，减少开模成本。在结构验证阶段，需要重点做高低温环境下的可靠性测试，在-10℃到60℃的环境温度区间内，旋转扭矩变化不超过0.05N·m，不会因为低温导致塑料件收缩卡涩，也不会因为高温导致塑料件变形出现传动间隙过大的问题，满足不同地区、不同季节的使用需求。
