轴用开口式双孔外挡圈结构设计

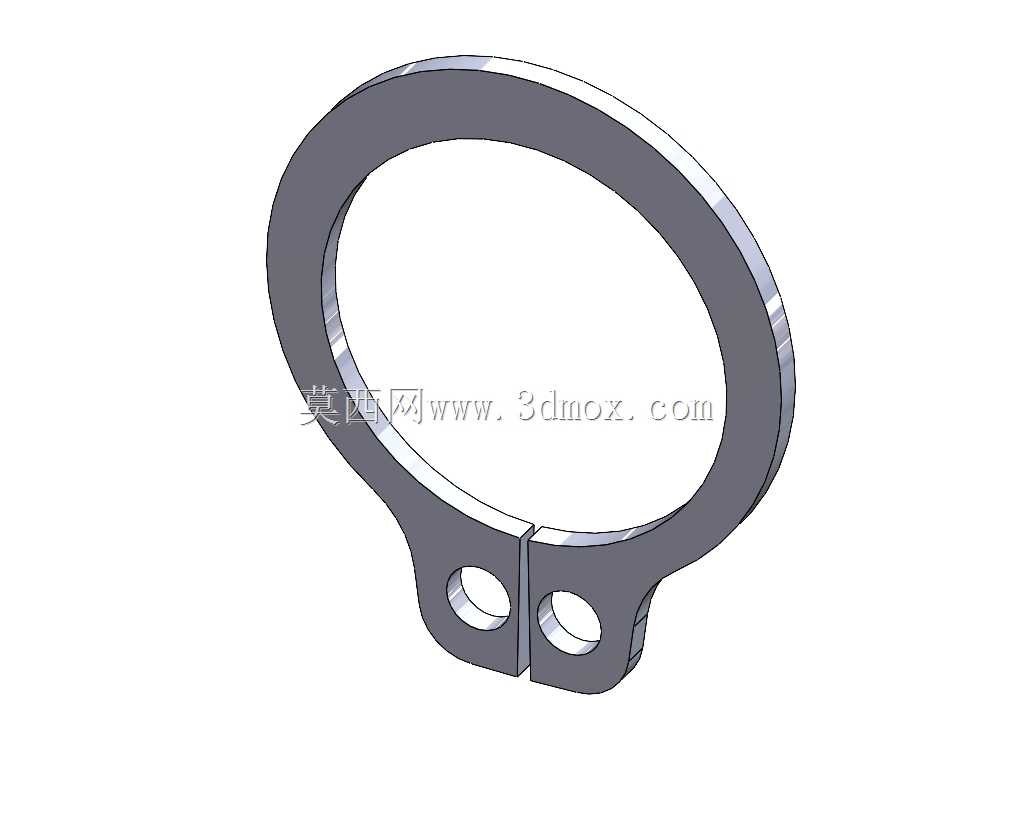

　　工人不需要对轴端做复杂的螺纹加工或者压板钻孔，只需要用卡簧钳插入挡圈端部的两个小孔，撑开挡圈的开口就能顺利套入轴上的卡槽，松开钳口后挡圈依靠自身的弹性形变力卡紧在卡槽内，整个装配过程耗时极短，后期维护拆卸也同样方便，不需要破坏周边的装配结构。设计这类挡圈的时候，首先要匹配对应轴径的卡槽尺寸，挡圈的内径要略小于卡槽的底径，保证撑开后能顺利套入，回弹后能牢牢贴合卡槽的圆柱面，不会在运行中出现松脱；挡圈的厚度要和卡槽的宽度匹配，间隙控制在合理范围内，既不能因为间隙过大导致限位时存在窜动旷量，也不能因为间隙过小导致装配卡滞。两个安装孔的位置设计在开口端的两个凸耳上，孔的中心距要适配标准卡簧钳的钳头间距，在各类回转传动、轴系装配的场景里，轴向外窜动一直是影响设备运行稳定性的核心问题之一，这类带双安装孔的开口外挡圈，就是针对轴类零件轴向限位需求设计的典型紧固件，和传统实心卡环、轴端压板相比，它的安装便捷性、空间占用率都有明显优势，在减速机输出轴、电机转子轴、输送机辊筒轴、机床主轴组件等大量需要轴向定位的结构中都有广泛应用。从实际使用场景来看，这类挡圈通常卡嵌在轴件预设的环形卡槽内，挡圈的外沿会突出轴的外圆表面，抵住安装在轴上的轴承内圈、齿轮端面、套筒或者其他回转零件的侧面，以此限制零件沿轴向的位移，避免传动过程中零件窜动引发的啮合错位、轴承偏载、密封件磨损等一系列故障。很多现场装配的场景里，

　　孔的深度和直径要保证钳头插入后有足够的施力接触面，不会因为撑开时受力过大导致孔边开裂。挡圈的开口宽度需要结合装配时的撑开量计算，既要保证撑开后内径能扩大到超过轴的外径方便套装，又要控制开口宽度不会过大导致回弹后卡入卡槽时出现错位。挡圈的外圆尺寸需要根据被限位零件的内孔或者接触面尺寸确定，要保证外沿有足够的接触面积抵住被限位零件的端面，避免接触面积过小导致零件端面被压溃，尤其是在承受轴向冲击载荷的场景里，外沿的接触宽度需要做针对性加强，部分重载场景下还会对挡圈做热处理提升硬度和弹性极限，避免反复拆装或者长期受载后出现塑性变形失去限位能力。从安装边界来看，这类挡圈装配后轴向突出轴面的尺寸很小，不需要额外预留较大的安装空间，

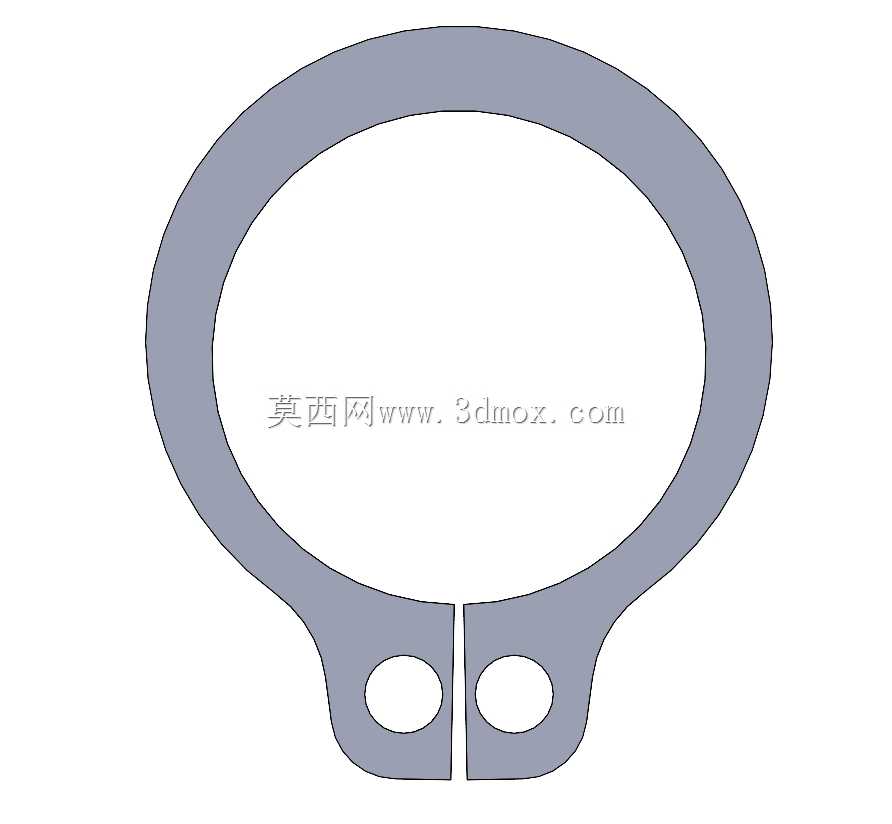

　　非常适合结构紧凑的传动箱、小型设备内部的轴系布局，不会和周边的箱体壁、相邻传动零件产生运动干涉。设计建模过程中，需要重点处理开口处的过渡圆角、凸耳与环体的连接应力集中位置，避免尖角导致的应力断裂，环体的截面厚度要均匀，保证弹性形变时整个环体的应力分布一致，不会出现局部应力过大提前失效的情况。双孔的同轴度、孔与环体端面的垂直度也要控制在合理公差范围内，保证卡簧钳插入时不会出现偏斜，撑开过程中受力均匀，不会因为单侧受力导致挡圈弹出或者变形。在实际选型匹配时，还要结合轴的转速、承受的轴向载荷大小、工作环境的腐蚀情况选择对应的材质和表面处理方式，普通工况下常用弹簧钢制作做发黑处理，腐蚀环境下可以选用不锈钢材质，

　　部分有耐磨需求的场景还会做表面淬火处理。很多新手设计时容易忽略挡圈装入卡槽后的露出高度，要么露出高度不够导致限位失效，要么露出过高和周边零件刮蹭，还有的会把安装孔的位置设计得过于靠近环体内侧，导致卡簧钳无法顺利插入，这些细节都需要结合实际装配工艺反复校核。另外挡圈的开口方向在装配时也有讲究，通常要避开轴上的键槽位置，避免开口处卡入键槽边缘导致挡圈无法完全卡入卡槽，承受载荷时出现松脱。这类看似简单的小零件，在整个轴系结构里起到的作用至关重要，一旦挡圈失效弹出，很可能导致轴上零件窜位，引发传动卡滞、零件碰撞甚至设备停机的严重故障，所以从结构尺寸、材料选型到建模细节都不能掉以轻心，每一处尺寸公差都要结合实际装配和受力情况确定，才能保证长期运行的可靠性。
