激光切割拼装式桁架桥梁结构设计

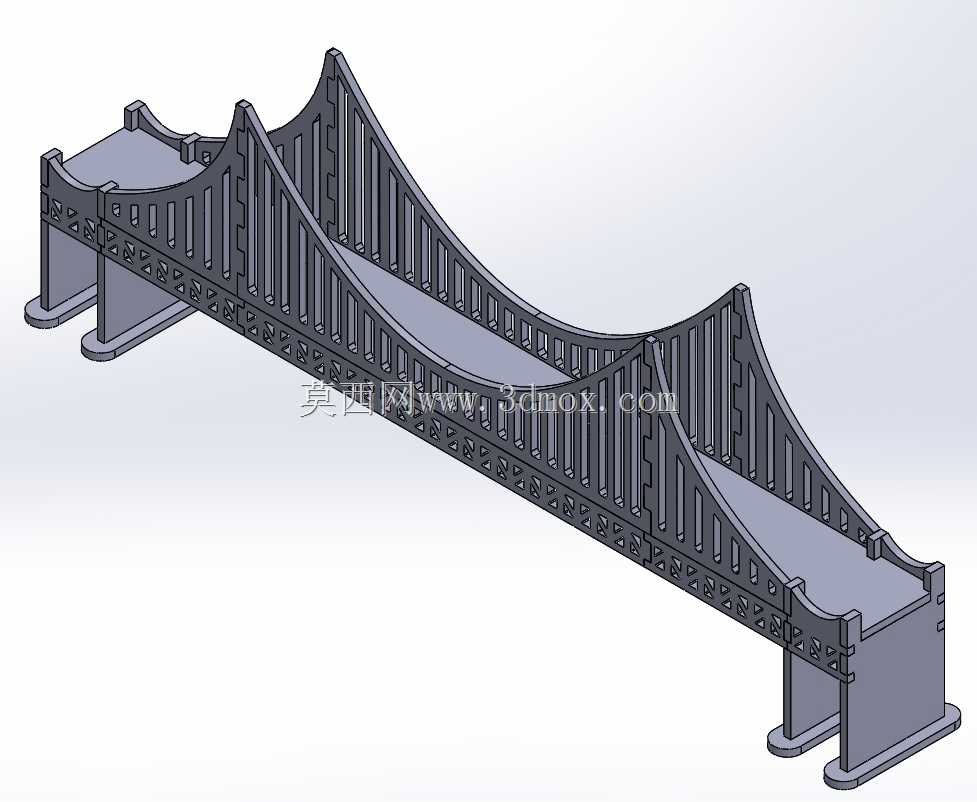

　　该桥梁结构采用实体建模方式完成全参数化设计，核心适配5mm厚度金属板材的激光切割加工工艺，所有构件拆分后均为平面型材，无需复杂开模或多轴加工工序，切割完成后可通过榫卯插接配合少量紧固件完成整体拼装，大幅降低小批量制作与教学实训场景下的加工门槛。从实际应用场景来看，该结构可作为机械类专业实体建模教学的实训案例，帮助学习者掌握钣金类构件的拆分逻辑、装配约束关系，也可按比例缩放后制作沙盘场景的桥梁配件，或是作为小型景观装置的承重结构使用，适配教学演示、文创制作、小型展陈搭建等多类场景。

　　设计过程中优先考虑加工可行性，所有构件的切割轮廓均做了圆角过渡处理，避免激光切割时出现锐角烧蚀缺陷，同时所有插接槽的宽度统一匹配5mm板材厚度，槽位深度经过受力验算，既保证拼装时的定位精度，又避免槽深过大导致构件局部强度不足。主承重桁架采用变高度轮廓设计，跨中位置桁架高度最大，向两端支座位置逐步收窄，符合简支梁桥的弯矩分布规律，在控制整体重量的前提下最大化结构承载效率，桁架腹杆采用等间距排布的竖杆加斜杆组合形式，斜杆角度统一为45度，既简化切割编程的路径参数，又能均匀传递桥面荷载到两侧主桁架。

　　桥面部分采用整板式结构，两侧预留与主桁架连接的定位凸台，拼装时可直接卡入主桁架下弦的对应槽位，无需额外定位治具即可保证桥面平整度，两端支座位置做了加宽加厚处理，增大与支撑面的接触面积，降低局部压应力，避免放置时出现支座变形。整体结构无复杂曲面特征，所有特征均可通过拉伸、切除等基础建模命令完成，建模过程中可同步验证构件的干涉情况，提前排查拼装时可能出现的卡滞、错位问题，所有构件的排版可直接对接激光切割加工软件，无需二次修整轮廓。

　　从安装边界来看，该结构为简支受力形式，两端仅需放置在平整刚性支撑面上即可正常受力，无需额外的锚固结构，拼装完成后整体线性偏差可控制在0.2mm以内，适配对装配精度有一定要求的展陈或教学场景。构件拆分时充分考虑板材利用率，所有零件轮廓均做了共边切割优化，单张标准板材即可完成全套构件的切割加工，减少边角料浪费。结构受力层面，主桁架上弦承受压应力，下弦承受拉应力，腹杆传递剪力，所有连接节点均为面接触，相比线接触或点接触的连接形式，应力集中系数更低，在承受均布桥面荷载时，最大应力位置出现在跨中下弦杆，经核算5mm厚度普通碳钢板材制作的1:1比例模型，可承受不低于50kg的均布静荷载，满足常规教学演示与小型展陈的承重需求。建模过程中同步完成了装配体的干涉检查，所有插接位置均预留0.1mm的装配间隙，既保证拼装时的顺畅度，又不会出现装配后松动晃荡的问题，对于需要反复拆装的教学场景，该间隙设置可保证多次拆装后仍能保持稳定的装配精度。
