SwerveDriveMK4i转向轮组防护轮罩结构

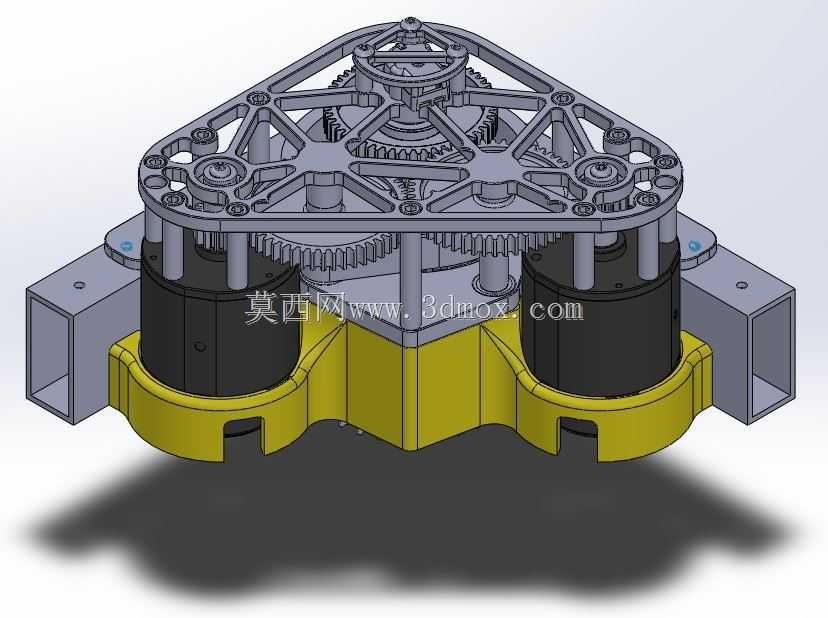

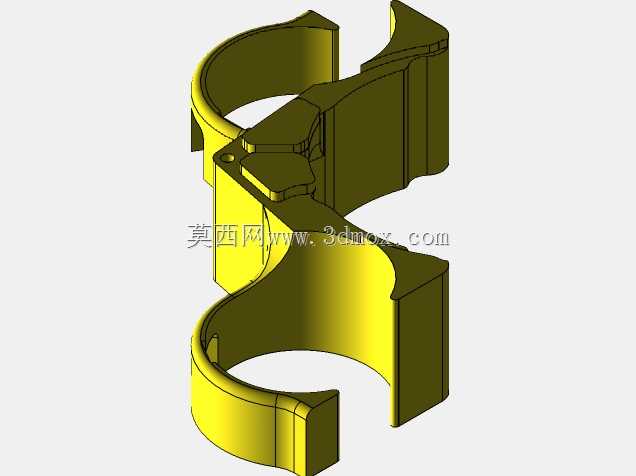

　　在竞技类移动机器人尤其是FRC等赛事的转向轮组应用场景中，轮组内部的齿轮传动、电机安装区域很容易被场地内的碎片、线缆碎屑、场地铺装颗粒侵入，轻则造成齿轮啮合卡滞、传动阻力陡增，重则打坏轮齿、造成电机堵转烧毁，直接影响赛事过程中设备的运行可靠性，这款适配Swerve Drive Specialties MK4i转向轮组的防护轮罩，正是针对这类实际工况痛点设计的结构件。从实际安装逻辑来看，该轮罩采用3D打印工艺成型，整体轮廓完全贴合MK4i轮组的下部安装边界，安装时不需要拆解现有轮组的传动结构，只需要将轮罩贴合在主轴承板的下侧对应位置，通过底部设置的三个螺钉穿过底板对应安装孔完成锁紧固定，不会额外占用轮组的转向活动空间，

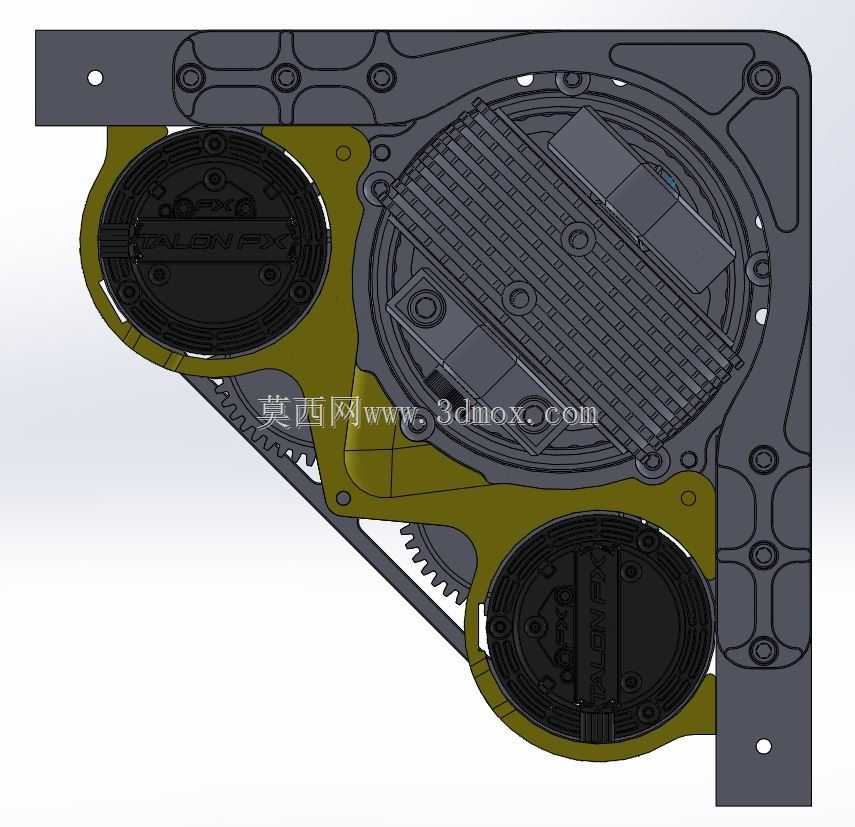

　　也不会干涉轮组的全角度转向动作。在功能设计上，轮罩的围挡结构完全包围电机底座的下部区域，在轮组与安装框架的间隙处形成连续的防护屏障，能够阻挡绝大多数尺寸大于安装缝隙的异物进入轮组内部的传动腔，同时轮罩的结构做了针对性的让位设计，在电机对应位置预留了足够的拆卸操作空间，不需要拆除整个轮罩就可以完成电机的拆装检修，大幅降低了赛事间隙的设备维护效率。从结构设计思路来看，这款轮罩没有采用全包式的封闭结构，而是结合轮组的实际安装框架做了适配性的轮廓裁切，上部边缘完全贴合框架内部的安装面，消除防护间隙，下部的围挡高度刚好覆盖电机与齿轮组的下部暴露区域，既保证了防护范围的有效性，又尽可能控制了零件的整体重量，不会给轮组增加过多的额外负载，

　　同时3D打印的成型方式也方便使用者根据自身轮组的实际改装情况做局部的结构调整，适配不同的改装走线、传感器加装需求。从安装边界来看，轮罩的上部定位面完全匹配MK4i主轴承板的下部安装轮廓，三个安装孔的位置与底板原有安装孔位完全同轴，不需要对现有轮组结构做任何打孔、切削改装，就可以直接完成装配，轮罩的下部边缘距离行走轮的上表面预留了足够的跳动间隙，即使行走轮在负载下产生形变、跳动，也不会和轮罩发生剐蹭干涉，围挡的侧壁厚度根据3D打印的工艺特性做了均匀化处理，既保证了结构强度，在受到场地异物撞击时不会轻易开裂，也避免了壁厚不均造成的打印翘曲、变形问题。在实际使用场景中，这类转向轮组往往需要在复杂的场地环境中连续运行，场地内的胶带残胶、

　　切割产生的塑料碎屑、散落的小零件都可能顺着轮组与框架的间隙进入传动区域，以往没有加装防护的轮组往往每运行几个场次就需要拆解清理传动区域的异物，加装这款轮罩之后，异物会被轮罩阻挡在外部，只需要在每次赛事结束后清理轮罩外部附着的杂物即可，大幅降低了轮组的维护频次，同时轮罩的黄色外观也可以和轮组其他结构形成明显的视觉区分，方便运维人员快速观察轮罩的固定状态、是否存在破损移位的情况。从结构细节来看，轮罩在电机出线的位置做了对应的让位缺口，不会挤压电机的动力线缆与编码器线缆，避免线缆长期受挤压出现破损短路的问题，围挡的边缘做了圆角过渡处理，不会在安装、维护过程中划伤操作人员的手部，也不会剐蹭到场地内的其他设备、线缆。
