工业级开口销紧固件三维结构设计

　　在各类机械装配场景中，开口销是应用极广的螺纹防松与销轴限位零件，尤其在存在振动载荷、交变冲击的工况下，这类低成本高可靠性的紧固件是保障连接副不发生松脱失效的核心元件之一。日常设备运维与新机装配中，开口销常配合开槽螺母、带孔销轴使用，穿过螺母槽与销轴通孔后将尾部掰开，就能形成可靠的机械锁止，完全规避螺纹连接在振动下自回转松脱的风险，在工程机械行走机构、农用设备传动部位、机床操纵连杆、汽车底盘连接点等场景都能见到它的应用。

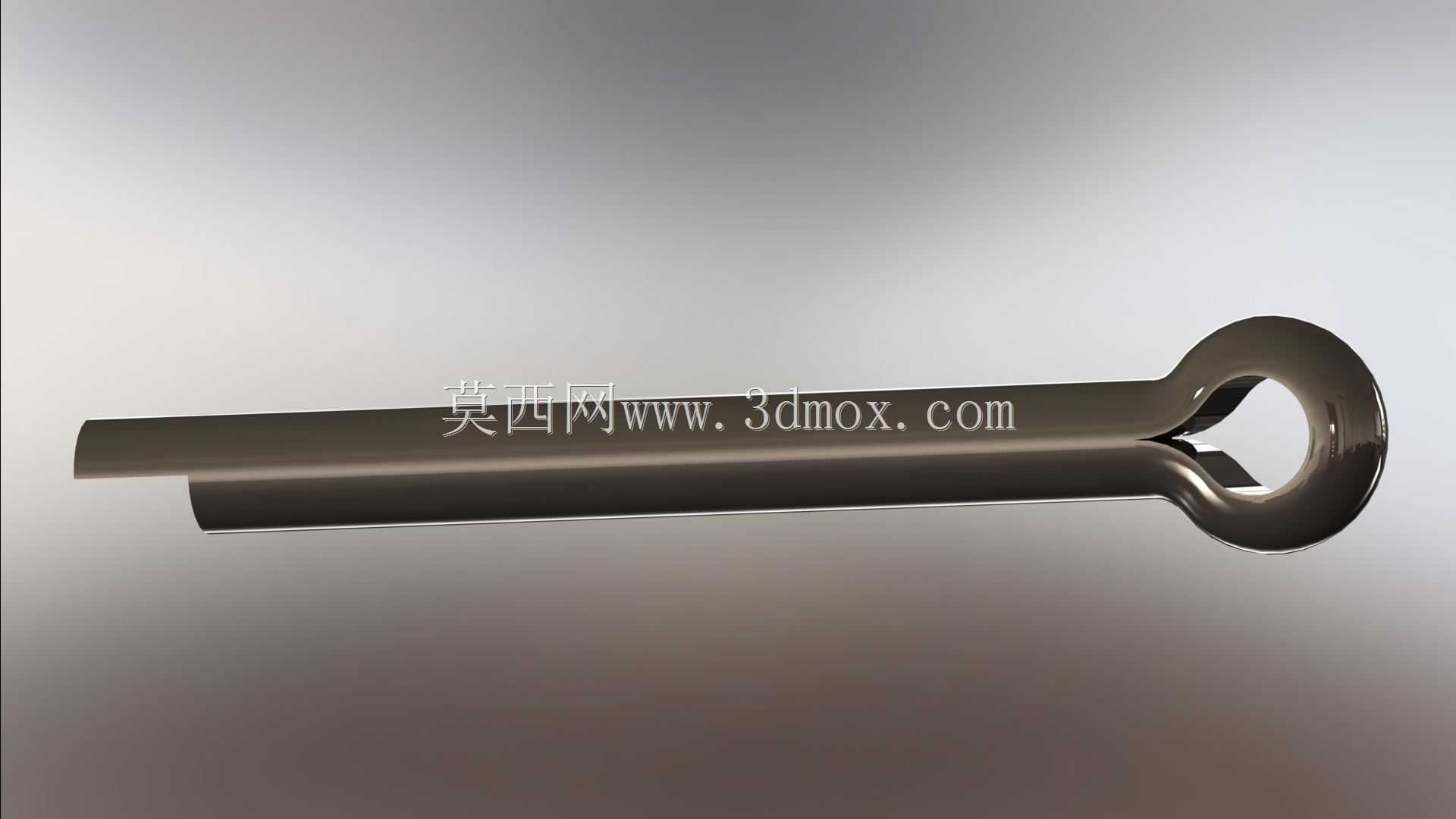

　　从结构设计逻辑来看，这款开口销采用半圆柱长杆搭配头部圆环的经典构型，长杆部分为对称的两个半圆柱段，并拢后可顺利穿过预制的安装通孔，穿入到位后将两个尾段向相反方向弯折贴紧被连接件表面，即可形成防脱限位。头部的圆环结构一方面方便装配时用尖嘴钳夹持施力，将销体推入安装孔，另一方面在需要拆卸维护时，可通过撬棍插入圆环施力将销体拔出，兼顾装配便利性与拆卸可行性。设计时需要重点控制杆部的直径公差，既要保证销体能顺畅穿过对应规格的安装孔，避免装配时卡滞，又要保证与孔壁的间隙控制在合理范围，避免连接副存在过大窜动量。

　　实际选型应用时，需要结合被连接件的安装边界确定销的规格：杆部直径需匹配销轴或螺栓上预制的通孔直径，通常销径比通孔直径小0.1-0.2mm即可满足装配需求；销的总长度需要保证穿入后掰开的尾部能完全贴紧被连接件表面，不会与周边运动部件发生干涉，同时伸出长度不宜过长，避免额外占用装配空间。头部圆环的内径设计需要兼顾通用夹持工具的尺寸，适配常规尖嘴钳的钳头直径，方便现场装配操作。杆部的过渡圆角设计也十分关键，头部与杆部的衔接处采用平滑圆弧过渡，避免应力集中导致销体在受冲击载荷时从根部断裂，尾端做小角度倒角处理，引导销体顺利穿入安装孔，减少装配对位的时间成本。

　　在不同的应用场景下，开口销的材质选择会有差异，但结构构型基本保持一致：重载振动场景下会选用弹性更好的弹簧钢材质，保证弯折后不会发生断裂，同时长期使用下保持足够的锁止力；普通常压工况下选用低碳钢镀锌材质即可满足防腐蚀与强度需求。建模过程中需要重点还原杆部的半圆柱剖面特征，以及头部圆环与杆部的平滑过渡结构，保证模型导入装配体后能准确模拟装配干涉检查，验证销体穿入后尾端掰开的空间是否充足，避免实际装配时出现尾端与周边零件碰撞的问题。同时模型的尺寸参数完全对应通用紧固件的标准规格，可直接用于装配体的BOM导出，指导实际生产采购与装配作业。

　　很多结构设计新手在做装配时容易忽略开口销的安装空间预留，往往只预留了穿入销体的通孔位置，没有预留尾端弯折的操作空间，导致现场装配时无法将尾瓣掰开，或者掰开后尾端突出过多刮碰周边运动部件。这款三维模型完整还原了开口销装配后的实际形态，可在虚拟装配阶段直接验证安装边界：穿入孔位后尾段掰开的角度、伸出长度、与周边零件的安全间隙都能通过模型直接测量，提前排查设计阶段的空间干涉问题，减少后续加工装配阶段的设计变更。同时模型的杆部直线度、圆环圆度都按照实际加工精度做了还原，可用于装配工艺的模拟，验证装配时销体的导入路径是否顺畅，是否存在结构遮挡导致工具无法操作的问题。
