90度4040铝型材直角连接安装角件

　　在工业铝型材框架搭建的各类场景中，直角连接是最常见的型材拼接形式，这类90度角连接件的应用覆盖了从轻型设备机架、物料周转架、工作台框架到自动化设备护罩支撑的绝大多数铝型材组装场景。日常做结构设计时，针对40系列铝型材的垂直拼接，很多新手会直接选用通用角码，但实际产线应用中，不同安装场景对连接件的强度、安装便捷性、外观平整度要求差异很大，这款适配40X40规格铝型材的90度直角角件，就是针对常规框架连接场景做的优化设计。

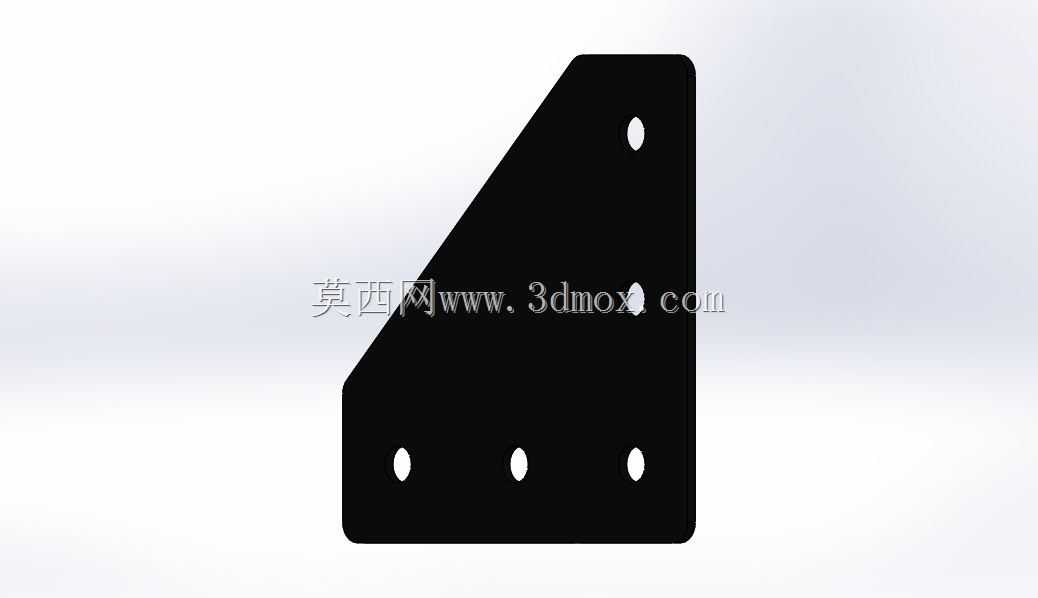

　　从实际安装边界来看，这款角件的两个垂直安装面分别贴合40系列铝型材的安装槽面，整体厚度控制在2.65mm，表面做黑色静电喷塑处理，既可以和常规黑色工业铝型材框架外观保持统一，喷塑层也能在车间多尘、有少量切削液飞溅的环境下起到基础防锈作用，避免长期使用后连接件表面出现锈迹污染型材表面。角件的安装孔位完全匹配40系列铝型材的槽口中心距，其中垂直方向的长腰孔设计，是实际装配中非常实用的细节——现场组装框架时，铝型材切割难免存在零点几毫米的长度误差，长腰孔可以给安装预留一定的调节余量，不需要强行掰动型材对位，能大幅降低现场组装的校准难度，尤其是搭建长度超过三米的长框架时，多个连接件的累计误差可以通过每个角件的调节量抵消，避免最后出现框架对角偏差过大、护板装不上的问题。

　　从功能特性来说，这款角件属于隐藏式安装的配套连接件吗？不，它是外装式角件，和内置角槽连接件相比，它不需要在型材端部提前攻丝或者预置弹片螺母，组装时只需要在型材槽内放入对应规格的T型螺栓，穿过角件的安装孔锁紧螺母即可完成固定，对于后期需要调整框架结构、加装层板或者附属配件的场景，外装角件可以直接在外部拆装，不需要拆解相邻的型材段，维护改装的便捷性远高于内置连接件。很多做设备护罩框架的场景里，会在框架外侧安装亚克力板或者钣金门板，这款角件的直角边缘做了小圆弧倒角处理，不会出现尖锐边角刮伤安装人员、刮破护罩密封胶条的问题，同时角件的外轮廓和40型材的外边缘齐平，安装后不会突出型材表面，后续在框架外侧贴标识、安装线槽时不会被角件干涉。

　　设计这类角件的时候，首先要考虑的是受力匹配，40系列铝型材常用在承重不超过每米80kg的框架场景，2.65mm厚的冷轧钢板基材冲压成型后，搭配四个安装点的螺栓锁紧，完全可以满足常规框架的垂直受力需求，比如普通的工作台框架，每层放置50kg以内的工装物料，四个角用这款角件连接，长期使用不会出现角部变形、连接松动的问题。孔位设计上，除了适配型材槽距的安装孔，角件斜边上的减重孔并不是单纯为了省材料，实际安装时，这个孔可以作为走线的过孔位，框架内部的传感器线、照明线可以从这个孔穿过，不用额外在型材上打孔走槽，对于小型设备机架的内部布线非常友好。另外，黑色喷塑的表面处理，相比普通的镀锌处理，在做视觉检测设备的框架时，黑色表面可以减少环境光的反光干扰，避免框架反光影响视觉相机的成像效果，这也是很多光学检测设备机架优先选黑色表面连接件的原因。

　　实际选型的时候要注意，这款角件适配的是槽宽8mm的标准4040欧标铝型材，如果是国标40型材，槽口宽度不同，对应的螺栓头尺寸不匹配，是不能直接通用的。安装时建议搭配法兰面锁紧螺母，相比普通六角螺母，法兰面可以增大和角件表面的接触面积，锁紧后防松效果更好，在有持续振动的设备旁安装框架时，不需要额外加防松垫圈也能保持长期的锁紧力。如果是搭建需要经常移动的周转车框架，在角件和型材的贴合面可以加一层薄的橡胶减震垫，能避免移动过程中角件和型材之间因为硬接触产生异响，同时也能弥补型材表面的轻微不平整，让连接更紧密。

　　很多人做铝型材框架设计时，会忽略连接件的安装空间预留，这款角件的安装面宽度刚好和40型材的面宽一致，安装时螺栓的操作空间只需要在型材外侧预留10mm的扳手空间即可，不需要在型材内部预留操作位，对于空间紧凑的小型框架来说，这点非常重要，不会出现因为空间不够扳手伸不进去、没法锁紧螺栓的问题。另外，角件的直角精度控制在0.1度以内，组装时只要型材切割端面垂直度达标，用这款角件拼接出来的框架直角偏差可以控制在每米0.5mm以内，完全满足普通设备机架、工作台的平面度要求，不需要额外做角部校准。
