手持便携一体式集尘清扫工具结构设计

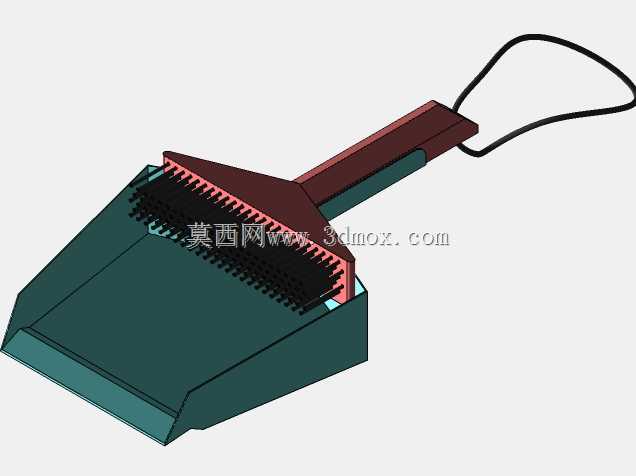

　　日常桌面、设备表面、狭小工位的碎屑清扫一直是清洁场景里的痛点，普通扫帚和簸箕分体设计，收纳时占空间，清扫过程中容易出现碎屑扫入簸箕时漏撒、握持时两者配合角度不对导致清扫效率低的问题，这款一体式集尘盘和扫帚的结构设计，正是针对小范围精细清扫场景做的优化，覆盖家用桌面清洁、车间工位边角碎屑清理、工作台面加工残屑收集等多个实际使用场景。从功能特性来看，这款设计将扫帚与集尘簸箕做了可嵌合的一体化结构，扫帚刷体部分可以完全嵌入集尘盘的前端卡槽内，闲置状态下两者组合为一个整体，通过手柄末端的挂绳可以直接悬挂在墙面挂钩上，不会像分体清洁工具那样出现单件丢失、收纳散乱的问题。握持部分做了贴合手掌弧度的收窄设计，手柄长度控制在单手握持舒适的区间，

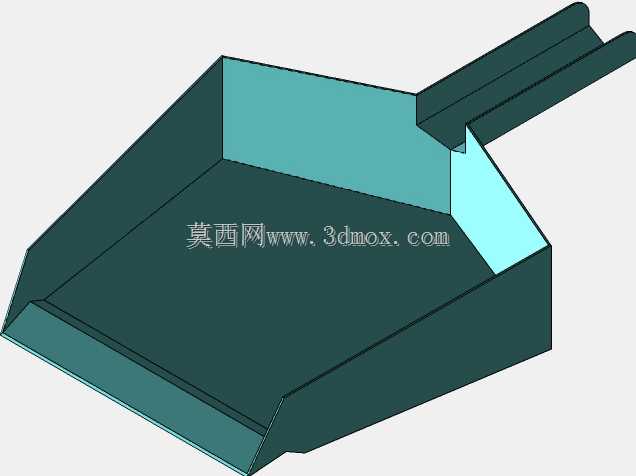

　　清扫时手腕不需要过度弯折，长时间握持清理也不会出现明显的酸胀感。集尘盘的前缘做了极薄的贴边处理，和接触面的缝隙控制在0.2mm以内，清扫时哪怕是粉末状的碎屑也能顺利扫入盘内，不会出现前缘卡滞、碎屑被推到盘底下方的问题。刷体部分的刷毛采用错落排布的植毛结构，边缘刷毛比中间区域刷毛稍长，清扫边角位置时可以贴合转角的两个立面，不需要反复调整角度就能把缝隙里的碎屑带出来。设计过程中首先考虑的是嵌合结构的可靠性，集尘盘前端的卡槽尺寸和刷体基座的尺寸做了0.1mm的过盈配合，嵌合后不会因为轻微晃动就出现两者分离的情况，同时卡槽边缘做了圆角导向，使用者不需要刻意对准就能顺利把刷体卡入集尘盘。刷体和手柄之间做了15度的倾角设计，

　　这个角度是经过多次握持模拟验证的，当集尘盘平放在接触面上时，握持手柄的手臂自然下垂的角度刚好和手柄倾角匹配，清扫时不需要刻意抬高手腕调整刷体和接触面的贴合度。集尘盘的容积做了合理控制，单次清扫收集的碎屑量可以满足普通桌面、工位单次清洁的需求，同时盘体深度做了加深处理，移动过程中收集到的碎屑不会因为轻微倾斜就洒出来。从安装边界和外形尺寸来看，整套工具组合后的整体长度控制在280mm左右，集尘盘的宽度为120mm，最厚处的尺寸不超过40mm，不管是挂在墙面收纳还是放在抽屉里存放，都不会占用过多空间。刷体部分的刷毛长度为15mm，软硬程度做了平衡设计，既不会因为刷毛过软无法扫动稍大的颗粒碎屑，也不会因为刷毛过硬刮伤木质桌面、

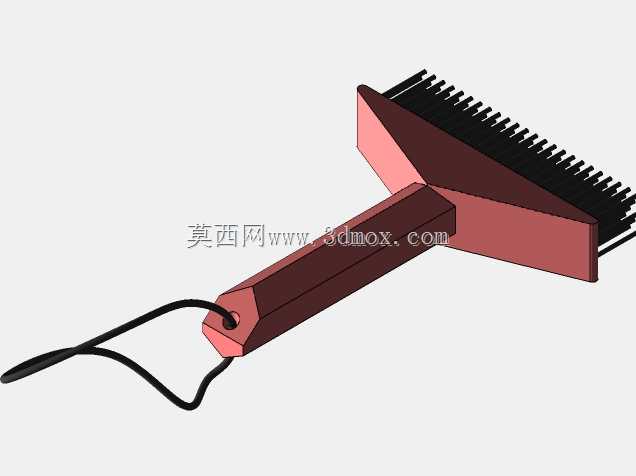

　　设备漆面等易刮损的接触面。手柄末端的挂绳孔做了内嵌式设计，穿入挂绳后不会突出手柄表面，握持时不会硌手，挂绳采用柔性材质，悬挂时可以适配不同粗细的挂钩。在实际使用场景中，针对机械加工工位的金属碎屑清理，这款工具的集尘盘前缘做了耐磨强化处理，长期和金属工作台面摩擦也不会出现明显的卷边问题；针对家用桌面的橡皮屑、零食残渣清理，刷毛的排布密度可以保证细小粉末不会残留在刷毛缝隙里，清理后只需要轻磕集尘盘边缘就能把刷毛上附着的碎屑抖落到盘内。结构上没有多余的复杂连接件，整体只有刷体、集尘盘、手柄、挂绳四个主要部件，生产装配工序简单，后期使用过程中如果刷毛出现磨损，只需要更换刷体部分即可，不需要整体替换，降低了使用成本。集尘盘的底部做了三个微小的凸点支撑，放置在光滑台面时不会和台面完全贴合，拿起时不会因为负压出现吸附台面的情况，哪怕是在玻璃、抛光金属这类光滑表面上使用，也能轻松拿起，不会带翻台面上的其他小物件。手柄和集尘盘的连接部分做了加强筋结构，握持用力时连接位置不会出现断裂、形变的问题，能够承受正常清扫时的按压力度。刷体的基座部分和刷毛的连接做了埋入式植毛设计，刷毛根部深入基座内部3mm，长期使用不会出现刷毛脱落的情况，避免清扫过程中脱落的刷毛变成新的清洁负担。
