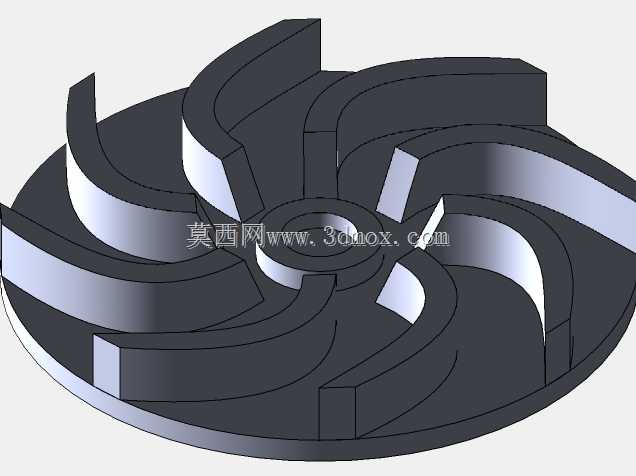

离心泵八叶弧形径向叶轮结构设计

　　该叶轮作为离心泵核心过流做功部件，直接决定泵组的水力效率、运行稳定性与适用工况范围，在民用供水、工业循环、暖通增压、轻污废水输送等场景的端吸式离心泵中应用广泛，适配输送清水或物理化学性质与水相近的低粘度介质，常规适配介质温度不超过80摄氏度的工况，也可通过材质调整适配轻度腐蚀性介质输送场景。

　　从结构设计逻辑来看，八片弧形径向叶片采用后弯式弧面构型，区别于直叶片的生硬流道转折，弧面曲率沿介质流动方向平滑过渡，能够有效降低介质进入叶轮流道后的冲击损失，减少流道内的涡流与脱流现象，在相同叶轮直径与转速下，相比六叶或七叶叶轮，八片叶片的流道分隔更细密，单流道过流截面变化更平缓，介质在流道内获得能量的过程更均匀，出口处的压力脉动更小，能够有效降低泵运行时的水力噪声与振动，尤其适合对运行平稳性有要求的楼宇供水、精密设备冷却循环等场景。叶片采用等厚设计，在满足结构强度的前提下尽可能减少叶片对过流截面的占用，降低流道堵塞风险，同时兼顾铸造或铣削加工的工艺可行性，无论是采用精密铸造还是五轴铣削加工，都能保证叶片型面的成型精度，减少后续打磨修整的工作量。

　　叶轮整体为单吸闭式结构基础上的半开式适配构型，后盘为完整圆盘结构，为叶片提供稳定的支撑刚度，前侧无完整前盖，这种设计一方面能够降低叶轮进口处的流体阻力，提升介质吸入性能，降低气蚀发生的概率，另一方面也能适配输送含有少量细小固体颗粒的介质，避免颗粒在流道入口处卡滞，相比闭式叶轮，半开式结构的过流适应性更强，维护清理也更便捷。叶轮中心设置阶梯式安装轴孔，轴孔处设计有定位凸台与键槽结构，能够与泵轴实现精准周向与轴向定位，保证叶轮与泵轴的同轴度，避免高速旋转时出现偏心振动，轴孔周边的轮毂做了加厚处理，能够承受泵轴传递的扭矩，同时分散叶片根部的应力集中，避免长期运行时叶片根部出现疲劳断裂。

　　从安装边界尺寸来看，该叶轮的最大外径适配常规小流量高扬程端吸泵的腔体尺寸，安装时需保证叶轮出口与泵体蜗壳隔舌的间隙在0.5到1.2毫米范围内，间隙过大会导致介质回流降低效率，间隙过小则容易出现叶轮与蜗壳的刮擦，引发运行故障。叶轮的轴向定位尺寸需匹配泵轴的轴肩位置，保证叶轮进口与泵体进水口的对中精度，避免出现偏流影响吸入性能。叶片的高度方向尺寸需匹配泵腔的轴向深度，保证后盘与泵体后盖之间的密封间隙控制在合理范围，减少容积损失。

　　在实际选型匹配时，该叶轮适配的泵型转速通常在1450转到2900转区间，对应流量范围在每小时6到25立方米，扬程范围在20到50米，能够覆盖多数中小型离心泵的工况需求。设计过程中，叶片的进出口安放角经过水力计算优化，进口安放角匹配介质来流方向，减少进口冲击损失，出口安放角控制在25度到30度区间，兼顾扬程特性与效率曲线的平坦度，保证泵在流量波动较大的工况下依然能保持稳定的运行效率，避免出现功率过载的情况。叶片的弧形型线采用贝塞尔曲线拟合，保证曲率变化连续无拐点，介质在流道内的流速变化均匀，能够有效降低流道内的局部阻力损失，提升泵的整体水力效率，相比同参数直叶片叶轮，效率可提升3到5个百分点。

　　此外，叶轮的后盘外侧设计有平衡筋结构，能够平衡部分轴向力，降低泵组止推轴承的负载，延长轴承的使用寿命。叶片与后盘的连接处采用圆角过渡，避免应力集中，同时减少流道内的流动死区，降低介质中杂质沉积的概率。整体结构在满足水力性能的前提下，尽可能简化了结构复杂度，兼顾了加工工艺性与运行可靠性，适合批量生产应用，也可作为离心泵水力模型改型的基础构型，通过调整叶片出口宽度、叶轮外径等参数适配不同的工况需求。
