立式管道冷冻水循环泵三维结构设计

　　这款立式结构的冷冻水泵，主要面向中央空调冷冻水系统、工业制冷循环回路、低温工艺冷却水输送场景设计，在商用楼宇制冷站、工业制程冷却单元、冷链配套制冷机组中承担低温冷冻水的闭式循环输送功能，区别于普通卧式清水泵，其安装形式采用立式同轴布局，电机与泵体沿垂直轴线串联布置，能够大幅缩减设备安装所需的水平占地面积，对于制冷机房空间紧凑、管路沿竖向排布的项目场景适配性更强。从结构设计逻辑来看，泵体过流段采用下进侧出的法兰接口布局，底部设置的安装底座与管路法兰共面，安装时可直接与水平铺设的回水干管对接，无需额外设置弯头调整管路走向，能有效降低管路沿程阻力损失；上部驱动段采用标准立式电机直联结构，泵轴与电机轴通过刚性联轴器同轴连接，取消了皮带传动、

　　齿轮减速等中间传动环节，既减少了传动过程中的功率损耗，也降低了长期运行过程中传动部件的维护频次。在功能特性设计上，泵腔内部的叶轮采用闭式离心结构，针对冷冻水低粘度、含气量低的介质特性优化了叶片进出口角度，能够在额定工况下保持稳定的扬程输出，避免小流量工况下出现气蚀、振动超标的问题；泵体与电机衔接位置设置了独立的机械密封腔，采用耐低温的橡胶密封件，适配冷冻水常规5-12℃的输送温度，避免长期低温运行下密封件硬化失效导致的介质渗漏问题；泵体下部的支撑立柱将电机重量均匀传递到底座法兰上，避免泵轴长期承受单侧径向载荷，延长轴承的实际使用寿命。从安装边界维度考量，该泵的进出口法兰采用标准公称通径设计，法兰螺栓孔位尺寸匹配通用管路法兰标准，

　　选型对接时无需单独定制转接法兰；设备整体竖向高度根据功率等级匹配常规制冷机房的管廊净空要求，顶部电机的接线盒预留了足够的接线操作空间，侧面设置的排气螺塞位置刚好处于泵腔最高点位，初次开机排气时无需额外拆装部件即可完成操作；底座安装孔位采用对称布局，可直接固定在混凝土基础或管路支架上，运行时的振动幅值控制在标准允许范围内，无需额外加装重型减震基座即可满足民用建筑的噪音控制要求。在实际工程应用中，这类泵组通常并联设置在制冷机房分集水器之间，根据末端负荷变化调整运行台数，模型在建模过程中完整还原了泵体的外部安装尺寸、接口位置、部件装配关系，结构设计人员在做制冷机房管线综合排布时，可直接调用该模型进行碰撞检查，提前核对泵组与周边管路、阀组、

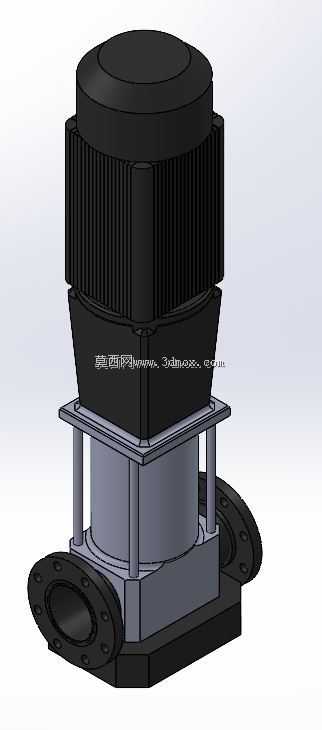

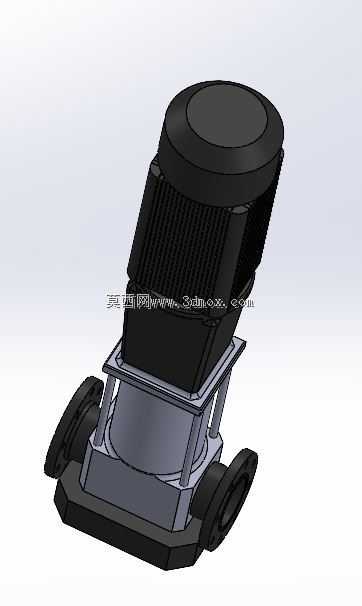

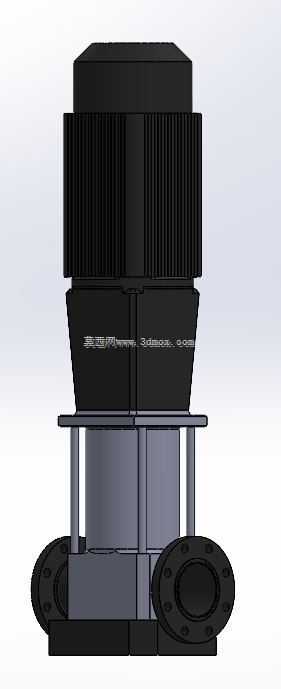

　　配电柜的安全间距，避免现场安装时出现管线干涉、操作空间不足的问题；设备选型人员也可通过模型直观核对设备的安装形式、接口方向，确认与项目管路设计的匹配度，减少选型阶段的尺寸核对误差。建模过程中对泵体的外部细节做了完整还原，包括电机外壳的散热筋结构、接线盒的安装位置、法兰面的螺栓孔分布、底座的加强筋结构，没有对安装干涉相关的细节做简化处理，能够直接用于施工阶段的BIM管线排布、设备安装技术交底，也可作为制冷系统原理演示、设备结构教学的三维展示载体，帮助现场施工人员、运维人员快速理解设备的结构组成与安装要点。
