无螺纹三轴伺服驱动机械臂结构设计

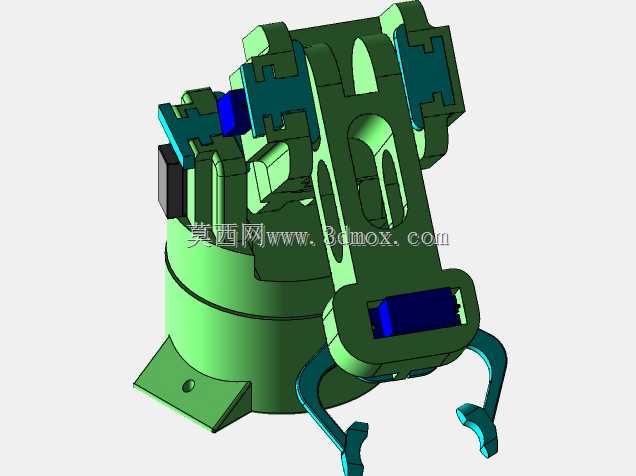

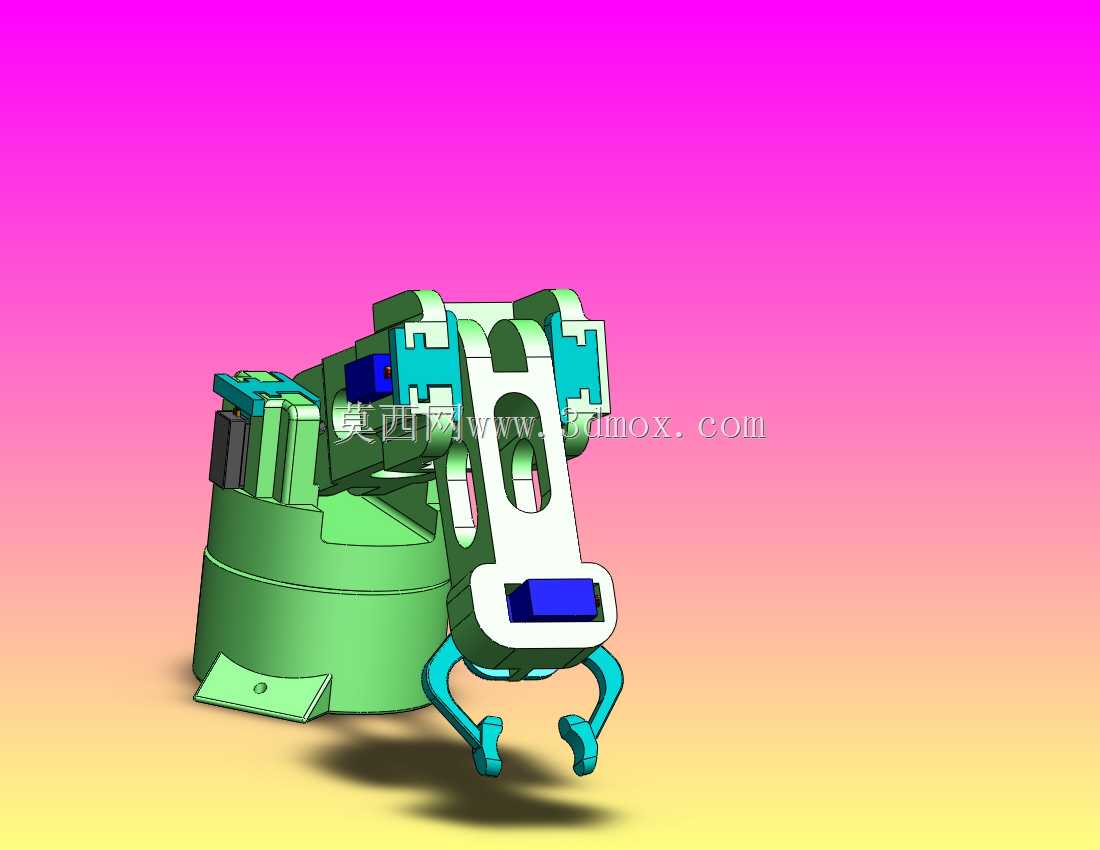

　　这款三轴机械臂的结构设计，从最初的需求锚定就瞄准了桌面级轻载作业场景，没有采用常规工业机械臂的螺纹锁紧拼接思路，所有结构件的拼接定位都靠凸台卡槽与过盈配合实现，完全适配FDM类型3D打印的制造特性，省去了打印后攻丝、额外采购紧固件的工序，个人开发者或者小型创客团队拿到模型后，只要打印参数设置合理，不需要二次机加工就能完成整机组装。从实际应用场景来看，这类结构的机械臂可以部署在桌面流水线的分拣工位，配合视觉传感器完成小型电子元器件的分拣摆盘，也可以搭载在移动巡检小车上，完成轻量型的操作任务，比如按动设备按钮、拾取小型采样物件，甚至可以作为教学实训平台，给机电专业的学生演示多轴联动的运动学原理、伺服电机的控制逻辑。

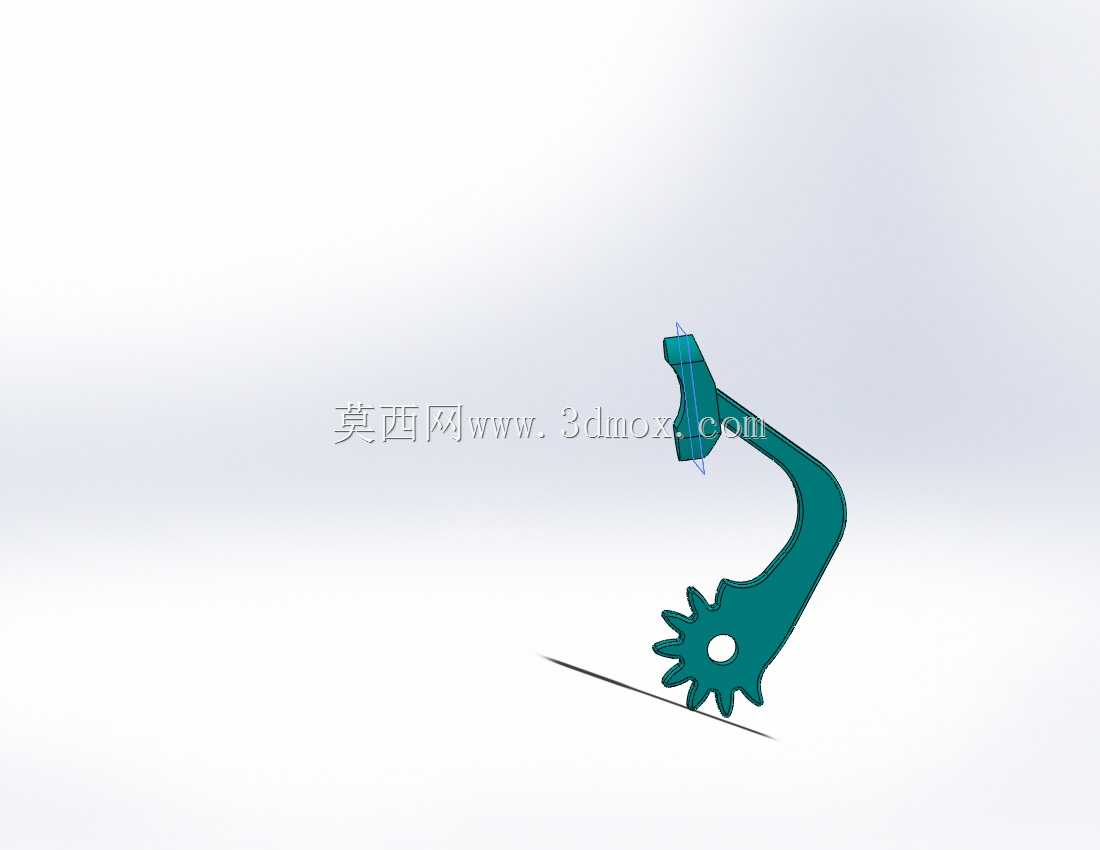

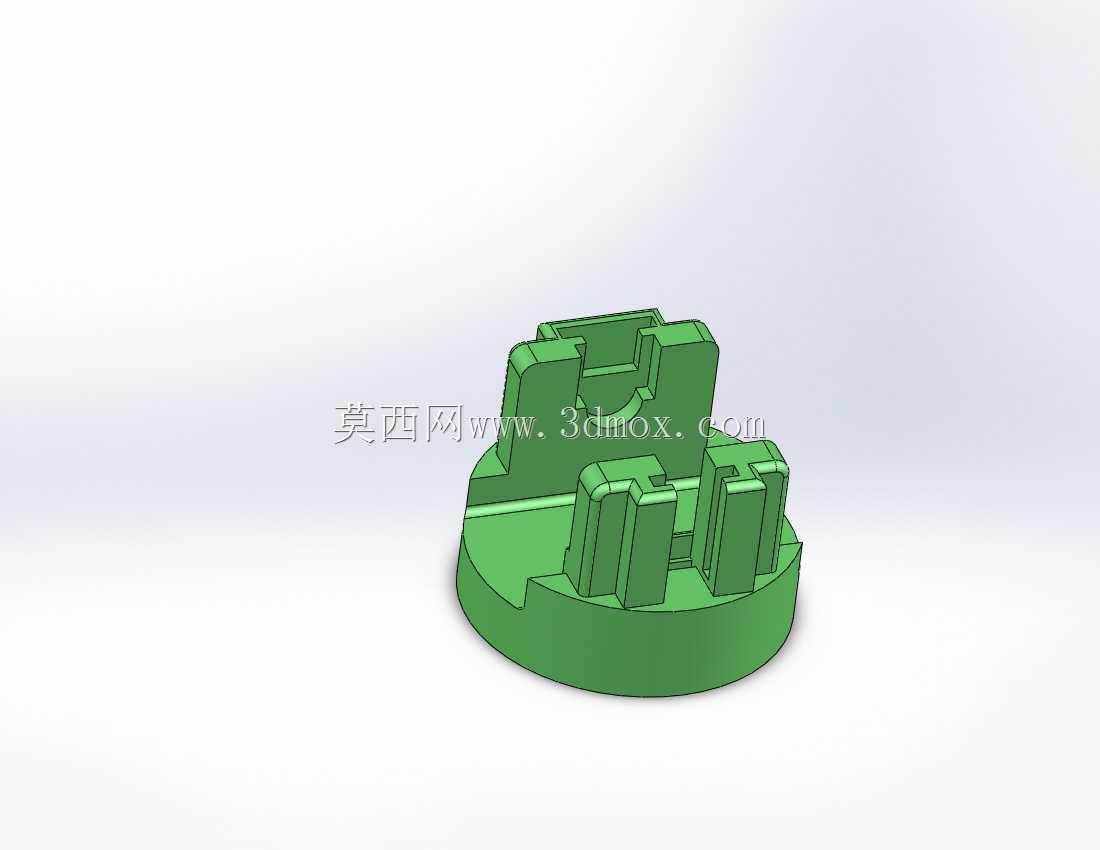

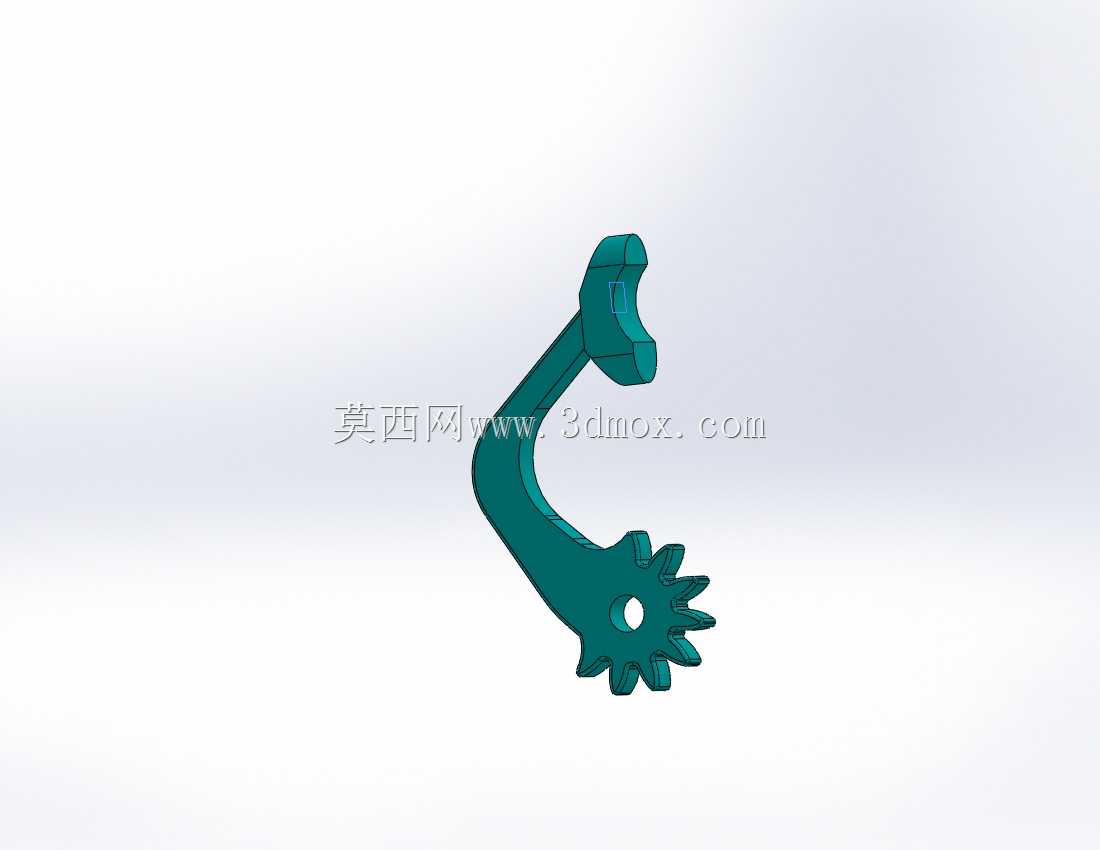

　　从功能特性上拆解，整臂三个旋转关节全部采用伺服电机直驱的传动方案，没有额外加装减速齿轮组，一方面是控制整体自重，让底座的回转负载控制在合理区间，另一方面也减少了齿轮背隙带来的定位误差，对于1kg以内的末端负载来说，直驱方案的重复定位精度完全能满足作业要求。末端执行器采用平行夹指结构，夹指内侧预留了防滑垫安装槽，可以根据夹持物件的材质更换不同摩擦系数的防滑垫，夹指的开合行程控制在0-60mm区间，覆盖了绝大多数小型零件的夹持尺寸需求。底座部分做了加厚的法兰安装边，边上预留了四个沉头安装孔，可以直接固定在铝型材工作台或者木质桌面上，安装时不需要额外制作转接板，沉头孔的尺寸适配M4规格的内六角螺丝，安装后螺丝头不会突出底座表面，避免干涉底座的360度回转动作。

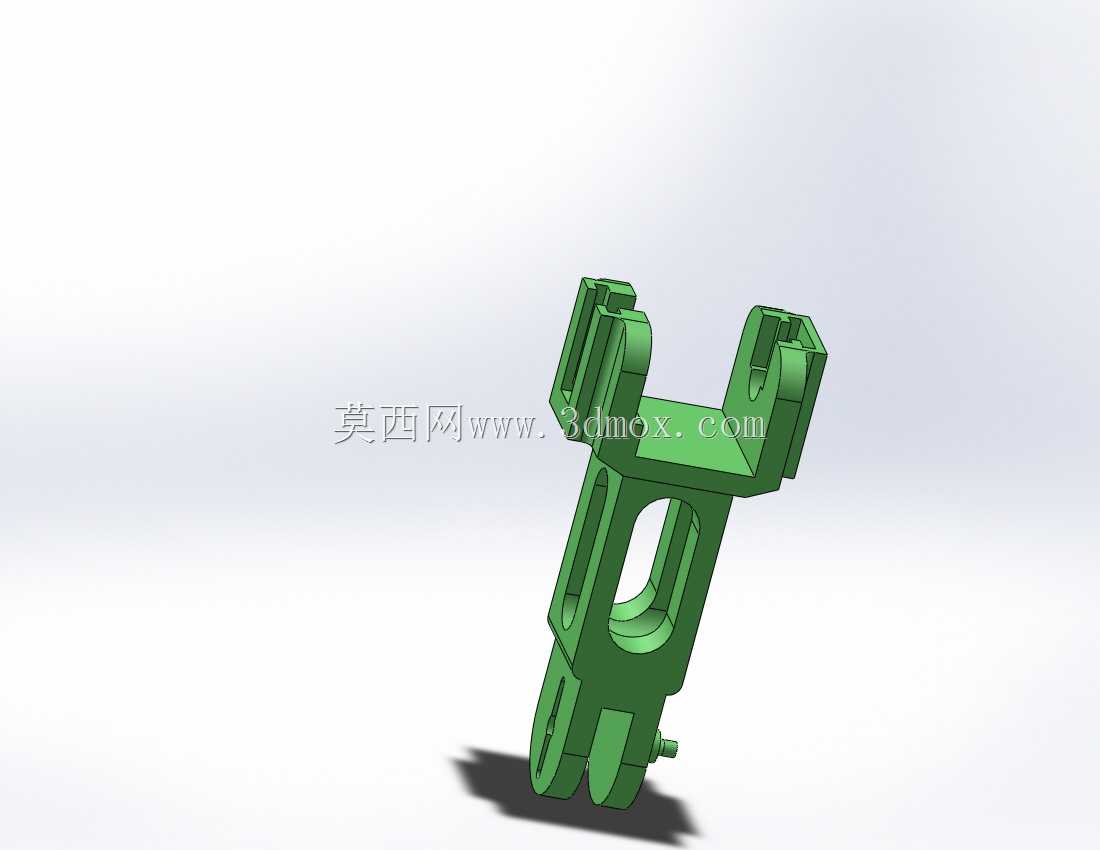

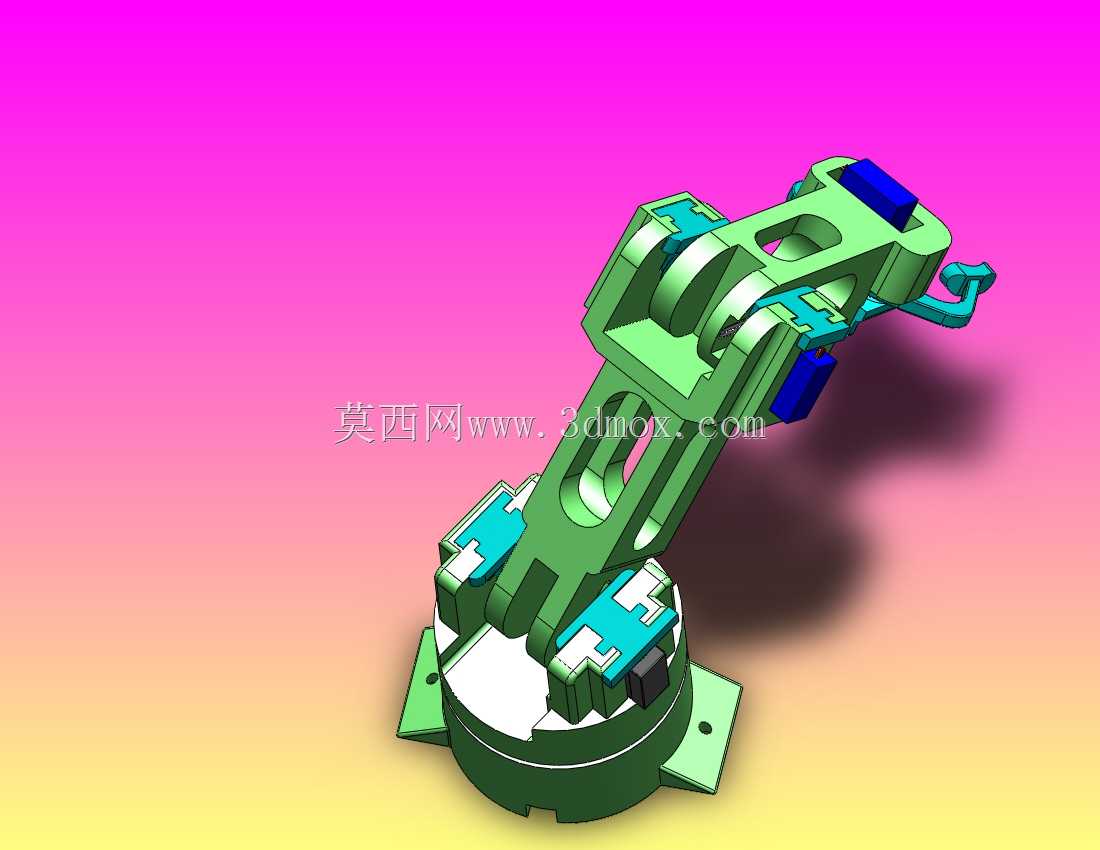

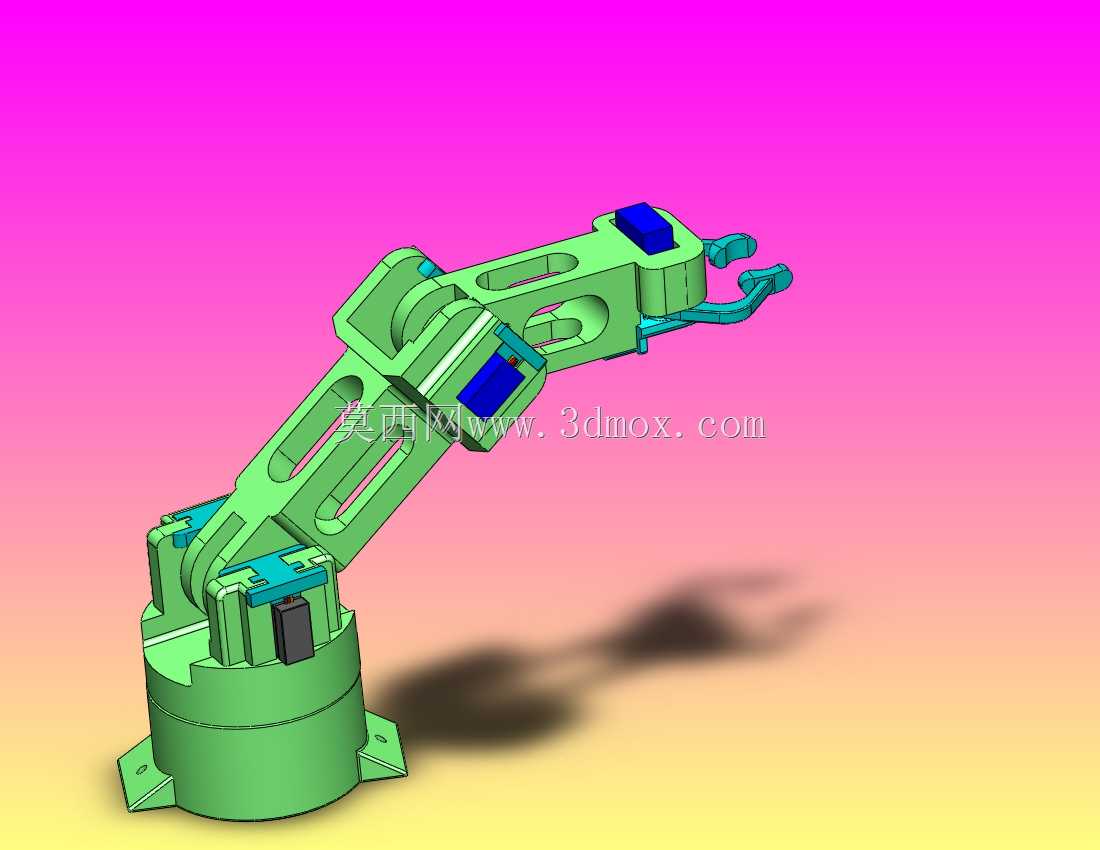

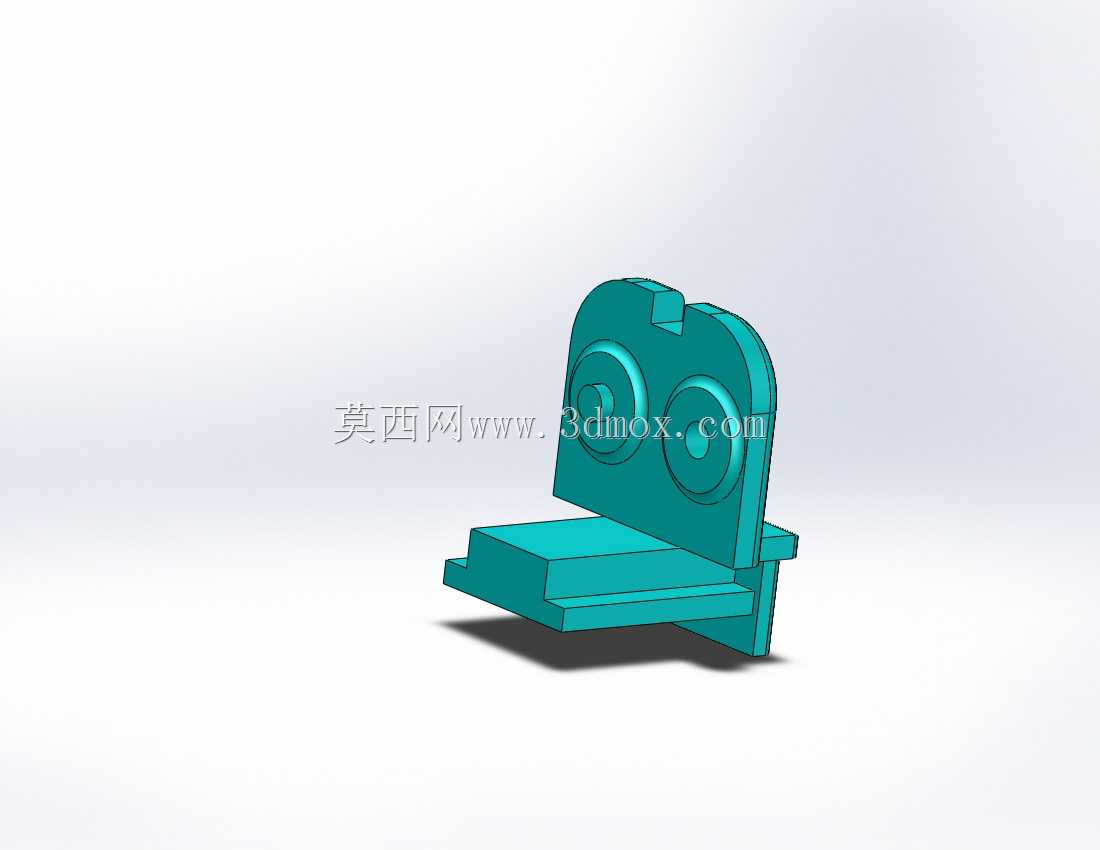

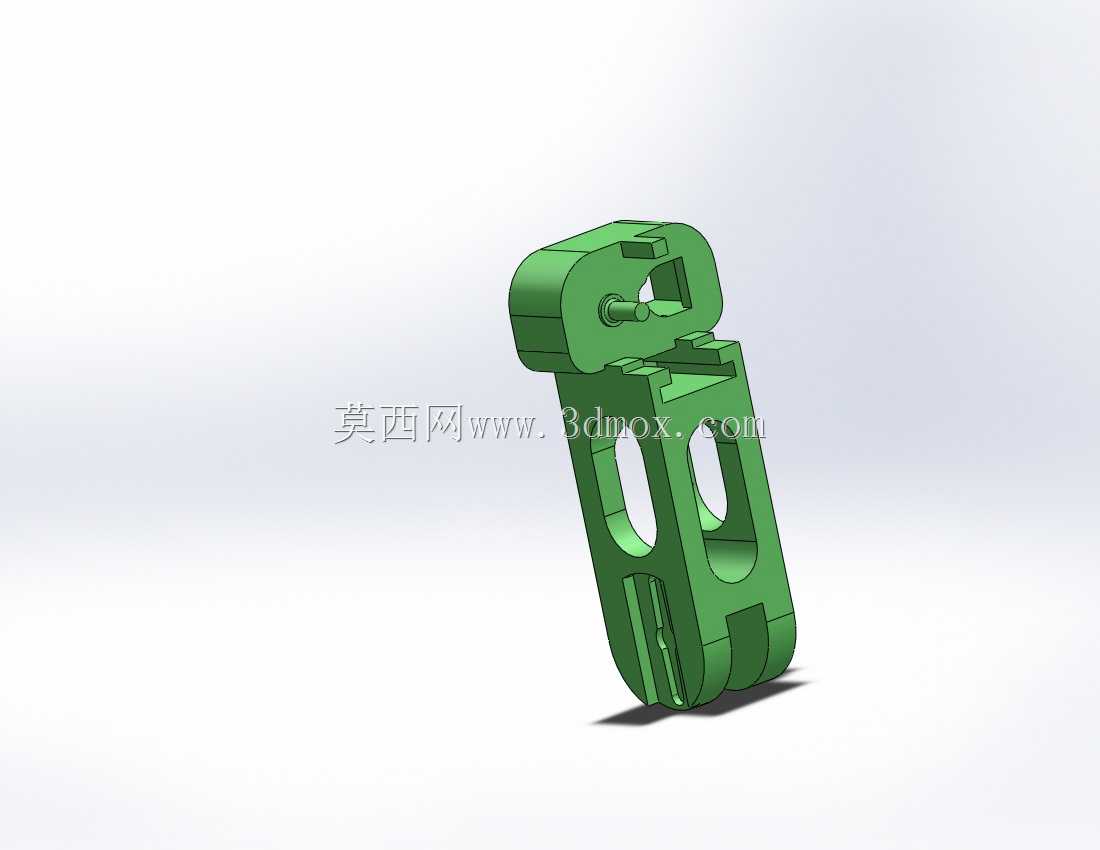

　　设计思路上，整个结构做了最大化的薄壁化处理，所有非受力面的壁厚都控制在2mm，受力的关节连接臂位置做了渐变加厚处理，从臂身中间的3mm厚度逐步过渡到关节连接处的5mm，既保证了臂身在满负载伸展时的形变不超过0.2mm，也尽可能降低了打印材料的消耗。关节处的走线全部做了内嵌式线槽设计，伺服电机的连接线可以从臂身内部的空腔穿过，不会外露在臂身外侧，既避免了机械臂运动过程中线缆被拉扯剐蹭，也让整体外观更加整洁。大臂和小臂的长度比例经过反复调整，大臂有效伸展长度180mm，小臂有效伸展长度160mm，加上末端夹指的40mm行程，整臂的最大作业半径可以达到400mm，垂直方向的作业范围覆盖底座上方50mm到320mm的区间，完全覆盖桌面级作业的常用空间范围，不会出现作业盲区。

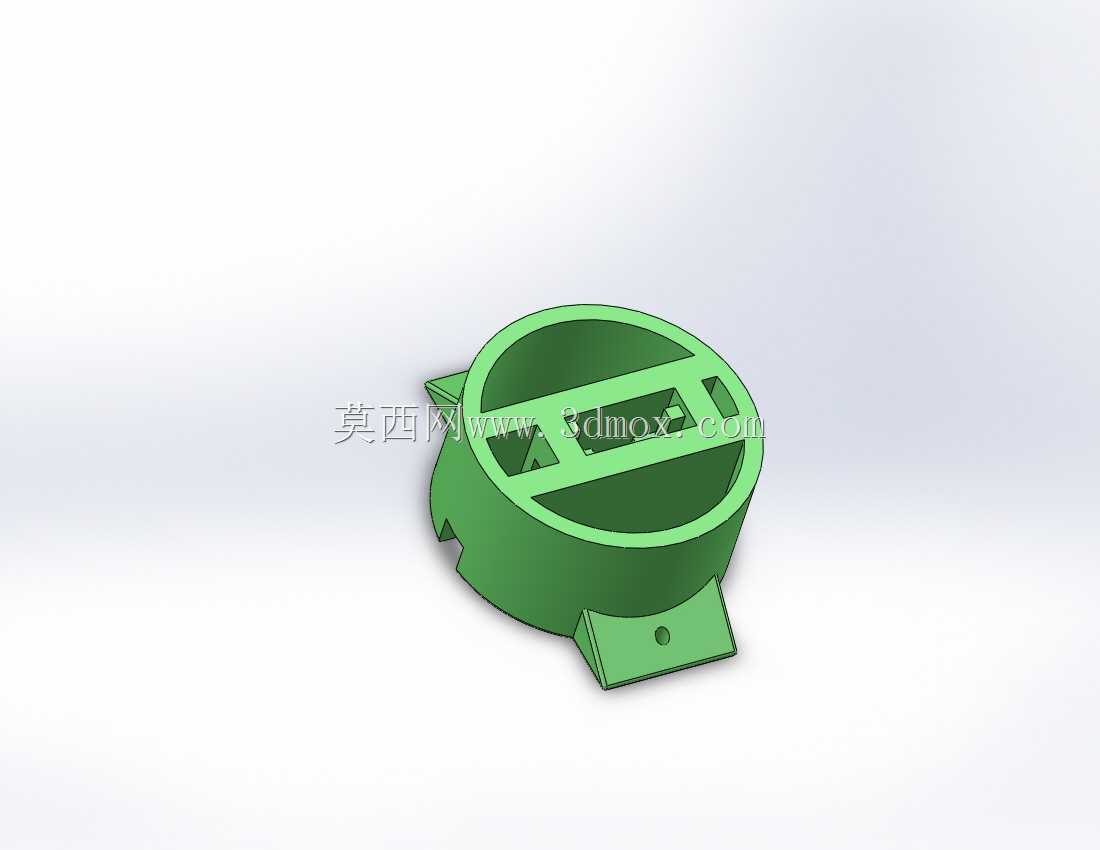

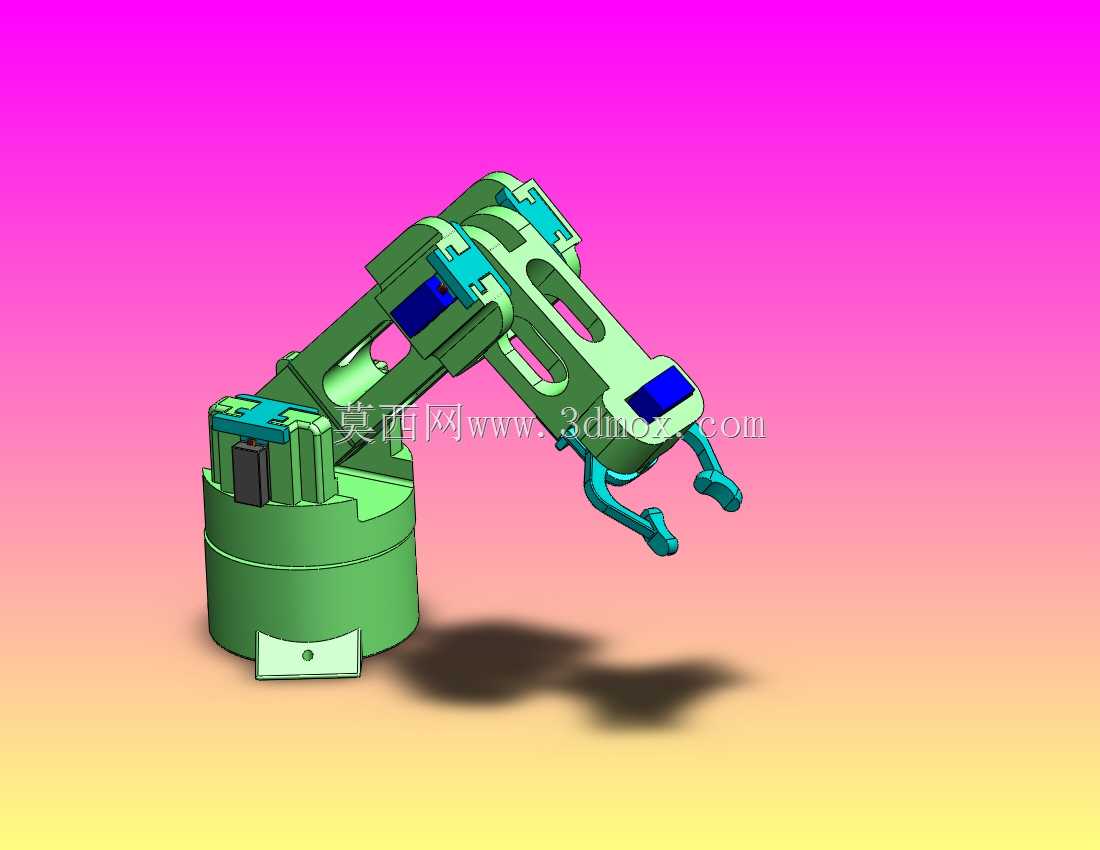

　　安装边界方面，整机组装完成后，底座的最大直径是120mm，收纳状态下整臂的最大高度是220mm，不会占用过多的桌面空间，哪怕是普通的学生书桌也能轻松放置。关节处的转动限位做了物理挡块设计，每个关节的转动范围都限制在合理区间，大臂的俯仰角度是-30度到90度，小臂的俯仰角度是-60度到60度，底座回转角度是0到340度，预留20度的间隙避免内部走线被扭断，物理挡块的存在也避免了软件控制出错时，臂身过度转动撞到周边设备或者自身结构。所有关节的转轴位置都预留了润滑脂填充槽，长期使用时可以定期填充润滑脂，降低转动阻力，减少结构件的磨损，延长整机的使用寿命。夹指部分做了快拆结构设计，不需要拆解整个小臂，只需要拔出夹指位置的固定销就能更换不同功能的末端执行器，比如换成吸盘、画笔、小型焊头，拓展不同的作业功能，不需要重新设计整个臂身结构，大幅提升了结构的复用性。
