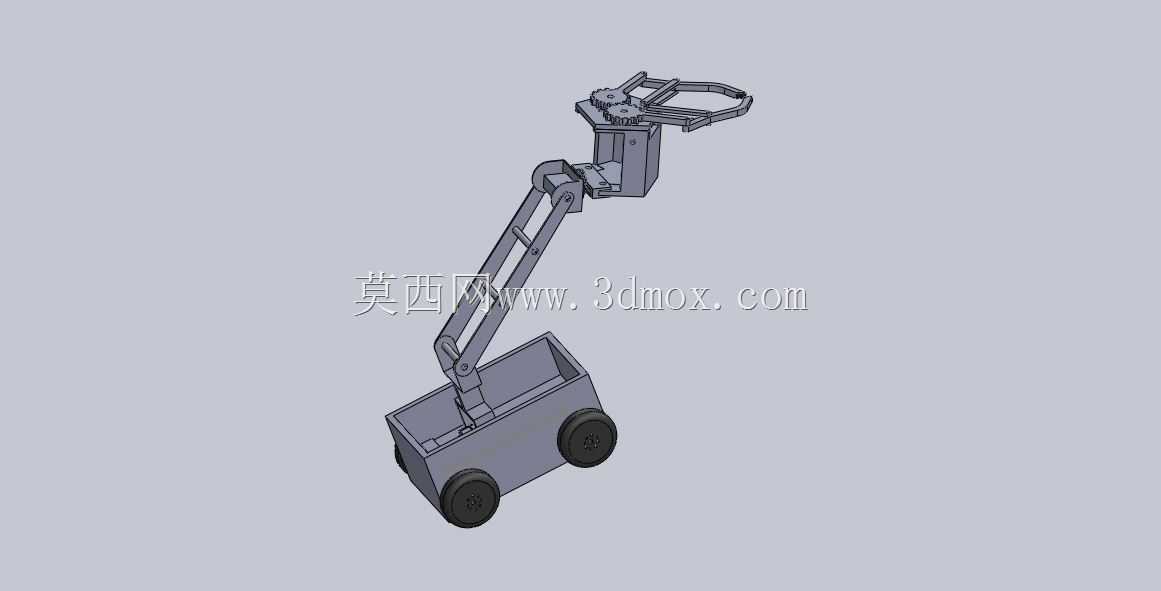

在精密装配、实验室样本转运、小型工件分拣这类作业场景中,大负载工业机械臂往往存在部署空间受限、作业半径冗余、成本投入过高的问题,这类场景需要的是能够在狭窄空间内灵活移动、针对小尺寸工件完成精准取放的小型作业装置,本次设计的轮式移动夹持装置正是瞄准这类细分作业需求开发。从整体结构来看,装置采用轮式移动底盘作为承载基础,底盘采用箱式框架结构,两侧对称布置驱动轮,这种布局能够在平整的室内作业面实现灵活转向与短距离移动,底盘内部预留了充足的空间用于布置驱动控制模块、动力供电组件以及信号传输单元,不需要额外铺设外部走线即可完成独立作业,底盘的上表面设置了机械臂安装基座,基座位置经过重心校核,确保机械臂伸展至最大作业半径时,

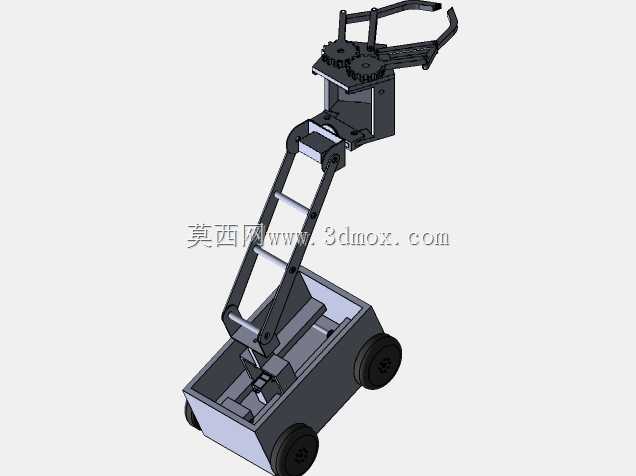

整体装置不会出现倾翻风险。机械臂部分采用多关节串联结构,从基座向上依次布置腰转关节、大臂俯仰关节、小臂俯仰关节以及末端夹爪回转关节,每个关节的铰接位置都设置了限位结构,避免关节运动超程造成结构干涉,臂杆部分采用镂空减重设计,在保证结构刚度满足100mm直径工件夹持负载要求的前提下,尽可能降低臂杆自身重量,减少关节驱动单元的负载压力,提升运动响应速度。末端夹持机构采用平行双指夹爪结构,夹爪的开合行程经过匹配设计,能够稳定夹持直径100mm的柱状、盘状小型工件,夹爪的接触面上预留了防滑垫安装槽,实际使用时可以根据被夹持工件的材质更换橡胶、硅胶或者聚氨酯材质的防滑垫,避免夹持过程中划伤工件表面或者出现工件滑落的问题。
设计过程中针对各关节的运动范围做了反复校核,当机械臂完全收回时,整体高度能够控制在较低区间,方便装置穿过低矮的设备间隙完成跨工位转运作业,当机械臂完全伸展时,末端夹爪能够达到超出底盘轮廓一定范围的作业位置,满足不同高度工作台的工件取放需求。安装边界方面,底盘的轮距与轴距经过优化,能够在宽度不小于底盘宽度1.2倍的通道内顺利通行,底盘底部距离作业面的离地间隙经过测算,能够顺利越过车间或者实验室内常见的地面接缝、小型线缆凸起等障碍,不会出现底盘卡滞的问题。不同于固定工位的夹持设备,这款带移动底盘的夹持装置不需要对作业现场做大规模的工位改造,只需要平整的作业地面即可投入使用,既可以单独完成小范围内的工件转运、上下料作业,
也可以多台组网配合流水线完成分散工位的物料配送任务。在结构细节处理上,所有的铰接转轴都采用了标准件配置,方便后期维护更换,臂杆与底盘的连接位置设置了加强筋结构,抵消长期往复运动带来的结构疲劳应力,夹爪的驱动部分内置在腕部关节位置,没有外露的传动结构,避免作业过程中杂物卷入传动机构造成设备故障。针对小尺寸工件的输送需求,装置的运动控制逻辑预留了速度调节接口,夹持易碎工件时可以降低臂架运动速度与夹爪夹持力,夹持刚性金属工件时可以提升运动效率,适配不同材质工件的作业要求。
