18650锂电池组固定支架结构设计

项目分类:通用机械零部件 发布时间:2024-05-24 ID:753766
  • 18650锂电池组固定支架结构设计
  • 18650锂电池组固定支架结构设计

  做消费电子、小型储能设备或者DIY便携供电装置的结构设计时,18650电芯的固定一直是绕不开的细节,很多新手容易忽略支架的限位精度,要么电芯装进去晃荡导致焊片脱落,要么卡槽过紧装配时刮破电芯外皮埋下安全隐患,这款多联18650电池支架就是针对这类场景做的结构优化。从实际使用场景来看,这类支架既可以用在桌面小型储能电源的电芯排布上,也能适配手持电动工具的电池包改造,甚至个人玩家做3D打印定制化供电模组时,也能直接用这个结构做基础框架,不用从零开始画电芯卡位。

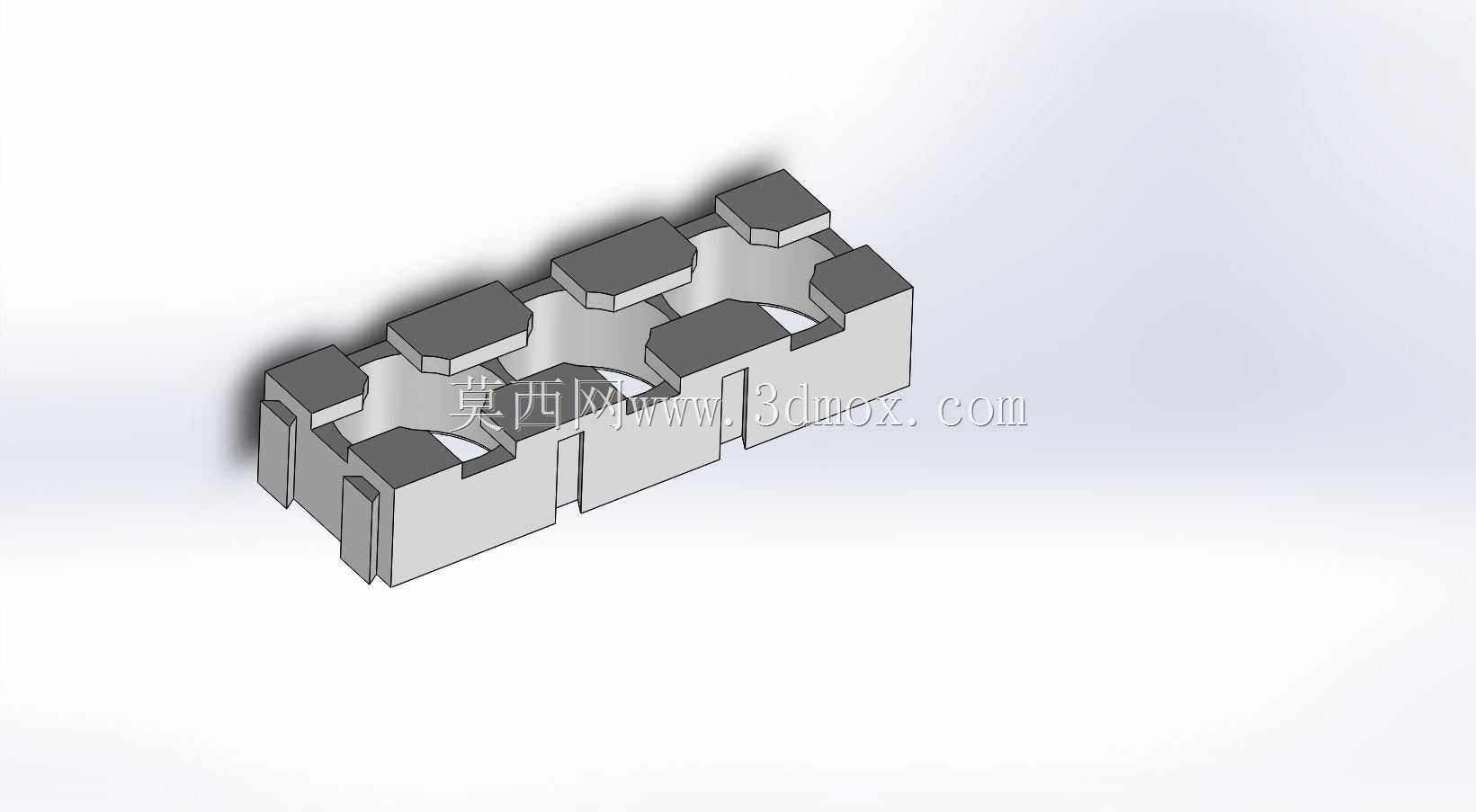

  设计的时候首先考虑的是电芯的安装边界,单颗18650电芯的标称直径是18mm,高度65mm,所以每个卡位的内径做了0.2mm的正公差,既保证电芯能顺畅推入,又不会出现径向的窜动,相邻两个卡位的中心距严格控制在20mm,刚好留出镍片焊接的操作空间,不会因为间距过小导致焊笔伸不进去,也不会因为间距过大浪费电池仓的内部空间。支架整体采用联排式的模块化设计,图里的是四联并排的结构,侧边做了拼接卡槽,要是需要更多电芯组合,直接把多个相同的支架卡接就能扩展成8联、12联甚至更多电芯的排布,不用重新开模或者调整整体结构,这点对小批量定制的场景特别友好,不用根据不同容量需求重新设计整套固定结构。

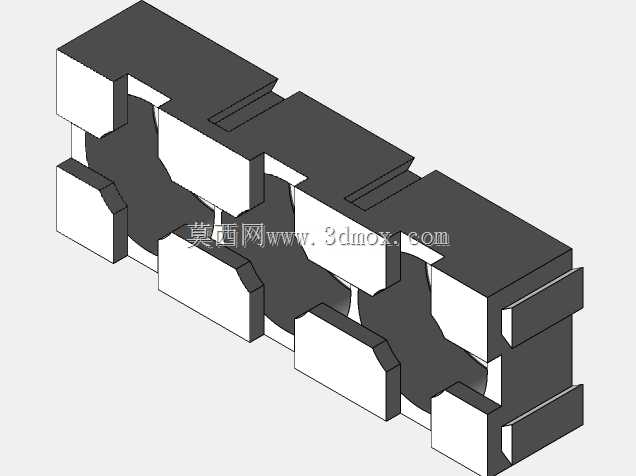

  从功能特性上来说,支架的每个卡位底部都做了镂空的缺口,一方面是减轻整体重量,3D打印的时候也能减少支撑材料的消耗,另一方面电芯底部的绝缘垫可以完全露出,不会因为支架底部的平面把电芯顶起导致整体高度超差,同时装配的时候可以从底部观察电芯是否完全安装到位,避免出现个别电芯没卡到底导致的焊接高度不一致问题。支架顶部的卡位做了高出电芯端面2mm的围边,当电芯装进去之后,围边刚好能挡住电芯的正极边缘,就算后续组装的时候镍片有轻微翘起,也不会碰到相邻电芯的外壳造成短路,相当于在结构上做了一层物理防呆。

  实际选型使用的时候要注意,这个支架的安装固定孔位做在支架的两端,孔位直径3.2mm,可以直接用M3的螺丝固定在设备的电池仓内壁,两端的安装孔距是根据四联电芯的总长度做的匹配,要是拼接扩展更多联数,只需要在最外侧的两个支架上打固定孔就行,中间的拼接支架靠侧边的卡扣就能完全固定,不会出现松脱。另外支架的壁厚做了1.5mm的均匀厚度,不管是用PLA、PETG还是ABS材料做3D打印,都不会出现打印变形的问题,壁厚均匀的设计也能保证冷却收缩的时候各个位置的形变量一致,不会出现卡位内径缩小导致电芯装不进去的情况。

  很多人做电池固定的时候喜欢用胶水直接粘电芯,这种方式不仅后期更换电芯麻烦,胶水的腐蚀性还有可能破坏电芯的外皮,用这种物理卡位的支架,电芯可以随时拆卸更换,维护成本低很多,而且支架本身是绝缘材质,就算电芯外皮有轻微破损,也能通过支架的隔离降低短路风险。在做电池包排布的时候,这个支架的联排方向可以根据电池仓的形状调整,横向排布适合扁平状的设备外壳,纵向拼接适合长条状的电池仓,结构本身的通用性很强,不用针对不同外形的设备做过多的结构修改。另外支架的卡位边缘都做了R0.5mm的圆角,装配的时候不会刮手,也不会刮破电芯的热缩外皮,之前做过的测试里,把电芯反复拆装20次以上,电芯外皮都没有出现划痕,这点比很多直角卡位的支架实用性强很多。

  从结构设计的思路来说,这个支架没有做多余的冗余结构,所有的结构特征都是为了固定电芯、预留焊接空间、方便装配这几个核心功能服务,没有多余的装饰性特征,不管是3D打印打样还是后期开模注塑,都能把制造成本控制在很低的水平。针对不同的使用场景,要是需要做带温度探头的电池组,还可以在相邻卡位的间隙里预留探头的走线槽,这个结构的相邻卡位之间刚好有1mm的间隙,足够放下NTC温度传感器的引线,不用额外在支架上开槽,直接把引线顺着间隙布到电芯表面就行,装配的时候也不会压到引线。
