噬菌体结构仿生机械三维造型设计

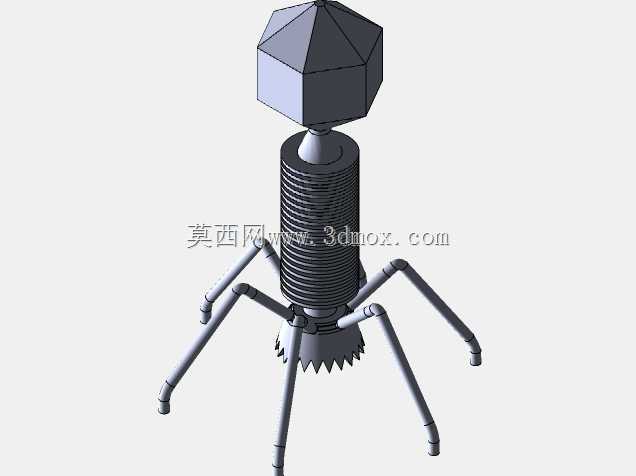

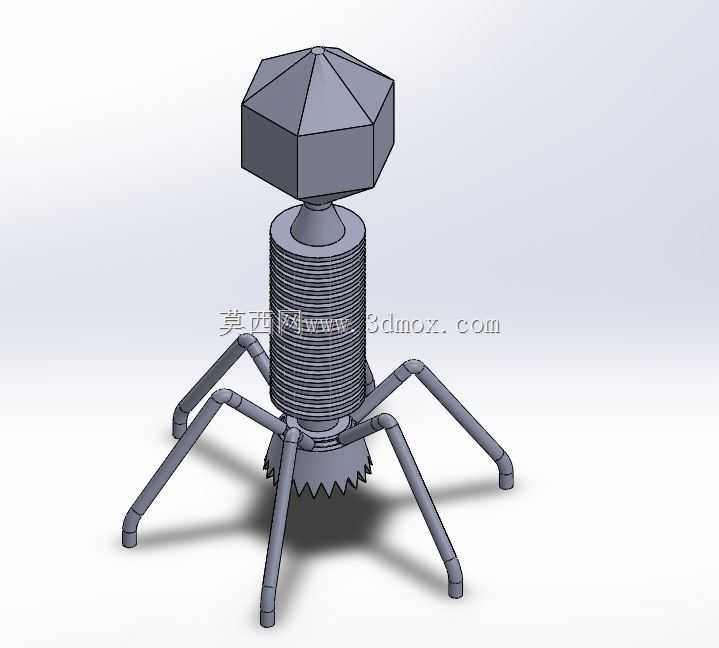

　　本次仿生造型设计参考噬菌体的天然生物结构完成三维实体构建，整体结构分为头部、躯干、支撑足三个核心功能区段，可用于科普教具开发、仿生机械原理验证、微观结构可视化展示等场景。在生物教学场景中，该实体模型可替代平面示意图，让学习者直观理解噬菌体的外形构造与各部位相对位置关系；在仿生机械研发场景中，该结构的多足支撑布局、躯干伸缩构型可作为微型爬行机器人、管道探测机器人的结构参考，验证小尺度下多足稳定支撑、躯干伸缩进给的可行性。

　　头部采用正多面体切角构型，区别于常规球形或正多面体造型，切角后的多面体棱边做了等半径圆角过渡，避免尖锐棱边带来的应力集中问题，同时提升造型还原度；头部与躯干的连接位置设计了锥形过渡段，锥形段的锥角经过反复调整，既保证头部载荷可以均匀传递到躯干的环形支撑面上，又避免锥角过小导致的连接段壁厚突变。躯干部分采用叠层环形伸缩结构，每一层环形结构的配合面都设计了导向止口，相邻环层之间可以沿轴向做相对滑动，模拟噬菌体尾部的伸缩动作，叠层结构的壁厚控制在均匀一致的水平，保证伸缩过程中不会出现卡滞或偏斜，每一层环形结构的外圆面都做了微倒角处理，减少滑动过程中的摩擦阻力。

　　支撑足部分共设置六根，沿躯干底部的安装基座周向均匀分布，每根支撑足都采用两段式弯折构型，足端设计了平底接触端面，保证放置在平面上时可以获得足够的支撑稳定性，不会出现侧翻；支撑足与基座的连接位置设计了铰接式安装位，可根据实际使用需求调整支撑足的张开角度，适配不同的放置平面与支撑高度要求，基座底部还设计了锯齿状环形结构，还原噬菌体尾部的刺突构型，该结构在作为教具使用时可以清晰展示噬菌体的尾部细节，在作为仿生机械原型时，该锯齿结构可改造为附着结构，适配粗糙壁面的爬行需求。

　　设计过程中优先保证各部位的比例协调性，头部直径与躯干长度的比例参考真实噬菌体的尺寸比例做了适配工程化应用的调整，避免头重脚轻导致的支撑不稳定，支撑足的展开直径大于头部最大外径，保证整体结构的重心落在支撑足围成的支撑面内部，无需额外配重即可实现稳定放置。各连接部位的壁厚都做了均匀化处理，避免3D打印或注塑加工时出现缩痕、填充不足等工艺问题，所有棱边的圆角半径都统一适配常用的加工刀具参数，减少后续加工过程中的换刀次数。

　　在结构验证阶段，对整体结构做了静力学仿真校核，头部承受竖直向下载荷时，锥形过渡段的应力分布均匀，没有出现应力集中的薄弱点；支撑足承受侧向力时，铰接位置的变形量控制在允许范围内，不会出现永久变形。躯干的叠层伸缩结构做了运动仿真验证，全行程伸缩过程中各层环之间没有干涉，滑动顺畅，伸缩行程可达到躯干原长的百分之四十，满足演示与功能验证的需求。该造型既保留了噬菌体的生物形态特征，又融入了机械结构的工程化设计考量，兼顾了展示性与结构实用性。
