1/8英寸BSP外螺纹测压口宝塔接头

　　在液压站、气动控制回路、润滑系统、工业流体输送管路的日常运维与压力检测环节，测压点的接头选型直接影响检测效率与管路密封可靠性，这款1/8规格BSP螺纹测压口接头，正是针对小通径管路的临时测压、永久测压点布设需求设计的专用连接件。

　　从实际应用场景来看，这类接头常被布置在液压阀组的测压预留口、小型气缸的进出气端、润滑油路的分支节点、小型实验流体管路的取样测压位置，用来连接压力表、压力传感器、测压软管，实现管路内部流体压力的实时读取，部分场景下也可作为小型管路的直通转接件，连接塑料软管、橡胶软管实现流体输送。

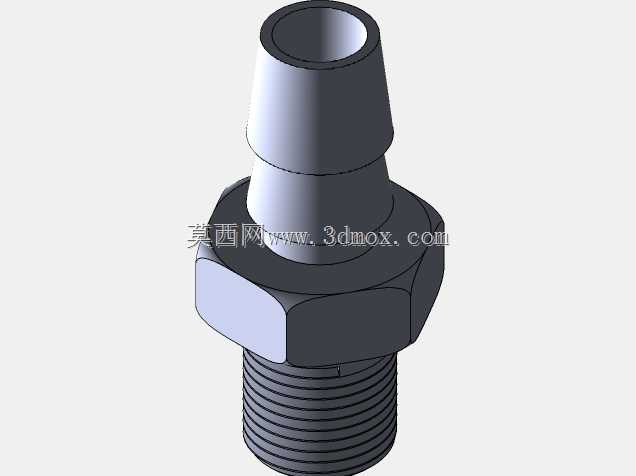

　　接头整体采用三段式同轴结构设计，下端为标准1/8 BSP外螺纹段，螺纹牙型严格遵循英制管螺纹标准，牙距、牙高公差控制在常规管路连接的通用公差范围内，安装时可搭配生料带、组合密封垫圈实现端面与螺纹的双重密封，适配绝大多数带有对应内螺纹的阀块、泵体、管路基座，螺纹段长度经过适配优化，既不会因旋入深度过浅导致密封失效，也不会因旋入过长触碰阀块内部流道造成干涉。中间段为一体式六角拧动结构，对边尺寸适配常规开口扳手、活动扳手的拧动需求，安装时无需额外定制工装，普通机修工具即可完成拧紧操作，六角结构与上下两段为一体加工成型，不存在焊接、拼接带来的强度薄弱点，可承受常规液压气动回路的工作压力，不会在拧动过程中出现断裂、变形问题。上端为宝塔式竹节倒钩结构，锥度从靠近六角段的大直径端向上逐步收窄，外壁带有多圈环形倒刺，当橡胶管、塑料软管套接在该段后，倒刺会嵌入软管内壁，配合喉箍锁紧后可实现可靠的防脱密封，即使在管路存在小幅压力波动的情况下，也不会出现软管脱落、流体渗漏的问题，宝塔段的端部做了圆角导向处理，套接软管时无需反复扩口，可直接顺畅插入，降低现场安装的操作难度。

　　从安装边界来看，这款接头的六角段外径控制在合理范围内，在密集排布的阀组上安装时，相邻接头之间不会出现扳手空间干涉的问题，整体轴向长度较短，不会在安装后突出阀组表面过多，避免现场运维过程中被磕碰导致接头变形、密封失效。设计过程中充分考虑了不同工况的适配性，整体结构无流道突变，内部通径与1/8 BSP螺纹的通径保持一致，不会因接头缩径造成流体压力损失、流量受限的问题，流体经过接头时不会产生明显的紊流，对压力检测的数值精度影响极小，可满足常规压力检测的精度要求。

　　在实际选型过程中，需要注意匹配管路的工作压力与流体介质特性，常规金属材质的该款接头可适配矿物液压油、压缩空气、水基润滑液等常见工业流体，若用于腐蚀性流体场景则需要更换对应材质的版本，安装时螺纹端的密封件需要根据流体类型选择适配的材质，避免密封件被流体腐蚀导致渗漏。这类小规格测压接头在小型自动化设备的气动回路、小型液压动力单元、实验室流体实验台架上的应用十分广泛，相比普通的直通接头，它兼顾了测压接口的功能与软管连接的便利性，无需在管路上额外开孔焊接测压点，直接替换原有管路接头即可实现测压功能，大幅降低了现场改造的工作量，也减少了管路额外开孔带来的渗漏风险。建模过程中严格遵循实际加工的尺寸公差要求，螺纹段、六角段、宝塔段的同轴度控制在机械加工的常规精度范围内，可直接用于管路装配的干涉检查、工装设计的参考，也可用于液压气动系统的三维布路装配，帮助设计人员在设计阶段提前确认接头的安装空间，避免后期装配时出现空间不足、与周边零部件干涉的问题。
