20系列角槽连接件角铝支撑结构

　　在工业铝型材框架搭建的各类场景中，角部连接的可靠性直接决定整套机架的抗形变能力与长期运行稳定性，这款适配20x20规格铝型材的角铝支撑件，正是针对小截面型材框架的角部补强需求开发的专用连接构件。日常做小型自动化设备的外围护架、桌面级工装台架、检测工位的物料放置架时，20系列铝型材因为截面尺寸小、整体重量轻，单靠型材端面的内置角码连接，往往在承受侧向推力或者长期放置偏重工件时，角部容易出现缝隙扩张、型材对接面错位的问题，这款角铝就是从外侧补强角部连接强度的核心配件。

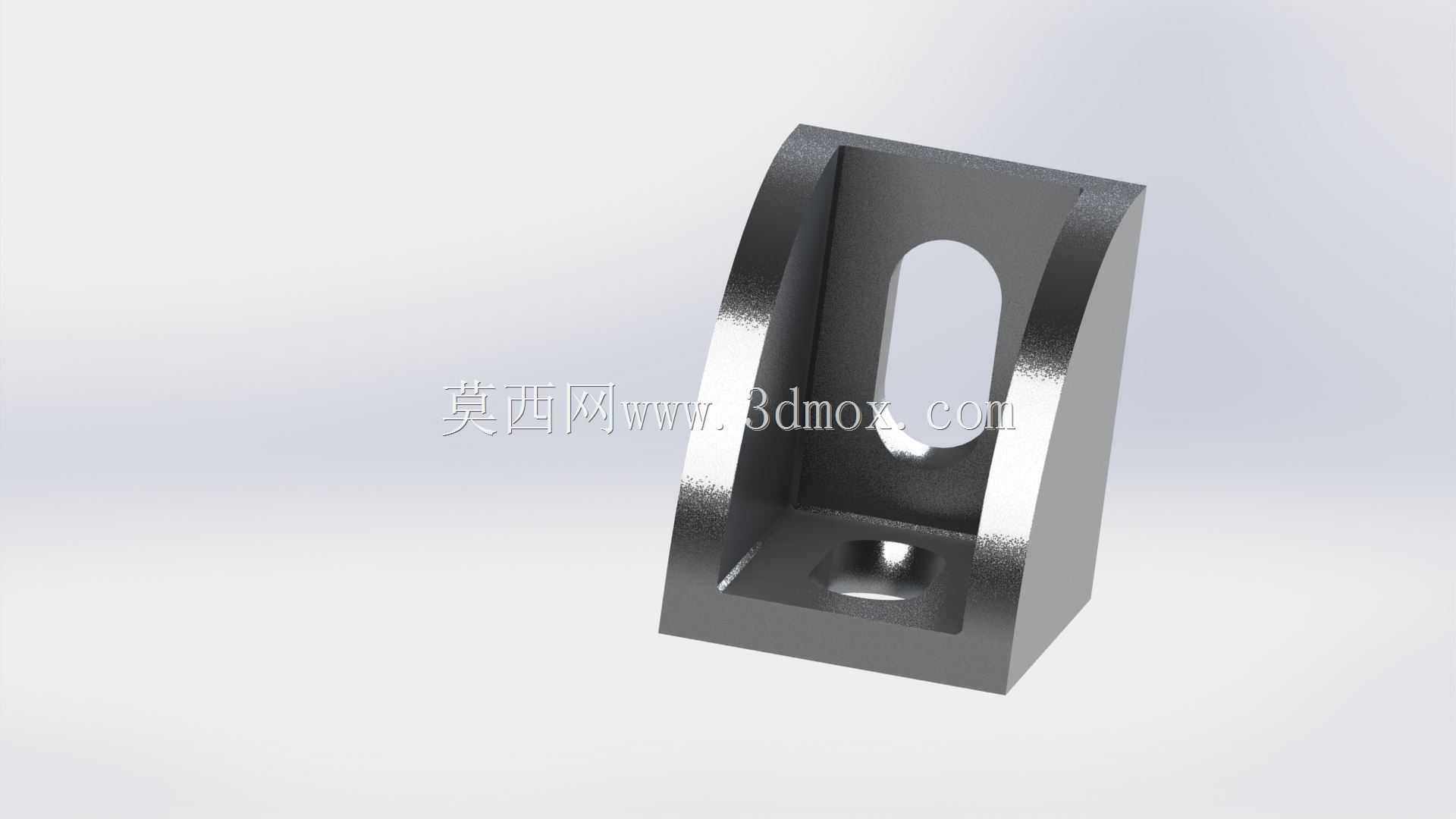

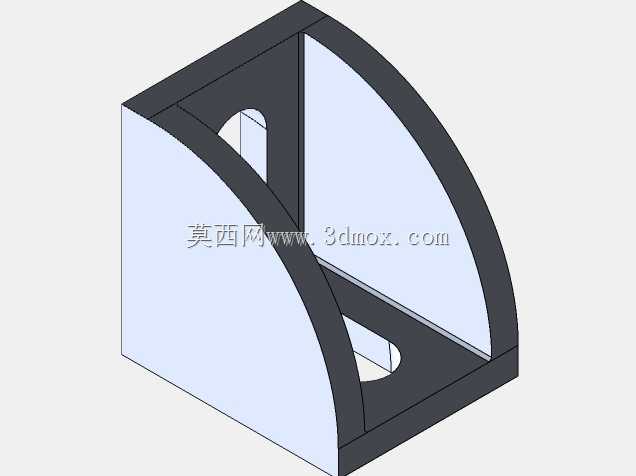

　　从结构设计来看，这款角铝采用6063铝合金一体成型，两个互相垂直的安装面刚好贴合20x20铝型材的外侧直角面，安装时不需要对型材做额外的铣削加工，直接靠紧固件就能把角铝和两根垂直对接的型材锁固在一起。角铝的两个立面之间设置了一体化的加强筋结构，筋板从一个安装面的中部平滑过渡到另一个安装面的中部，没有尖锐的应力集中棱角，能把角部承受的弯折载荷均匀分散到两个安装面上，避免局部应力过大导致的型材压痕或者角铝自身开裂。其中一个安装面上开有长圆形的调节孔，这个设计是考虑到现场安装时的累计误差，长孔允许安装位置有一定的微调余量，不需要在装配时反复修磨型材端面来对齐孔位，能有效缩短现场装配的调校时间，孔位的边缘做了沉台处理，紧固件锁入后头部不会突出角铝表面，避免和外围安装的钣金护板、走线槽产生干涉。

　　实际选型使用时，需要明确这款角铝的安装边界：它的两个安装边宽度刚好匹配20mm规格铝型材的外侧立面宽度，安装后不会突出型材的外表面，适合用在对外观平整度有要求的设备外框架上；角铝的整体厚度控制在合理范围，不会占用型材槽内的走线空间，框架内部布置气管、传感器线缆时不会被角铝剐蹭绝缘层。在不同的应用场景下，这款角铝的使用逻辑也有区别：搭建小型输送线的侧边挡边支架时，它可以作为挡边型材和主框架型材的垂直连接座，承受输送过程中物料剐蹭挡边产生的侧向力；制作桌面型测试工装的机架时，在四个角的外侧加装这款角铝，能抵消工装夹具下压时产生的角部张开力矩，避免长期循环受力后框架出现垂直度偏差；在3D打印机的框架补强场景中，这款角铝可以安装在型材对接的外角位置，降低打印头高速移动时产生的框架共振，提升打印过程的整机稳定性。

　　设计这类角铝连接结构时，需要重点关注几个工程细节：首先是安装面的平面度，两个垂直面的平面度公差要控制在0.1mm以内，和型材表面贴合时不能出现缝隙，否则锁紧紧固件后会把型材拉变形，导致框架的整体尺寸出现偏差；其次是加强筋的拔模角度，因为是挤压成型后做的端面机加工，筋板和安装面的过渡圆角要足够大，避免在承受冲击载荷时圆角位置出现应力断裂；另外长圆孔的长度要控制在合理范围，既要保证足够的调节余量，又不能因为开孔过大降低安装面的结构强度，孔位的中心距要和20型材的槽道中心距匹配，不需要额外加工转接孔就能直接用T型螺栓和法兰螺母锁固。和内置的角槽连接件相比，这款外置角铝的安装不需要提前在型材槽内预置螺母，后期维护调整时可以直接在外侧拆装紧固件，不需要拆解框架上的其他附件，对于需要频繁调整结构的实验类工装架来说，维护便利性要明显优于内置连接方案。在载荷适配方面，单只这款角铝配合标准T型螺栓锁固后，能承受不低于800N的垂直弯折载荷，完全满足小型工业框架、桌面设备支架的角部连接强度要求，不需要额外做焊接补强，也不会像钢制角码那样出现生锈污染型材表面的问题，阳极氧化后的表面处理层和铝型材本身的氧化层色泽一致，安装后整体外观协调统一。
