3D打印音符造型钥匙挂扣创意结构设计

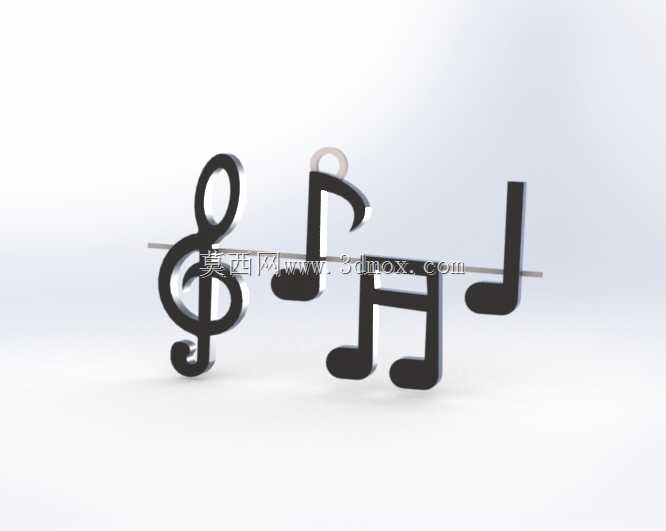

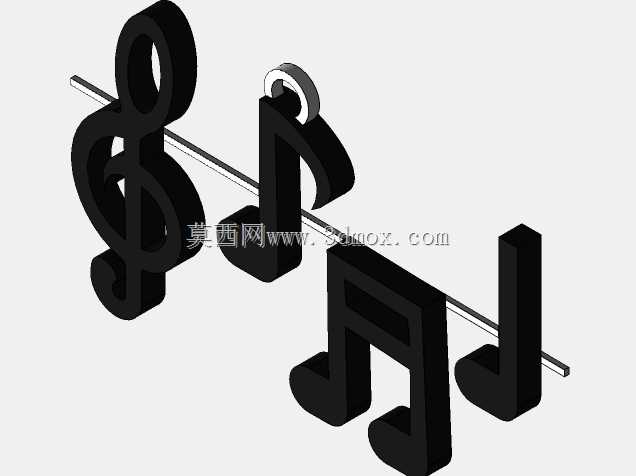

　　这款音符造型的挂饰件，核心定位是面向日常随身配饰场景的轻量化创意五金类衍生制品，适配3D打印工艺的快速成型需求，可作为音乐主题周边、文创配饰、个人随身挂具使用，能够挂载常规尺寸的家门钥匙、门禁卡套、小型数码配件挂绳等物品，兼顾装饰性与实用挂载功能。从结构设计逻辑来看，整体采用一体化成型思路，没有额外的拼接装配结构，适配FDM、光固化等主流桌面级3D打印工艺的成型要求，打印过程中无需额外添加支撑结构即可完成制作，有效降低后处理的工作量。整体造型提取了高音谱号、八分音符、十六分音符等经典音乐符号的轮廓特征，将多个音符元素通过横向连接杆件串联为整体，在连接杆的一端设置了封闭的挂环结构，挂环的内孔尺寸预留了足够的穿绳空间，

　　可适配直径6mm以内的挂绳、钥匙圈穿过，挂环与主连接杆的衔接位置做了R3的圆角过渡处理，避免应力集中导致的断裂问题，日常挂载5kg以内的物品时不会出现结构失效。从外形尺寸边界来看，整体横向长度控制在85mm，纵向最高处为高音谱号的顶端，总高度62mm，整体厚度统一为8mm，这个尺寸既保证了音符造型的识别度，又不会因为体积过大导致随身携带有硌绊感，放在口袋、包内时不会与其他物品产生过度剐蹭。各个音符的造型边缘全部做了R1.5的圆角倒钝处理，没有尖锐的棱角，避免日常使用过程中划伤衣物或者皮肤，表面为平整的光面结构，打印完成后可直接进行打磨、喷漆、电镀等后处理操作，适配不同的外观定制需求。在结构强度设计上，

　　各个音符与横向连接杆的衔接位置厚度不低于5mm，能够承受日常使用过程中的弯折、拉扯作用力，即使采用PLA这类常规3D打印材料制作，也能满足日常随身使用的强度要求，不会出现正常使用下的断裂损坏。挂环位置的壁厚设置为3mm，反复穿拆钥匙圈的过程中不会出现磨损开裂的问题，挂环的闭合处没有拼接缝隙，一体化的结构避免了挂环脱开导致挂载物品遗失的风险。从实际使用场景拓展来看，除了作为钥匙挂扣使用，该结构也可以通过调整尺寸，作为背包挂饰、文创礼品摆件、音乐主题活动的纪念周边使用，若放大整体尺寸，还可作为桌面装饰摆件、墙面装饰构件使用，结构本身具备较强的场景适配性。设计过程中充分考虑了3D打印的成型特性，

　　所有结构的拔模角度都控制在打印工艺允许的自支撑范围内，无论是垂直摆放还是倾斜45度摆放打印，都不会出现悬垂结构的塌边问题，打印完成后仅需去除底部的打印 raft 支撑即可使用，后处理工序极少，适合个人用户自行打印制作，也适合小批量文创产品的快速生产。造型上对音符的比例做了适配挂件场景的优化，没有完全照搬乐谱上的音符比例，适当放大了各个音符的笔画厚度，避免因为结构过细导致打印失败或者使用中断裂，高音谱号的卷曲结构做了平滑的曲率过渡，没有过小的内转角，避免打印过程中出现材料填充不实的问题，保证每个结构位置都有足够的结构强度。横向连接杆的直径设置为4mm，贯穿所有音符结构的重心位置，挂载后整体的重心落在挂环的正下方，挂在钥匙圈上不会出现歪斜、翻转的情况，保持造型展示的正面朝向，装饰效果更好。各个音符的底部处于同一水平面上，若作为小型摆件放置在桌面时，能够保持平稳放置，不会出现倾倒的问题，拓展了产品的使用场景。
