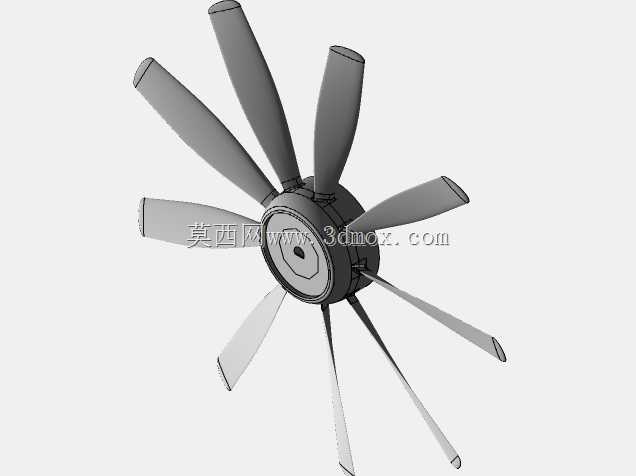

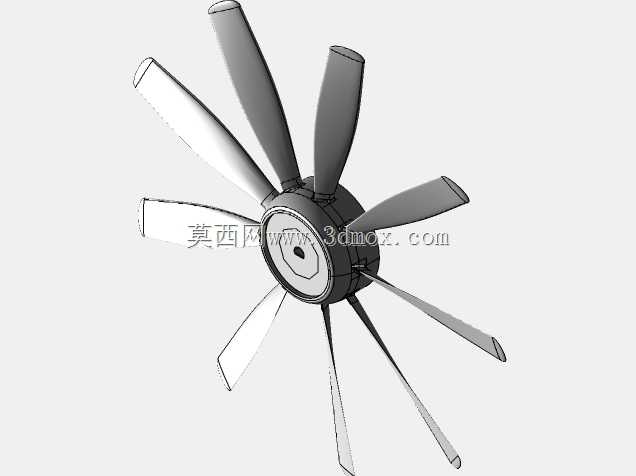

九叶直径320毫米通风机叶轮结构

　　在工业通风、设备散热、厂房空气置换等场景中，通风机的核心做功部件叶轮直接决定了送风效率、运行噪音与气流覆盖范围，这款九叶片结构的通风机叶轮，针对直径320毫米的安装工况做了针对性的结构优化，适配多数中小型通风设备的装配需求。从实际应用场景来看，这类叶轮既可以配套在厂房侧壁的轴流通风机组上，完成车间内污浊空气与室外新鲜空气的置换，也可以作为大型工业设备的内置散热部件，为电机、电控柜、产线发热工位提供定向风冷散热，部分小型暖通管道的增压送风场景中，也能见到同规格叶轮的应用，适配场景覆盖工业生产配套、商用空间通风、设备散热改造多个领域。

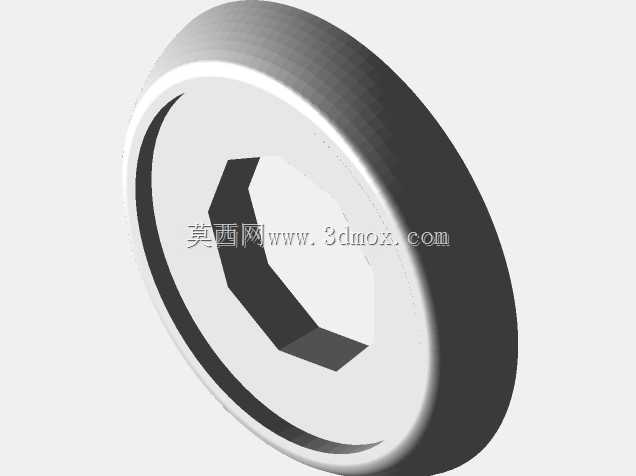

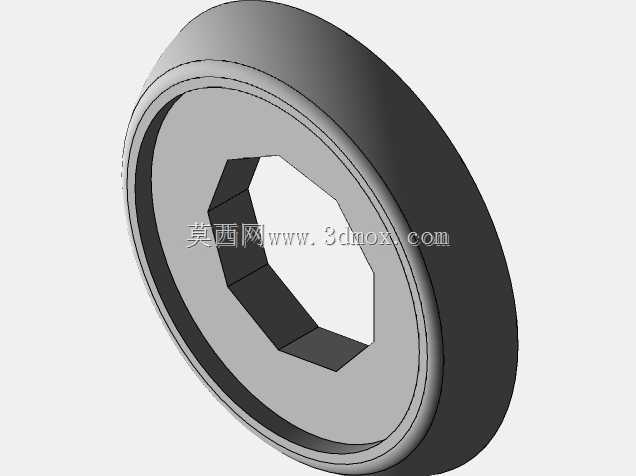

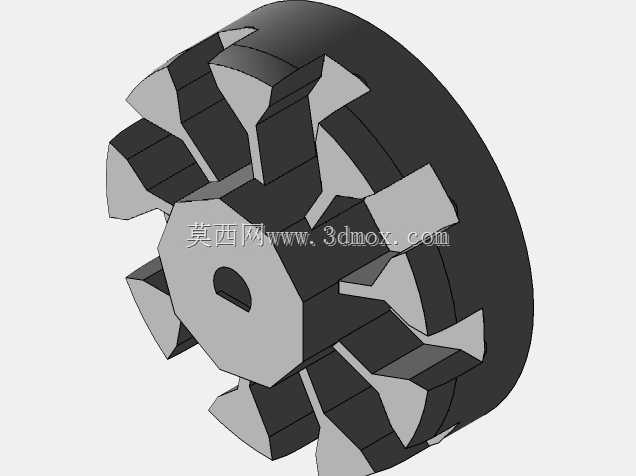

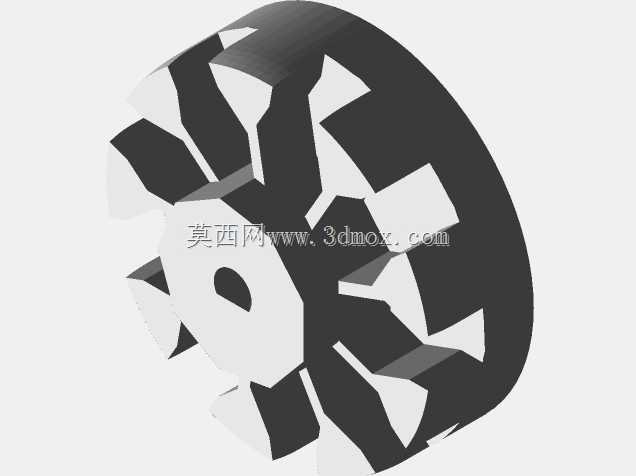

　　从功能特性来看，九叶片的布局相比常规的三、五叶结构，能够在相同转速下输出更连续稳定的气流，叶片之间的气流脉动被有效打散，运行过程中产生的气动噪音明显降低，不会出现少叶片叶轮常见的低频风噪问题，对于对噪音控制有要求的室内通风场景适配性更好。每一片叶片都采用了翼型截面设计，从叶根到叶尖的弦长、安装角做了渐变处理，叶根位置与轮毂衔接处做了圆弧过渡，既避免了应力集中导致的叶片根部断裂问题，也能减少叶根位置的气流紊流，提升整体气动效率。轮毂部分采用了中心带定位孔的盘式结构，中心孔可直接与电机输出轴配合，周边的连接位可以通过紧固件与电机轴端的固定法兰锁紧，保证高速旋转时的连接可靠性，不会出现叶轮打滑、偏摆的问题。

　　设计过程中，首先明确了320毫米的外径边界，确保叶轮安装后不会与通风机的风筒内壁发生刮擦，预留了足够的安全间隙，同时叶片的轴向投影尺寸也控制在常规通风机的安装腔深度范围内，不需要对原有设备的壳体做额外改造就能直接替换安装。叶片的数量选择经过气动层面的权衡，九片叶片的布局既不会因为叶片过多导致叶轮自重过大、增加电机启动负载，也不会因为叶片过少导致气流脉动大、送风不均匀的问题，平衡了送风效率、运行负载与噪音表现。每一片叶片的曲面造型都经过气流走向的反复验证，保证气流从叶轮进风侧进入后，能够沿着叶片曲面顺畅导向出风侧，不会在叶片表面形成气流分离导致的效率损失，叶尖位置做了小角度的上翘处理，能够减少叶尖位置的涡流损耗，进一步提升送风距离。

　　从安装边界来看，这款叶轮的轮毂中心定位孔尺寸适配常规的小型通风机电机轴径，轮毂的安装端面到叶片最外端的轴向距离经过严格控制，安装时只需要将叶轮中心孔对准电机轴，推入到位后锁紧轴端的固定螺丝即可完成装配，不需要额外制作转接件。叶轮整体做了动平衡校准，每一片叶片的重量差控制在极小范围内，高速旋转时不会出现明显的振动，能够延长配套电机的轴承使用寿命，减少设备运行过程中的振动噪音。在实际选型替换时，只需要确认安装位置的径向空间能够容纳320毫米直径的叶轮，轴向深度匹配叶轮的轴向尺寸，电机轴径与轮毂中心孔一致，就可以直接装配使用，适配多数同规格的低压轴流通风设备。

　　不同于部分塑料材质的通风叶轮，这款金属质感的结构设计在耐用性上更有优势，能够在多粉尘、有一定温度的工业环境中长期运行，不会因为长时间受热出现叶片变形的问题，叶片表面的光滑处理能够减少积灰附着，长期运行后也不容易因为积灰导致动平衡失效，降低了后期维护的频次。在结构细节上，叶片与轮毂的衔接位置做了加厚处理，能够承受长期高速旋转带来的离心力，即使在满负载连续运行的工况下，也不会出现叶片断裂、变形的问题，运行可靠性能够满足工业场景的连续使用要求。
