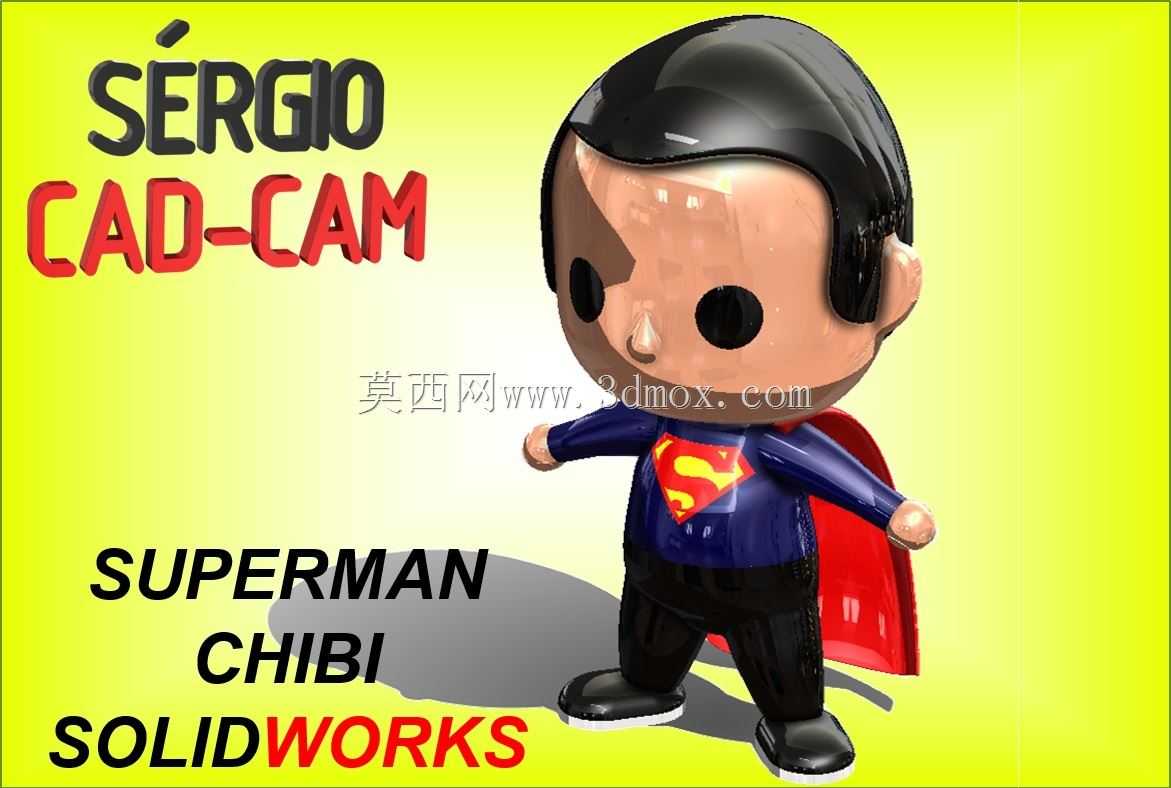

Q版超人形象手办三维结构设计

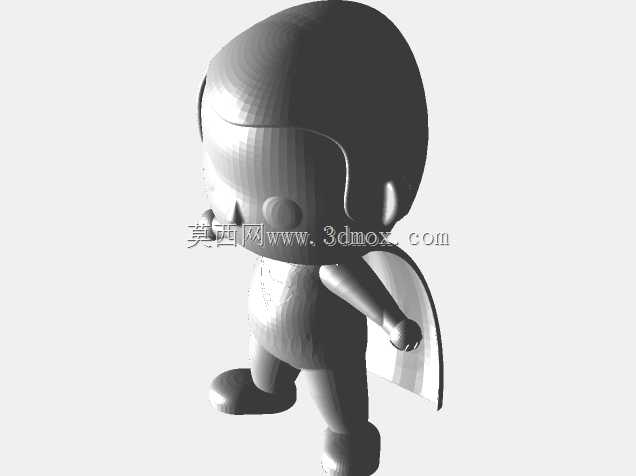

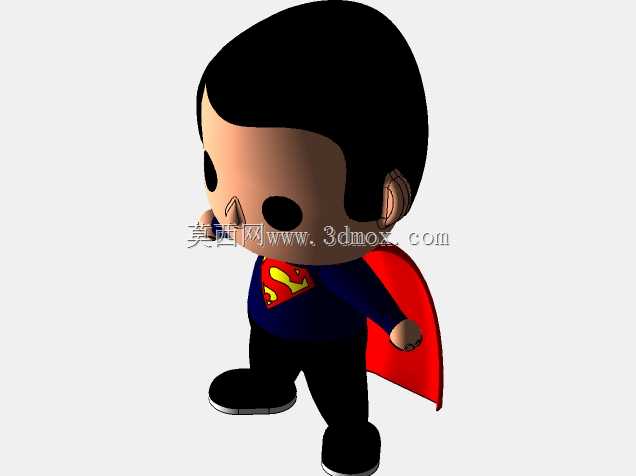

　　这款Q版超人形象的三维结构设计，最初的构思来源于潮玩手办生产环节的结构验证需求，区别于常规工业零部件的刚性功能导向，这类文创类三维结构需要同时兼顾外观还原度、生产可行性与结构稳定性，在建模阶段就需要同步考虑后续注塑开模、分件拼接、表面喷涂的全流程工艺要求。从结构拆分逻辑来看，整体模型分为头部、躯干、披风、四肢几个核心分件，头部采用大比例Q版设计，占整体高度的近二分之一，面部做了圆润化倒角处理，所有棱角位置都预留了R0.8-R1.5的圆角，既符合Q版形象的软萌视觉特质，也能避免注塑生产过程中出现尖角缺胶、应力集中的问题，头发部分与头部主体做了嵌合结构设计，拼接缝隐藏在发梢与额头的衔接位置，不会破坏正面视觉的完整性。

　　躯干部分的超人标识采用下沉0.3mm的凹槽设计，后续喷涂时可以直接做分色遮盖，不需要额外粘贴水贴，能大幅提升量产时的涂装效率，标识边缘做了0.2mm的拔模斜度，方便模具开模时顺利脱模，不会出现卡模拉伤的情况。手臂部分采用球头关节与躯干连接，预留了0.1mm的装配间隙，既可以实现小角度的姿态调整，也能保证拼接后的松紧度合适，不会出现松脱或者过紧无法装配的问题，手部做了简化的握拳造型，指缝位置全部做了圆弧过渡，避免薄钢位在模具上出现强度不足的问题。腿部与躯干的连接采用插榫结构，插榫直径设计为4mm，插入深度6mm，配合0.05mm的过盈量，装配后不需要额外打胶就能实现稳定固定，脚部做了加大的平底设计，接触面积达到120平方毫米，

　　放置在平面上时重心稳定，不会出现倾倒的情况，鞋底位置预留了0.2mm的凹位，可以后续粘贴防滑绒垫，提升摆放时的摩擦力。披风部分采用薄壳结构设计，整体壁厚控制在1.2mm，与背部的连接采用两个定位柱加卡扣的组合结构，定位柱保证装配位置精度，卡扣实现无胶固定，披风的曲面做了自然的飘动弧度，曲面过渡全部采用G2连续，不会出现生硬的折角，表面喷涂后能呈现顺滑的质感。从安装边界来看，整体模型组装完成后的总高度为120mm，最大宽度为75mm（披风展开位置），最大前后深度为60mm，完全适配常规1:12比例潮玩手办的展示盒尺寸，不需要额外定制展示空间。在实际应用场景中，这类三维结构不仅可以用于注塑量产的PVC手办生产，也可以直接导出STL格式用于光固化3D打印，制作个性化定制的涂装白模，结构设计时已经考虑了3D打印的支撑添加逻辑，所有悬空位置都设计了不超过45度的自支撑角度，打印时不需要添加过多支撑，减少后期打磨的工作量。建模过程中所有特征都采用参数化设计，后续如果需要调整比例，比如放大做成200mm的储蓄罐版本，或者缩小做成50mm的钥匙扣挂件，只需要调整全局参数，不需要重新绘制特征，能大幅缩短衍生设计的周期。区别于纯外观建模，这个结构在设计时就同步做了壁厚检查，所有位置的壁厚都均匀控制在1.5-2mm之间，不会出现壁厚突变导致的注塑缩痕，也不会出现局部过薄导致的零件强度不足问题，筋位的厚度都控制在主壁厚的0.6倍，

　　避免筋位位置出现缩水印影响外观。在细节处理上，眼睛部分采用独立的分件设计，采用透明PC材质制作，装配后可以呈现通透的视觉效果，比直接印刷的眼睛更有立体感，眼睛与眼窝的配合预留了0.08mm的间隙，装配时可以用少量胶水固定，不会出现溢胶影响外观的问题。整体结构没有复杂的内抽芯结构，模具设计时只需要常规的前后模加两个小行位就能实现全部结构的出模，能大幅降低模具开发成本，适合小批量潮玩产品的生产需求，对于三维建模从业者来说，这类文创类产品的结构设计思路，是在工业零部件严谨结构逻辑的基础上，兼顾外观美学与生产工艺的平衡，需要跳出纯功能导向的设计思维，在保证结构强度、装配可行性、生产便利性的前提下，最大化还原卡通形象的视觉特质。
