适配iPhone5S的镂空柔性防护手机壳结构

　　这款适配iPhone5S的柔性手机防护壳，核心面向日常手持使用场景下的手机防护需求，针对手机日常携带、放置过程中容易出现的边角磕碰、表面刮擦问题做了针对性的结构设计，同时兼顾了用户个性化定制的使用需求。从实际使用场景来看，这类柔性防护壳主要适配日常通勤、户外轻量活动等场景下的手机防护，相比硬质壳体，柔性材质在受到冲击时可以通过自身形变吸收大部分冲击能量，避免冲击力直接传递到手机机身，尤其是手机边角位置，是跌落时最容易出现磕碰损伤的部位，壳体在边角位置做了加厚的缓冲结构，预留了足够的形变压缩空间，当边角受到撞击时，加厚区域可以先发生弹性形变抵消冲击力，减少机身受到的应力。在功能特性上，这款壳体采用柔性弹性材料制作，本身具备良好的拉伸性能与抗撕裂能力，安装时可以通过适度拉伸撑开壳体，将手机完全嵌入壳体内，安装完成后依靠材料自身的弹性收缩力紧密包裹手机边框，不会出现松脱晃动的情况。壳体对应手机的按键、接口、摄像头位置都做了精准的开孔避让，侧边的音量键、电源键位置预留了对应尺寸的按压凸台，不需要在按键位置做完全镂空，既可以保证按键的按压反馈清晰，又能避免灰尘、水渍从按键缝隙进入机身；底部的耳机接口、充电接口位置做了贯通式开孔，开孔尺寸匹配原装线材的接头尺寸，不会出现第三方充电插头无法插入的问题；背部的摄像头位置预留了对应尺寸的避让槽，槽体深度略高于摄像头凸起高度，当手机背面朝下放置在桌面时，壳体边缘可以先接触桌面，

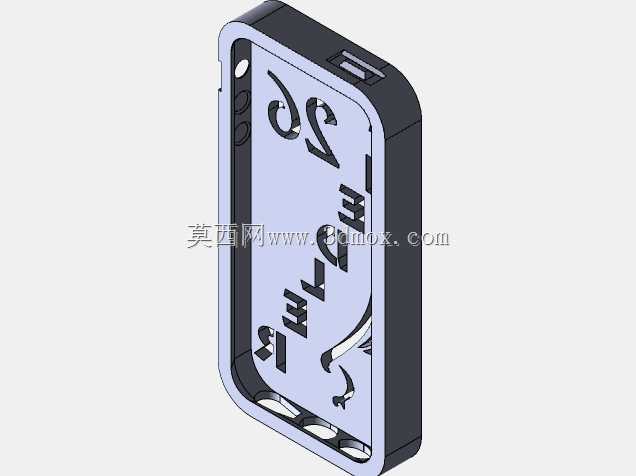

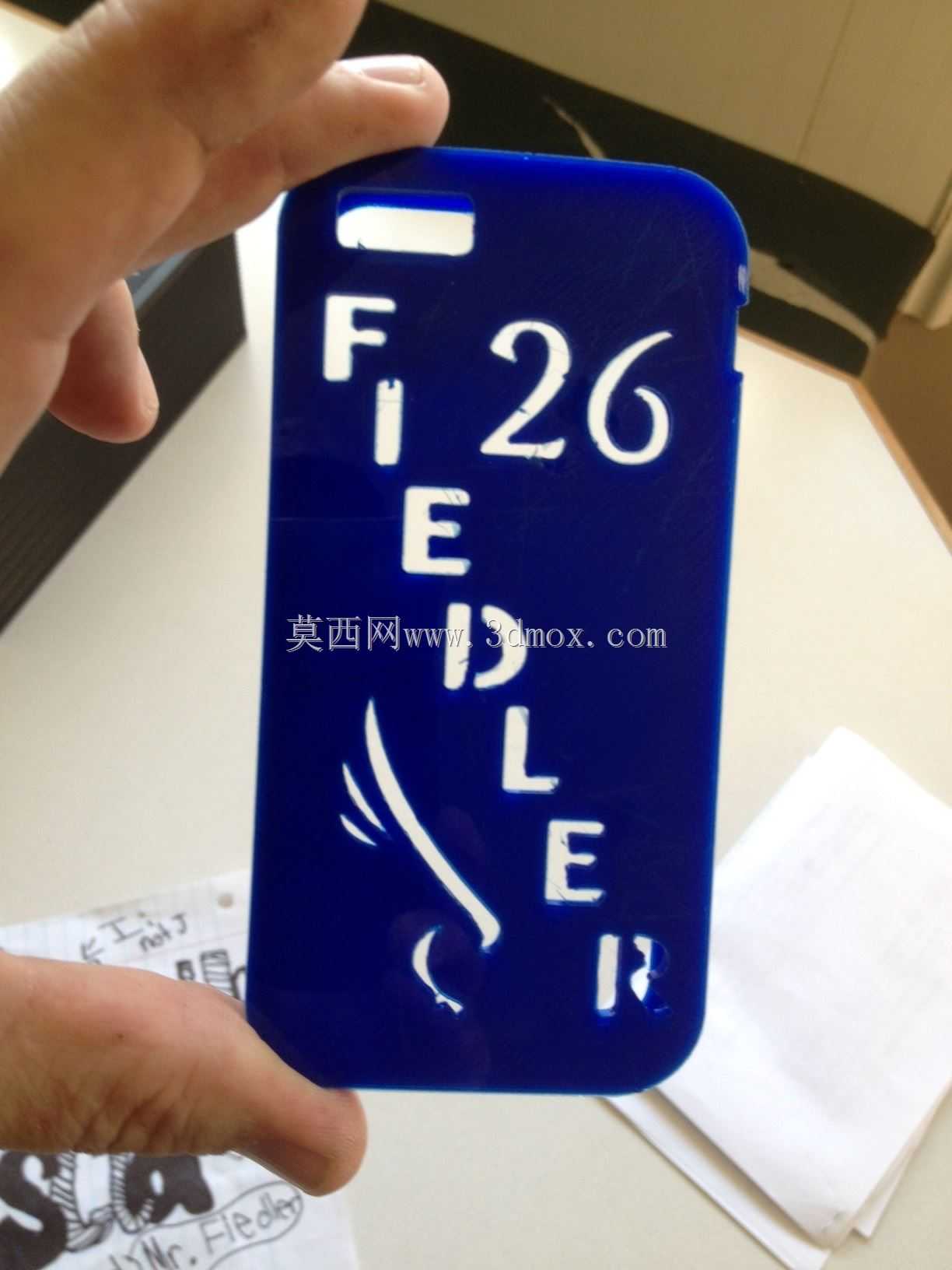

　　避免摄像头镜片直接与桌面摩擦产生划痕。设计思路上，这款壳体背部采用了镂空的字符结构设计，一方面镂空结构可以减少壳体整体的材料用量，降低壳体自重，长时间握持不会增加额外的负重感，另一方面镂空区域可以提升壳体的散热能力，当手机长时间运行高负载应用出现发热时，背部的镂空缝隙可以加快空气流通，帮助手机背部散发热量，避免热量在壳体与手机之间积聚。同时这种镂空的背部结构预留了个性化修改的空间，用户可以根据自身需求替换背部的镂空图案，不需要重新制作整个壳体的基础结构，只需要调整背部的镂空区域特征即可，大幅降低了个性化定制的建模工作量。从外形尺寸与安装边界来看，这款壳体的内轮廓尺寸完全匹配iPhone5S的机身外轮廓，单边预留了0.

　　15mm的安装间隙，既可以保证手机能够顺利嵌入壳体，又不会因为间隙过大导致壳体与机身之间出现晃动；壳体的边框厚度设计为1.2mm，这个厚度既可以保证足够的缓冲防护能力，又不会让手机装上壳体之后显得过于臃肿，握持时的边框宽度与裸机手感接近，不会出现明显的硌手感；背部的镂空字符边缘做了0.2mm的圆角过渡处理，避免镂空边缘出现尖锐的棱角，握持时不会刮手，同时也能减少应力集中，避免柔性材料在镂空位置出现撕裂的情况。壳体的整体外轮廓比手机机身单边大出1.5mm，当手机屏幕朝下放置在平面上时，壳体的边框边缘会高出屏幕表面0.8mm，避免屏幕玻璃直接接触平面，减少屏幕被刮花的概率。在实际使用中，这类柔性壳体的表面具备一定的防滑性能，

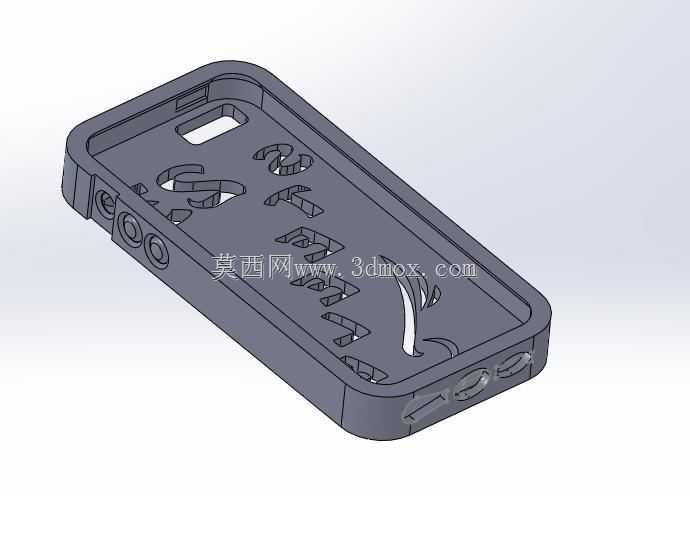

　　手持时不容易从手中滑落，相比光滑的裸机机身，摩擦力更大，单手操作时的稳定性更好。同时柔性材料本身具备一定的耐脏性能，日常使用中沾染的污渍可以直接用清水擦拭清理，不会像硬质磨砂壳体那样容易渗入污渍难以清理。从结构建模的角度来看，这款壳体的建模过程首先需要提取iPhone5S的机身外轮廓曲面，基于外轮廓曲面偏移出壳体的基础壁厚，然后在对应位置切除出按键、接口、摄像头的避让区域，之后在背部绘制需要的镂空字符轮廓，拉伸切除出镂空结构，最后对所有的边缘位置做圆角过渡处理，避免出现尖锐的棱边。建模过程中需要特别注意开孔位置的尺寸精度，尤其是充电接口和耳机接口的开孔位置，如果位置偏差超过0.3mm，就会出现插头无法完全插入的问题，影响正常使用；按键位置的凸台厚度需要控制在0.5mm，厚度过大会导致按键按压生硬，厚度过小则会导致按键反馈不清晰，容易出现误触的情况。另外，柔性材料的收缩率也需要在建模时提前考虑，根据选用的柔性材料的成型收缩率对模型尺寸做适当的补偿，保证制作完成的壳体尺寸能够精准适配手机。
