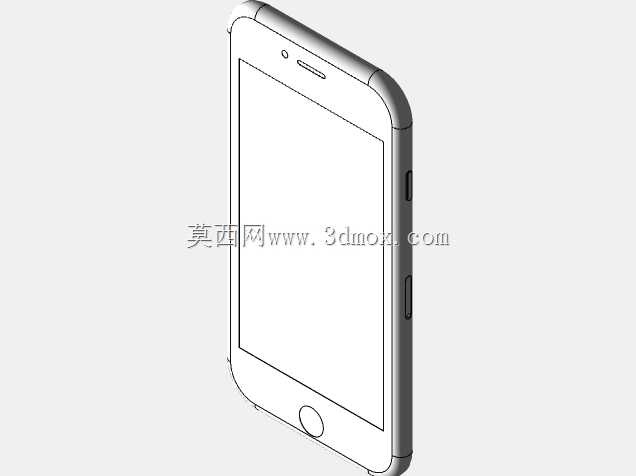

iPhone6智能手机整机外观结构三维数模

　　这套三维数模完整还原了iPhone6的整机外观结构与装配边界，建模过程中严格遵循消费电子产品的外观公差要求，所有曲面过渡均做了G2连续处理，避免后续结构件开模时出现棱线错位、曲面褶皱等常见问题。从实际应用场景来看，该数模可直接用于手机保护壳的结构设计、贴膜定位治具开发、桌面手机支架适配验证，也可作为消费电子外观设计的参考基准，帮助结构工程师快速把握直板智能手机的人机工程尺度。

　　数模完整保留了机身正面的2.5D玻璃边缘弧度、听筒开槽位置、前置摄像头开孔边界，以及正面圆形实体按键的凹陷深度与倒角参数，侧面的音量按键、静音拨片、电源键的凸起高度与按压行程预留空间均按照实际量产机型的装配间隙做了还原，机身背部的摄像头凸起区域、天线注塑带的分界线条也做了精准刻画，没有出现曲面断层或者特征遗漏的问题。在设计思路上，建模时优先保证了机身外轮廓的连续性，将中框的圆弧过渡与前后玻璃面板的衔接处做了相切处理，避免后续做壳体包覆设计时出现壁厚不均的问题，所有开孔位置的坐标均对齐整机基准坐标系，方便工程师直接调用做干涉检查。

　　从安装边界来看，整机的长宽厚尺寸严格匹配实际机型的握持尺度，机身四个R角的曲率半径统一，中框的侧边弧度贴合手掌握持时的接触曲面，做配套外设设计时，只需以该数模的外表面为偏移基准，预留0.1-0.15mm的装配间隙即可保证配合松紧度合适，不会出现套壳过松刮伤机身、或者过紧难以装配的问题。数模中特意保留了机身底部的扬声器开孔、充电接口、耳机孔的位置与尺寸参数，做扩展配件设计时可以直接对齐这些特征做定位，不需要反复测量实机尺寸，能大幅缩短外设产品的开发周期。

　　针对手机壳设计的实际需求，数模中对机身侧边的按键位置做了独立的特征拆分，设计师可以直接在对应位置做按键凸包的避让结构，不需要额外提取曲面做偏移计算；摄像头区域的凸起高度做了精准还原，设计保护壳时可以直接参考该数值做镜头保护圈的高度预留，保证保护圈高出镜头表面0.2-0.3mm，避免日常放置时镜头直接接触桌面产生磨痕。在做桌面支架类产品设计时，可以直接调用该数模模拟不同支撑角度下的重心位置，验证支架的支撑稳定性，避免出现支架倾倒、手机滑落的问题。

　　建模过程中对所有易产生应力集中的边角位置都做了圆角处理，没有尖锐的几何棱角，后续导入有限元分析软件做外设结构的强度验证时，不会因为几何尖角出现网格划分失败、应力计算结果失真的问题。整机的分型面位置设置在中框与前后盖板的衔接处，和实际量产机型的装配分型面保持一致，做仿生产治具设计时可以直接沿用该分型面做定位基准，保证治具与机身的贴合度。

　　对于消费电子结构设计从业者来说，这套数模可以作为直板触屏手机的结构参考范本，观察其内部堆叠与外观曲面的配合逻辑，理解轻薄机型在有限空间内的按键、接口布局思路，尤其是中框圆弧过渡与握持手感的平衡设计，能为后续同类手持数码产品的外观开发提供成熟的参考尺度，减少前期人机工程验证的反复试错成本。在做3C周边产品的快速开发时，直接调用该数模做适配设计，能省去实机测绘的环节，避免手工测量产生的尺寸误差，保证开发出的周边配件与机身的贴合精度达到量产要求。
