带弧形限位结构的滚动轴承配套移动支架

项目分类:通用机械零部件 发布时间:2024-05-24 ID:753810
  • 带弧形限位结构的滚动轴承配套移动支架
  • 带弧形限位结构的滚动轴承配套移动支架

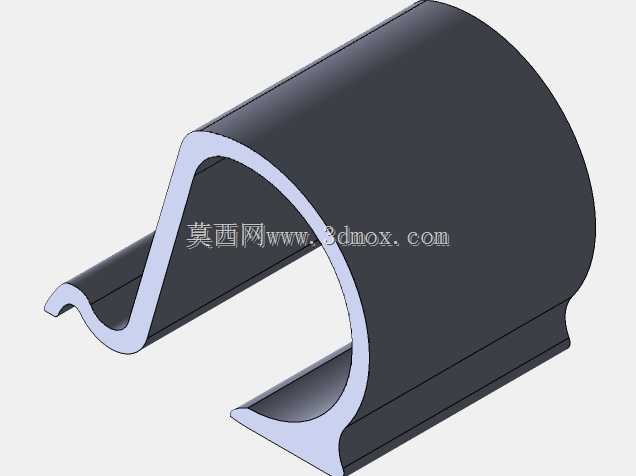

  在输送线辊筒组、可调式张紧机构、小型滑移工作台这类需要轴承座沿固定轨迹做线性位移的场景里,这类带弧形包覆结构的移动支架是承担轴承定位与滑移导向的核心构件。不同于常规平板式轴承安装座,该支架采用半开放的弧形包覆腔体设计,腔体轮廓与配套滚动轴承的外圈曲面完全贴合,安装时轴承可直接嵌入腔体内,侧面的弯折翻边刚好卡在轴承外圈的止动槽位置,不需要额外加装轴承端盖就能限制轴承的轴向窜动,既减少了装配时的零件数量,也能避免设备运行过程中轴承因振动出现脱出的问题。

  从结构受力角度看,支架主体采用等厚薄壁弯折成型,弧形腔体的壁厚均匀过渡,在轴承承载点对应的位置做了局部加厚的凸起加强筋,当轴承承受径向载荷时,力可以沿着弧形腔体的曲面均匀分散到整个支架的安装基面,不会出现局部应力集中导致的支架变形。支架底部的平直安装边预留了两个对称的长条形安装孔,安装孔的长度方向与支架的滑移方向保持平行,装配时可以根据实际的张紧行程需求调整固定螺栓的位置,适配不同长度的调节需求,不需要额外加工调整垫片就能完成轴承中心距的微调。

  设计这类支架的时候,首先要匹配配套滚动轴承的外圈直径公差,弧形腔体的内径尺寸要比轴承外圈的最大极限尺寸大0.02-0.05mm,保证轴承可以顺利嵌入同时不会出现径向晃动;其次要核算支架的滑移行程边界,底部安装边的长度要比最大调节行程多留出至少10mm的安全余量,避免调节到极限位置时固定螺栓脱出安装孔。支架侧面的弯折翻边高度要刚好覆盖轴承外圈的止动槽深度,翻边的内边缘要做R0.5的圆角处理,防止安装时刮伤轴承外圈的表面。

  实际应用中,这类支架常搭配直线导轨或者光轴导向结构使用,支架的侧面可以加装锁紧块,当调整到合适位置后拧紧锁紧螺钉就能固定支架位置,不需要额外设计锁紧结构。在轻型输送设备的张紧端,这类支架可以直接替代传统的分体式轴承座加滑块的结构,整体占用的安装空间比传统结构小30%左右,安装时只需要将支架卡入导向槽内,装入轴承后拧紧固定螺栓即可完成装配,大幅缩短了设备的组装工时。针对有防尘需求的使用场景,还可以在弧形腔体的开口位置加装薄型防尘毡圈,毡圈嵌入腔体边缘的预留槽内,不需要额外的固定结构就能阻挡粉尘进入轴承内部,延长轴承的使用寿命。

  从安装边界来看,支架的整体高度要低于配套轴承中心到安装基面的高度2mm,保证轴承安装后外圈不会与安装基面发生摩擦;支架的宽度方向尺寸要比配套轴承的宽度小1mm,留出轴承运转时的轴向热膨胀间隙,避免设备运行升温后轴承被支架夹住出现卡滞。弧形腔体的开口角度设计为120度,既保证轴承嵌入后有足够的包覆力防止脱出,也能方便轴承的拆装更换,维护时不需要拆卸整个支架就能直接将轴承从开口位置取出,降低了设备维护的难度。
