夹紧式刚性联轴器三维结构设计

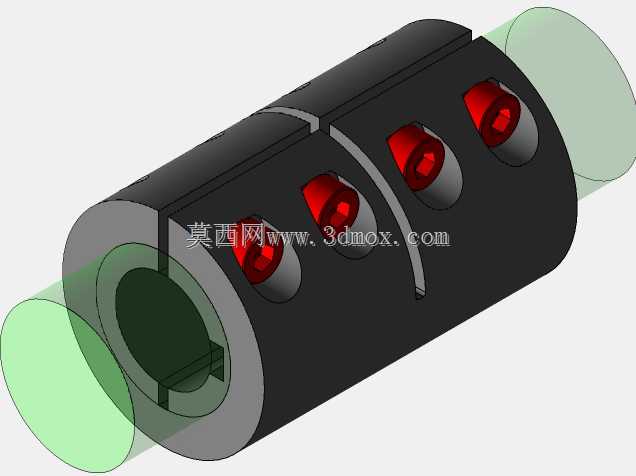

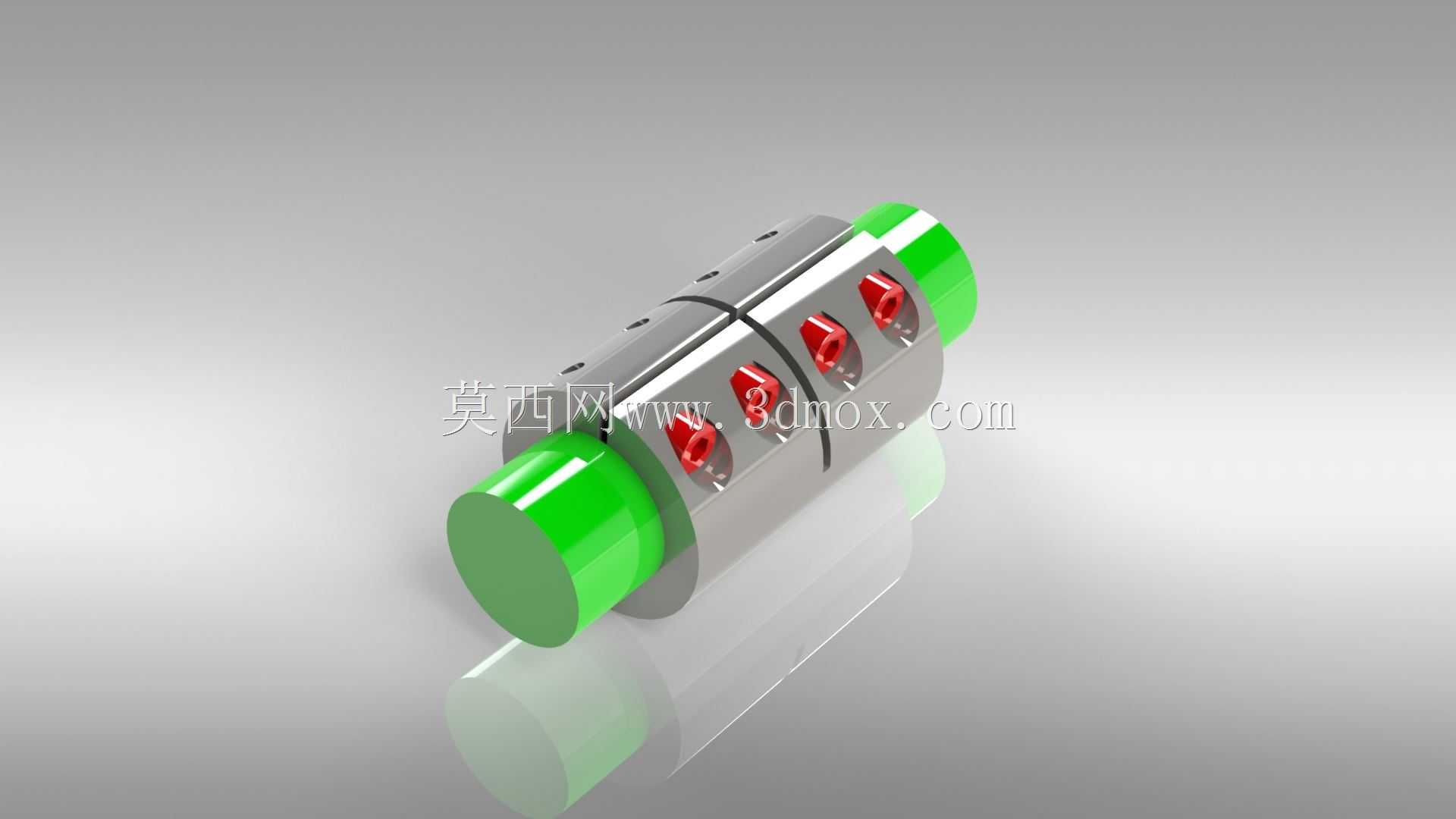

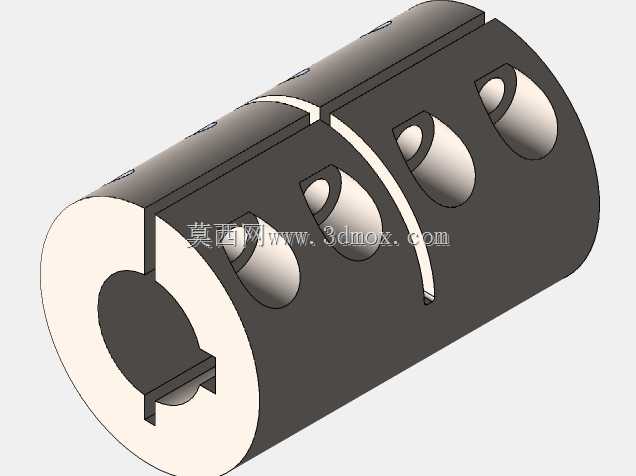

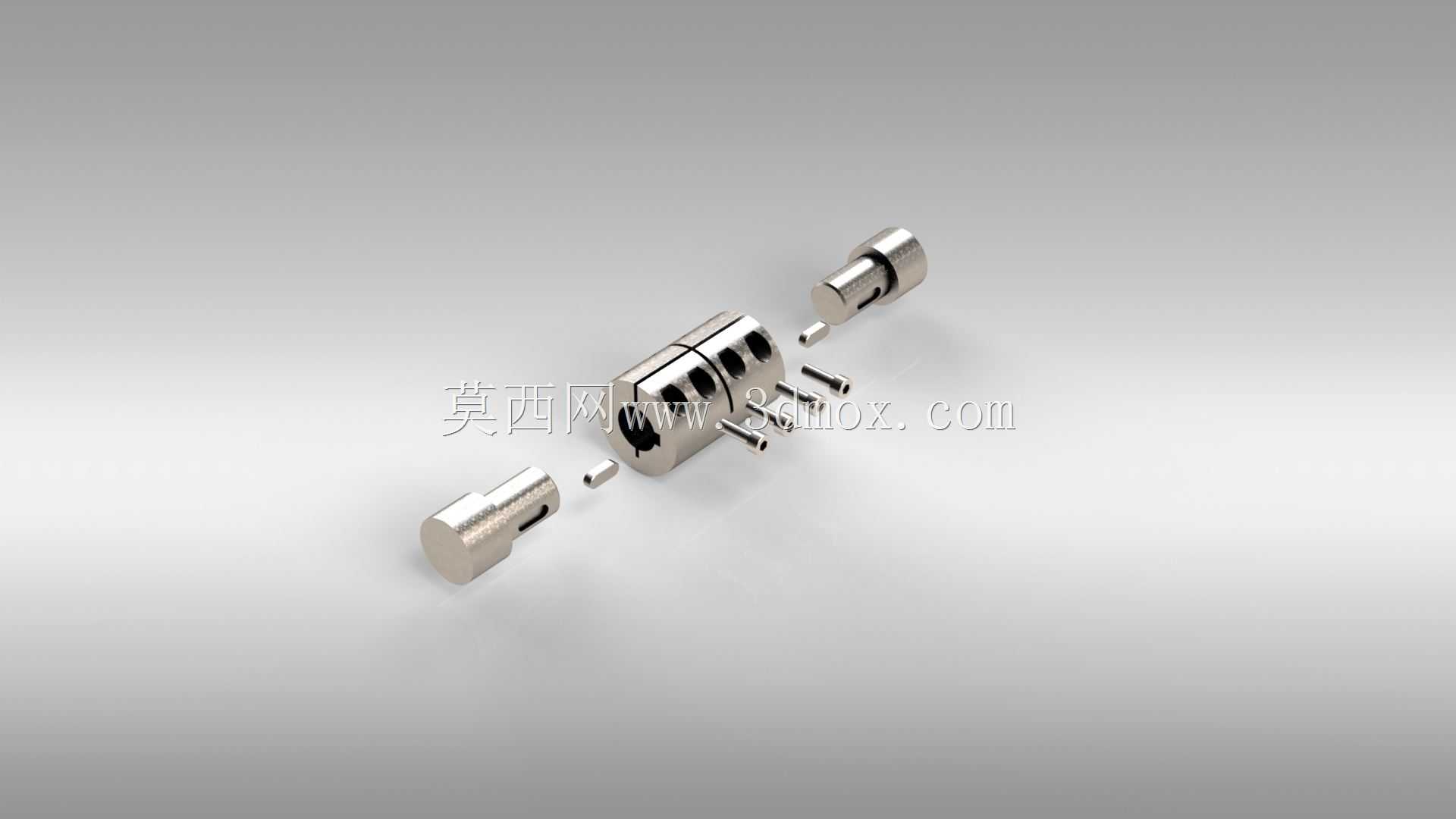

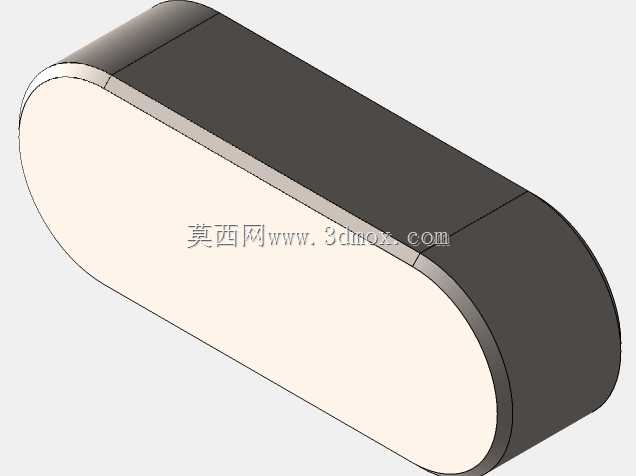

　　在各类需要严格保证两轴同轴度的传动场景中，这类夹紧式刚性联轴器的应用十分普遍，不同于带补偿量的弹性联轴器，它不存在挠性变形空间，对安装时的两轴对中精度要求更高，但也正因如此，它可以实现无背隙的扭矩传递，不会因为弹性元件的形变造成传动滞后，在高精度进给、精密传动的工位上优势明显。日常选型时，首先要确认两端连接轴的轴径匹配范围，这款联轴器采用的是剖分式夹紧结构，不需要轴向移动两端的传动部件就能完成拆装，维护时不用拆解电机或者输出端的负载设备，只需要拧松侧面的锁紧螺钉就能将联轴器从轴上取下，相比传统的键连接刚性联轴器，现场装配的效率要高很多，也不会因为键槽的配合间隙带来传动回差。从结构设计上看，联轴器主体采用对称的分体式套筒结构，

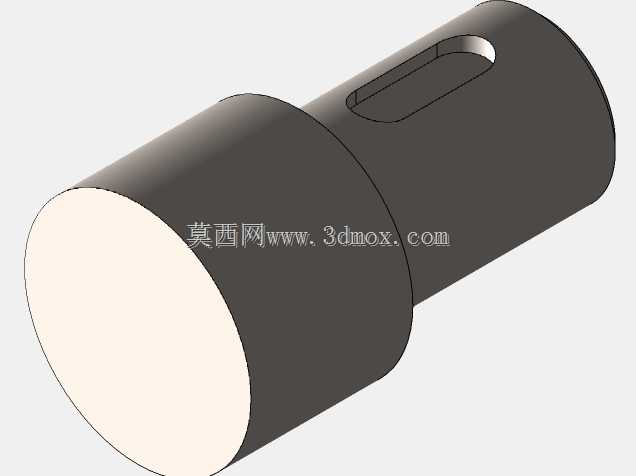

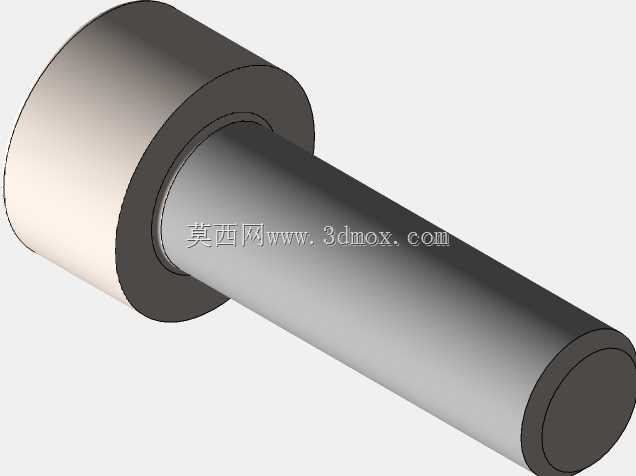

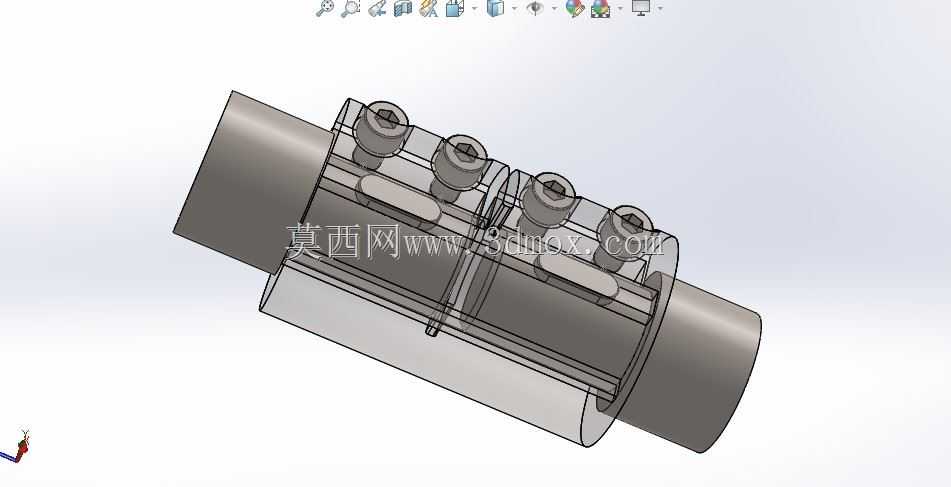

　　中间的剖分面加工精度直接决定了装配后的整体圆跳动，建模时需要严格控制剖分面的平面度公差，合模后两端轴孔的同轴度要控制在0.02mm以内，否则高速转动时会产生明显的振动。侧面的锁紧螺钉沿圆周方向均匀分布，每侧轴段对应三颗锁紧螺钉，拧紧时需要按照对角顺序逐步加力，避免单侧受力导致轴孔偏斜，抱紧力的计算要结合传递的额定扭矩，确保在最大负载下螺钉不会松动，轴与孔之间不会出现相对滑动。两端的轴孔与轴的配合选用过渡配合，既不会因为过盈量太大造成装配困难，也不会因为间隙过大导致定心精度不足，建模时要预留出螺钉的沉孔空间，避免螺钉头突出联轴器外圆，防止转动时与周边的防护结构发生干涉。实际应用中，这类联轴器常被用在伺服电机与滚珠丝杠的连接工位，

　　或者编码器与主轴的直连传动场景，这些场景都要求传动过程中无相位偏差，不能因为联轴器的形变造成位置反馈误差。安装边界上要注意，联轴器的总长要匹配两轴端的预留间距，两端轴的插入深度要达到轴孔长度的80%以上，避免轴的悬臂过长造成受力弯曲，外圆直径要预留足够的径向安全间隙，和周边的设备外壳、走线槽之间至少保留5mm以上的距离，防止转动时发生剐蹭。不同于弹性联轴器可以补偿一定的径向、角向偏差，刚性联轴器安装时必须先完成两轴的对中调整，使用百分表打表检测两轴的径向跳动和端面跳动，偏差控制在允许范围内之后再锁紧螺钉，否则运转时会在轴端产生很大的附加弯矩，轻则造成轴承磨损加快，重则会导致轴的疲劳断裂。建模过程中，所有的螺钉孔位置要做对称度约束，

　　保证整体结构的动平衡性能，对于转速较高的应用场景，还可以在模型基础上增加动平衡去重的结构预留，边缘位置做倒角处理，避免装配时划伤操作人员，也减少应力集中的风险。这类联轴器没有易损的弹性元件，只要安装到位、锁紧螺钉按要求的扭矩拧紧，长期运行几乎不需要维护，传动效率可以达到99%以上，不存在弹性元件老化、疲劳失效的问题，适合在恒定温度、无剧烈冲击的传动场景下长期使用。设计时还要注意，螺钉的强度等级要匹配额定扭矩的传递需求，避免螺钉受力断裂，主体材料一般选用铝合金或者不锈钢，铝合金材质重量轻，转动惯量小，适合高速传动的场景，不锈钢材质耐腐蚀性好，适合在有腐蚀介质的环境中使用。
