辐条式自行车轮组三维结构设计

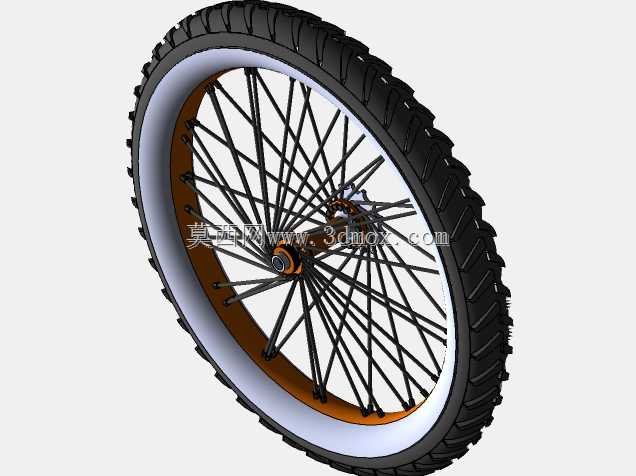

　　日常通勤、山地越野、特技小轮车等不同骑行场景下，轮组作为自行车直接接触地面的核心承载部件，其结构合理性直接决定骑行的平顺性、承载能力与转向响应精度，这套辐条式自行车轮的三维结构完整还原了民用运动级轮组的全部装配关系，可直接用于整车装配校验、骑行动力学仿真或者非标轮组改装的结构参考。从实际使用场景来看，这类轮组适配26寸规格的山地车与通用通勤自行车，轮辋采用双层铝合金圈结构，内侧预留的胎唇卡槽尺寸严格匹配常规山地外胎的装配公差，胎圈座直径控制在559mm的标准规格范围内，轮辋宽度30mm，既可以兼容1.75到2.35宽度区间的常规齿胎、光头胎，也能保证充气后外胎与轮辋的贴合紧密度，避免高速骑行或者侧向受力时出现胎唇脱圈的风险。

　　轮组的核心承载部件花鼓采用法兰式结构，两侧法兰盘的辐条孔位呈交错角度排布，每根辐条从花鼓法兰孔穿出后，通过条帽与轮辋上的对应孔位连接，整套轮组共布置36根等径钢制辐条，采用三交叉的编圈方式，这种编法的优势在于辐条之间的受力传递更均匀，径向承载时可以通过多根辐条的微小形变分散路面冲击，侧向受力时交叉的辐条能形成稳定的三角支撑结构，避免转向或者过弯时轮组出现过大的侧向形变。设计过程中重点校核了辐条的预紧力匹配关系，花鼓轴心的安装位采用标准快拆结构规格，轴心直径10mm，开档尺寸135mm，完全匹配常规山地车后叉的安装间距，不需要额外改装车架即可直接装配。外胎部分采用块状胎纹设计，胎面的凸起花纹块高度5mm，

　　花纹块之间预留了足够的排水排泥间隙，在非铺装路面骑行时可以有效咬入路面颗粒提升抓地力，湿滑路面行驶时沟槽可以快速排走胎面与地面之间的水膜，降低侧滑风险；外胎内部的帘布层结构在建模时也做了分层示意，胎唇位置的钢丝圈结构完整还原，保证装配时胎唇可以牢固卡入轮辋卡槽。轮辋与花鼓之间的辐条张紧角度经过反复调整，每侧辐条与轮辋中心面的夹角控制在合理区间，既避免了角度过小导致辐条轴向受力过大容易断裂的问题，也不会因为角度过大损失轮组的径向支撑刚度。在实际装配校验中，这套模型可以直接导入整车装配环境，验证轮组与前叉、后叉、刹车系统（碟刹安装位在花鼓左侧法兰盘外侧，预留了6钉标准碟片安装孔，孔位间距44mm，适配160mm、

　　180mm规格的常规碟刹盘片）、链条飞轮的位置干涉情况，轮组转动时的外胎跳动范围也做了公差模拟，正常装配状态下轮组的径向跳动量控制在1mm以内，端面跳动量控制在0.8mm以内，满足民用级运动自行车的精度要求。针对日常使用中常见的轮组偏摆问题，建模时特意保留了条帽的可调结构示意，后续维护时可以通过调整对应位置条帽的旋入深度，修正辐条张紧力，进而校正轮组的偏摆变形。轮组的整体重量控制在1.8kg左右，在保证结构强度的前提下兼顾了轻量化需求，辐条采用等径高强度钢材，轮辋采用6061铝合金材质，花鼓主体采用铝合金锻造结构，轴心采用铬钼钢材质，不同材质的部件在模型中通过材质区分做了明确标识，方便后续做有限元受力分析时赋予对应的材料属性。在做冲击载荷仿真时，可以模拟轮组以20km/h速度通过10cm高度障碍物的受力场景，校核辐条的应力集中位置、轮辋的形变量以及花鼓法兰的受力极限，为后续的结构优化提供基础参考。不同于一体轮结构，这种辐条式轮组的维修便利性更强，单根辐条断裂时不需要更换整个轮组，只需要替换对应辐条重新调整张紧力即可，日常维护成本更低，也更适合民用自行车的大规模量产应用。建模过程中所有的配合面都做了公差预留，比如花鼓轴承的安装位采用过盈配合公差，条帽与轮辋孔位采用间隙配合方便调整，外胎与轮辋的装配位预留了充气后的膨胀间隙，完全符合实际生产中的装配工艺要求，不存在结构干涉或者无法装配的理想化设计问题。
